3RF2130-1AA04

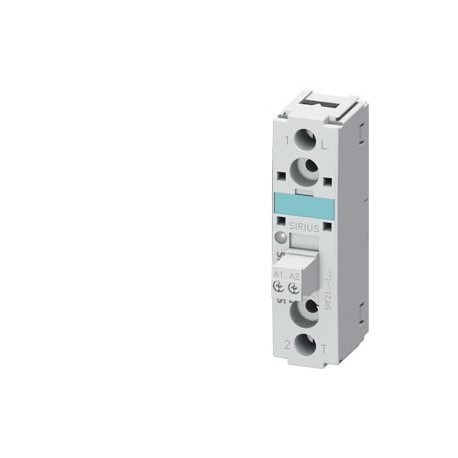

3RF2130-1AA04 SIEMENS Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 30 A 48-460 V / 24 V DC screw..
$0.00米ドル
3590 在庫あり
主な仕様
:
EAN:4011209573826
UPC:754554860756
エティム:6
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4011209573826 |
| UPC | 754554860756 |
| エティム | 6 |
| アイデア | 4 |
| 深さ | 48 mm |
| 幅 | 22.5 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 85 mm |
| - 固体 | 2x (1.5 ... 2.5 mm²), 2x (2.5 ... 6 mm²) |
| ● DCで | 15 ... 24 V |
| グループコード | R711 |
| 日付2022年5月5日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | None |
| ● 50 Hzで | 40 ... 506 V |
| ● 60 Hzで | 40 ... 506 V |
| オン遅延時間 | 1 ms; additionally max. one half-wave |
| 製品グループ | 3725 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 商品コード | 85364900 |
| オフ遅延時間 | 1 ms; additionally max. one half-wave |
| 製品ファミリー | SIRIUS 3RF2 solid-state relays and solid-state contactors |
| 最終更新日: | 1/12/2022 |
| 正味重量（kg） | 0,072 Kg |
| 最大電流容量 | 30 A |
| 固定方法 | screw fixing |
| 製品機能 | zero-point switching |
| 原産国 | Germany |
| I2t値の最大値 | 450 A²·s |
| テスト証明書 | other |
| 締め付けトルク | |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -55 ... +80 °C |
| 梱包寸法 | 46,00 x 106,00 x 50,00 |
| 製品説明 | Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 30 A 48-460 V / 24 V DC screw terminal |
| 周囲温度 | |
| 動作電流 | |
| 製品指定 | solid-state relay |
| 温度低下 | 40 °C |
| ● 運転中 | -25 ... +60 °C |
| 製品のデザイン | single-phase |
| ● DC定格値 | 30 V |
| ● 主な連絡先 | |
| ● 単線または撚線 | 1.5 ... 6 mm² |
| 伝導干渉 | |
| 制御電源電圧 | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ACでの動作電圧 | |
| ●NHデザインで使用可能 | 3NA6803; These fuses have a smaller rated current than the semiconductor relays |
| 一般製品承認 | EMC |
| 制御電源電圧1 | |
| 製品タイプの指定 | 3RF21 |
| ● 50Hz定格値 | 48 ... 460 V |
| ● 60 Hz定格値 | 48 ... 460 V |
| ● AC-51定格値 | 30 A |
| ●DIAZEDヒューズ使用可能 | 5SB251; These fuses have a smaller rated current than the semiconductor relays |
| ● NEOZEDヒューズ使用可能 | 5SE2313-2A; These fuses have a smaller rated current than the semiconductor relays |
| ● サイドバイサイドマウント | Yes |
| 輸出管理規制 | AL : N / ECCN : EAR99 |
| モジュラーバージョン（EF001126） | true |
| 電力損失 [V∙A] 最大 | 44.2 VA |
| 工場渡し標準リードタイム | 40 Day/Days |
| 原材料割増金 | None |
| 動作電流最小値 | 500 mA |
| 締め付けトルク [lbf·in] | |
| パッケージサイズの測定単位 | MM |
| ケーブルの剥き出し長さ | |
| ●主電流回路用 | screw-type terminals |
| 物質の禁止（日付） | 05/28/2009 |
| メーカー品番 | |
| 電気接続の種類 | |
| 絶縁電圧定格値 | 600 V |
| 動作周波数定格値 | 50 ... 60 Hz |
| サイリスタの逆電流 | 10 mA |
| DC定格値での制御電流 | 15 mA |
| 型式試験証明書/試験報告書 | Special Test Certificate |
| ● UL 508定格値に準拠 | 30 A |
| ● 主接点用AWGケーブル | 2x (14 ... 10) |
| サージ電流耐性定格値 | 300 A |
| 品番（市場向け品番） | 3RF2130-1AA04 |
| 定格動作電力 NEMA (EF011960) | - |
| 作動用電圧タイプ（EF008242） | DC |
| ●補助回路および制御回路用 | screw-type terminals |
| WEEE（2012/19/EU）回収義務 | Yes |
| ●補助接点および制御接点用 | |
| 主接点のNC接点数 | 0 |
| 主要連絡先のNO連絡先数 | 1 |
| IEC 81346-2に準拠した参照コード | Q |
| 主電流回路の極数 | 1 |
| 固定ネジの最大締め付けトルク | 1.5 N·m |
| ● 補助接点と制御接点の | M3 |
| ● 円筒形デザインで14 x 51 mm使用可能 | 3NW6101-1; These fuses have a smaller rated current than the semiconductor relays |
| ● IEC 61000-4-4に基づく破裂による | 2 kV / 5 kHz behavior criterion 2 |
| 接続ネジのネジ山の設計 | |
| gGヒューズの製造元品番 | |
| 補助接点のCO接点数 | 0 |
| 補助接点のNC接点の数 | 0 |
| 補助接点のNO接点数 | 0 |
| IEC 60068-2-27に準拠した耐衝撃性 | 15g / 11 ms |
| 接続可能な導体断面の種類 | |
| — コアエンド処理を施した細撚り | 2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²), 1x 10 mm² |
| ● 細撚り、芯線端処理 | 1 ... 10 mm² |
| 制御電源電圧の種類 | DC |
| ● _1 注文可能なアクセサリ | 3RF2900-3PA88 |
| ● _2 注文可能なアクセサリ | 3RF2950-0HA16 |
| ● _3 注文可能なアクセサリー | 3RF2900-0EA18 |
| ● _4 注文可能なアクセサリー | 3RF2950-0GA16 |
| ● _5 注文可能なアクセサリー | 3RF2920-0FA08 |
| 定格動作電力（AC-3、400 V）（EF001364） | - |
| 定格動作電力（AC-4、400 V）（EF008496） | - |
| IEC 60068-2-6に準拠した耐振動性 | 2g |
| — コアエンド処理なしで細く撚り合わせた | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| ● ネジ式端子の主接点用 | 2 ... 2.5 N·m |
| 定格制御電源電圧 Us（DC）（EF003980） | ['15', '24'] |
| ● 信号<1>検出時のDC初期値 | 15 V |
| 最小制御電源電圧における制御電流 | |
| IEC 61000-4-2に準拠した静電放電 | 4 kV contact discharging / 8 kV air discharging, behavior criterion 2 |
| IEC 61000-4-3に準拠したフィールドベースの干渉 | 80 MHz ... 1 GHz 10 V/m, behavior criterion 1 |
| 固定ネジの最大締め付けトルク[lbf·in] | 13 lbf·in |
| 定格動作電流 Ie（AC-1、400 V）（EF001393） | 30 |
| 定格動作電流 Ie（AC-3、400 V）（EF001392） | - |
| 定格動作電流 Ie（AC-4、400 V）（EF008495） | - |
| 地域別価格グループ / 本社価格グループ | 41C / 41C |
| 主回路のサージ電圧耐性定格値 | 6 kV |
| IEC 60529に準拠した前面のタッチ保護 | finger-safe, for vertical contact from the front |
| ● 補助接点および制御接点用のAWGケーブル | 1x (AWG 20 ... 12) |
| ● 信号認識のためのDCフルスケール値<0> | 5 V |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | ['-', '-'] |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | ['-', '-'] |
| 主接点の接続可能な導体断面積 | |
| 設置高度（海抜最大） | 1 000 m |
| ACでの動作電圧に対する動作範囲 | |
| 前面にIEC 60529準拠の保護等級IP | IP20 |
| 主回路の電気接続の種類（EF006819） | Screw connection |
| CISPR11に準拠した伝導HF干渉放射 | Class A for industrial environment |
| CISPR11に準拠したフィールド結合HF干渉放射 | Class B for the domestic, business and commercial environments |
| 動作周波数の相対的な対称許容範囲 | 10 % |
| 通常開接点としての主接点の数（EF001374） | 1 |
| ● IEC 61000-4-5に準拠した導体アースサージによる | 2 kV behavior criterion 2 |
| 主接点としての常閉接点の数（EF001375） | 0 |
| ● IEC 61000-4-6に準拠した高周波放射による | 140 dBuV in the frequency range 0.15 ... 80 MHz, behavior criterion 1 |
| ● IEC 61000-4-5に準拠した導体間サージによる | 1 kV behavior criterion 2 |
| ●NH設計で半導体保護用のgSヒューズ使用可能 | 3NE1815-0; These fuses have a smaller rated current than the semiconductor relays |
| 常開接点としての補助接点の数（EF001376） | 0 |
| ● ネジ式端子付き補助接点および制御接点用 | 0.5 ... 0.6 N·m |
| 常閉接点としての補助接点の数（EF001377） | 0 |
| RoHS指令に基づく物質制限への準拠 | Since: 28.05.2009 |
| 主接点のサイリスタにおける阻止電圧最大許容値 | 1 200 V |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 主接点の接続可能な導体断面積をコード化したAWG番号 | 14 ... 10 |
| 主接点サイリスタの電圧上昇率最大許容値 | 500 V/µs |
| ● NH設計で半導体保護用のバックアップRヒューズリンクが使用可能 | 3NE1815-0 |
| 定格電流値に対する電力損失 [W] 負荷なしの電流シェア標準値 | 0.4 W |
| ● 円筒形設計で半導体保護用のフルレンジRヒューズリンクが使用可能 | 5SE1325; These fuses have a smaller rated current than the semiconductor relays |
| ● 円筒形設計の半導体保護用バックアップRヒューズリンク10 x 38 mm使用可能 | 3NC1025; These fuses have a smaller rated current than the semiconductor relays |
| ● 円筒形設計の半導体保護用バックアップRヒューズリンク14 x 51 mm使用可能 | 3NC1430 |
| ● 円筒形設計の半導体保護用バックアップRヒューズリンク22 x 58 mm使用可能 | 3NC2232 |
| 一般製品承認EMC適合宣言確認試験証明書その他鉄道型式試験証明書/試験報告書特別試験証明書確認振動および衝撃 | General Product Approval |
