3RF2310-1AA04-0KN0

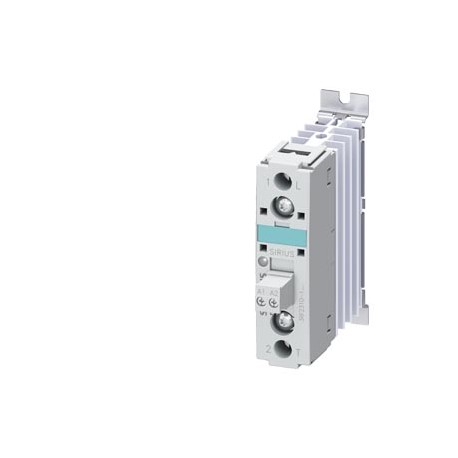

3RF2310-1AA04-0KN0 SIEMENS SEMI-CONDUCTOR CONTACTOR 3RF2 AC 51 10 A 40 DEGREES C 48-460 V / 24 V DC SCREW T..
$0.00米ドル
4277 在庫あり
主な仕様
:Confirmation
EAN:4011209744653
UPC:754554959139
エティム:6
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4011209744653 |
| UPC | 754554959139 |
| エティム | 6 |
| アイデア | 4 |
| 深さ | 88 mm |
| 幅 | 22.5 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 95 mm |
| ● DCで | 15 ... 24 V |
| グループコード | R711 |
| 日付2022年5月9日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | None |
| オン遅延時間 | 1 ms; additionally max. one half-wave |
| 製品グループ | 3725 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 商品コード | 85364900 |
| オフ遅延時間 | 1 ms; additionally max. one half-wave |
| 製品ファミリー | SIRIUS 3RF2 solid-state relays and solid-state contactors |
| 最終更新日: | 1/26/2022 |
| 正味重量（kg） | 0,140 Kg |
| 固定方法 | screw fixing and snap-on mounting on standard mounting rail 35 mm according to IEC 60715 |
| 原産国 | Germany |
| I2t値の最大値 | 200 A²·s |
| テスト証明書 | other |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| 梱包寸法 | 29,00 x 99,00 x 107,00 |
| 製品説明 | Sold-state contactor AC 51 / 10 A / 40 °C 48-460 V / 24 V DC screw terminal Low power consumption |
| 汚染度 | 3 |
| 動作電流 | |
| 製品指定 | solid-state contactor |
| 製品のデザイン | single-phase |
| ● DC定格値 | 24 V |
| 伝導干渉 | |
| 制御電源電圧 | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ●NHデザインで使用可能 | 3NA6801 |
| 一般製品承認 | EMC |
| 制御電源電圧1 | |
| 製品タイプの指定 | 3RF23 |
| ● AC-51定格値 | 10.5 A |
| ● NEOZEDヒューズ使用可能 | 5SE2306; These fuses have a smaller rated current than the semiconductor relays |
| 輸出管理規制 | AL : N / ECCN : EAR99 |
| 工場渡し標準リードタイム | 40 Day/Days |
| 原材料割増金 | None |
| 動作電流最小値 | 101 mA |
| パッケージサイズの測定単位 | MM |
| 物質の禁止（日付） | 05/28/2009 |
| メーカー品番 | |
| DC定格値での制御電流 | 9 mA |
| 型式試験証明書/試験報告書 | Special Test Certificate |
| ● UL 508定格値に準拠 | 9.6 A |
| 品番（市場向け品番） | 3RF2310-1AA04-0KN0 |
| WEEE（2012/19/EU）回収義務 | Yes |
| IEC 81346-2に準拠した参照コード | Q |
| ● IEC 60947-4-3に基づくAC-51 | 7.5 A |
| ● 円筒形デザインで10 x 38 mm使用可能 | 3NW6001-1; These fuses have a smaller rated current than the semiconductor relays |
| ● 円筒形デザインで14 x 51 mm使用可能 | 3NW6101-1; These fuses have a smaller rated current than the semiconductor relays |
| ● IEC 61000-4-4に基づく破裂による | 2 kV / 5 kHz behavior criterion 2 |
| gGヒューズの製造元品番 | |
| 制御電源電圧の種類 | DC |
| ● 信号<1>検出時のDC初期値 | 15 V |
| 最小制御電源電圧における制御電流 | |
| IEC 61000-4-2に準拠した静電放電 | 4 kV contact discharging / 8 kV air discharging, behavior criterion 2 |
| IEC 61000-4-3に準拠したフィールドベースの干渉 | 80 MHz ... 1 GHz 10 V/m, behavior criterion 1 |
| 地域別価格グループ / 本社価格グループ | 41C / 41C |
| 主回路のサージ電圧耐性定格値 | 6 kV |
| IEC 60529に準拠した前面のタッチ保護 | finger-safe, for vertical contact from the front |
| ● 信号認識のためのDCフルスケール値<0> | 5 V |
| 前面にIEC 60529準拠の保護等級IP | IP20 |
| CISPR11に準拠した伝導HF干渉放射 | Class A for industrial environment |
| CISPR11に準拠したフィールド結合HF干渉放射 | Class B for the domestic, business and commercial environments |
| ● IEC 61000-4-5に準拠した導体アースサージによる | 2 kV behavior criterion 2 |
| ● IEC 61000-4-6に準拠した高周波放射による | 140 dBuV in the frequency range 0.15 ... 80 MHz, behavior criterion 1 |
| ● IEC 61000-4-5に準拠した導体間サージによる | 1 kV behavior criterion 2 |
| ●NH設計で半導体保護用のgSヒューズ使用可能 | 3NE1813-0 |
| RoHS指令に基づく物質制限への準拠 | Since: 28.05.2009 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Dibutylbis(pentane-2... CAS-No. 22673-19-4 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Dibutylbis(pentane-2,4-dionato-O,O')tinBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 主接点サイリスタの電圧上昇率最大許容値 | 1 000 V/µs |
| ● NH設計で半導体保護用のバックアップRヒューズリンクが使用可能 | 3NE8015-1 |
| ● 円筒形設計で半導体保護用のフルレンジRヒューズリンクが使用可能 | 5SE1316 |
| ● 円筒形設計の半導体保護用バックアップRヒューズリンク10 x 38 mm使用可能 | 3NC1016 |
| ● 円筒形設計の半導体保護用バックアップRヒューズリンク14 x 51 mm使用可能 | 3NC1420 |
| ● 円筒形設計の半導体保護用バックアップRヒューズリンク22 x 58 mm使用可能 | 3NC2220 |
| 一般製品承認EMC適合宣言確認試験証明書その他鉄道型式試験証明書/試験報告書特別試験証明書確認振動および衝撃 | General Product Approval |
