3RF2340-1DA04-0KN0

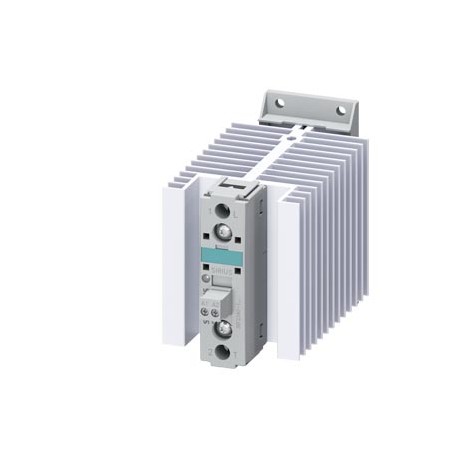

3RF2340-1DA04-0KN0 SIEMENS Solid-state contactor 1-phase 3RF2 AC 51 / 40 A / 40 °C 48-460 V / 24 V DC low po..
$0.00米ドル
3554 在庫あり
主な仕様
:Confirmation
EAN:4011209778955
UPC:Not available
エティム:6
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4011209778955 |
| UPC | Not available |
| エティム | 6 |
| アイデア | 4 |
| 深さ | 141 mm |
| 幅 | 67 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| 身長 | 100 mm |
| ● DCで | 15 ... 24 V |
| グループコード | R711 |
| メタルファクター | None |
| ● 50 Hzで | 40 ... 506 V |
| ● 60 Hzで | 40 ... 506 V |
| 日付2022年5月14日 | Subject to change without notice© Copyright Siemens 2022 |
| オン遅延時間 | 1 ms; additionally max. one half-wave |
| 製品グループ | 3725 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| 商品コード | 85364900 |
| オフ遅延時間 | 1 ms; additionally max. one half-wave |
| 製品ファミリー | SIRIUS 3RF2 solid-state relays and solid-state contactors |
| 最終更新日: | 1/26/2022 |
| 正味重量（kg） | 0,300 Kg |
| 固定方法 | screw fixing and snap-on mounting on standard mounting rail 35 mm according to IEC 60715 |
| 製品機能 | short-circuit resistant with B-automatic device |
| 原産国 | Germany |
| テスト証明書 | other |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| 梱包寸法 | 53,00 x 109,50 x 132,50 |
| 製品説明 | Solid-state contactor 1-phase 3RF2 AC 51 / 40 A / 40 °C 48-460 V / 24 V DC low power short circuit-proof up to 25 A with B miniature circuit breaker |
| 汚染度 | 3 |
| 動作電流 | |
| 製品指定 | solid-state contactor |
| 製品のデザイン | single-phase |
| ● DC定格値 | 30 V |
| 伝導干渉 | |
| 制御電源電圧 | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ACでの動作電圧 | |
| 一般製品承認 | EMC |
| 特別試験証明書 | Type Test Certificates/Test Report |
| 制御電源電圧1 | |
| 製品タイプの指定 | 3RF23 |
| ● 50Hz定格値 | 48 ... 460 V |
| ● 60 Hz定格値 | 48 ... 460 V |
| ● AC-51定格値 | 40 A |
| ●DIAZEDヒューズ使用可能 | 5SB4111; These fuses have a smaller rated current than the semiconductor relays |
| ● NEOZEDヒューズ使用可能 | 5SE2335; These fuses have a smaller rated current than the semiconductor relays |
| 輸出管理規制 | AL : N / ECCN : EAR99 |
| 工場渡し標準リードタイム | 40 Day/Days |
| 原材料割増金 | None |
| 動作電流最小値 | 500 mA |
| パッケージサイズの測定単位 | MM |
| ●主電流回路用 | screw-type terminals |
| 物質の禁止（日付） | 05/28/2009 |
| メーカー品番 | |
| 電気接続の種類 | |
| サイリスタの逆電流 | 10 mA |
| ● UL 508定格値に準拠 | 30 A |
| 品番（市場向け品番） | 3RF2340-1DA04-0KN0 |
| ●補助回路および制御回路用 | screw-type terminals |
| WEEE（2012/19/EU）回収義務 | Yes |
| IEC 81346-2に準拠した参照コード | Q |
| ● IEC 60947-4-3に基づくAC-51 | 33 A |
| ● 円筒形デザインで14 x 51 mm使用可能 | 3NW6112-1; These fuses have a smaller rated current than the semiconductor relays |
| ● 円筒形デザインで22 x 58 mm使用可能 | 3NW6212-1; These fuses have a smaller rated current than the semiconductor relays |
| ● IEC 61000-4-4に基づく破裂による | 2 kV / 5 kHz behavior criterion 2 |
| gGヒューズの製造元品番 | |
| 制御電源電圧の種類 | DC |
| ● 信号<1>検出時のDC初期値 | 15 V |
| IEC 61000-4-2に準拠した静電放電 | 4 kV contact discharging / 8 kV air discharging, behavior criterion 2 |
| IEC 61000-4-3に準拠したフィールドベースの干渉 | 80 MHz ... 1 GHz 10 V/m, behavior criterion 1 |
| 地域別価格グループ / 本社価格グループ | 41C / 41C |
| 主回路のサージ電圧耐性定格値 | 6 kV |
| IEC 60529に準拠した前面のタッチ保護 | finger-safe, for vertical contact from the front |
| ● 信号認識のためのDCフルスケール値<0> | 5 V |
| ACでの動作電圧に対する動作範囲 | |
| 前面にIEC 60529準拠の保護等級IP | IP20 |
| CISPR11に準拠した伝導HF干渉放射 | Class A for industrial environment |
| CISPR11に準拠したフィールド結合HF干渉放射 | Class B for the domestic, business and commercial environments |
| ● IEC 61000-4-5に準拠した導体アースサージによる | 2 kV behavior criterion 2 |
| ● IEC 61000-4-6に準拠した高周波放射による | 140 dBuV in the frequency range 0.15 ... 80 MHz, behavior criterion 1 |
| ● IEC 61000-4-5に準拠した導体間サージによる | 1 kV behavior criterion 2 |
| ●NH設計で半導体保護用のgSヒューズ使用可能 | 3NE1802-0 |
| RoHS指令に基づく物質制限への準拠 | Since: 28.05.2009 |
| 主接点のサイリスタにおける阻止電圧最大許容値 | 1 200 V |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Dibutylbis(pentane-2... CAS-No. 22673-19-4 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Dibutylbis(pentane-2,4-dionato-O,O')tinBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| ● NH設計で半導体保護用のバックアップRヒューズリンクが使用可能 | 3NE8017-1 |
| ● 円筒形設計で半導体保護用のフルレンジRヒューズリンクが使用可能 | 5SE1350 |
| ● 円筒形設計の半導体保護用バックアップRヒューズリンク14 x 51 mm使用可能 | 3NC1450 |
| ● 円筒形設計の半導体保護用バックアップRヒューズリンク22 x 58 mm使用可能 | 3NC2280 |
| 一般製品承認EMC適合宣言確認試験証明書その他鉄道特別試験証明書型式試験証明書/試験報告書確認振動および衝撃 | General Product Approval |
製品説明
RELE SEMICONDUCTOR 3RF2 AC51 40A 40 GRAD C 48-460V / 24V DC LOW POWER RESIST. A SHORT UP TO 25A WITH AUTOMATIC TYPE B. Manufactured on request without possibility of return or cancellation.
