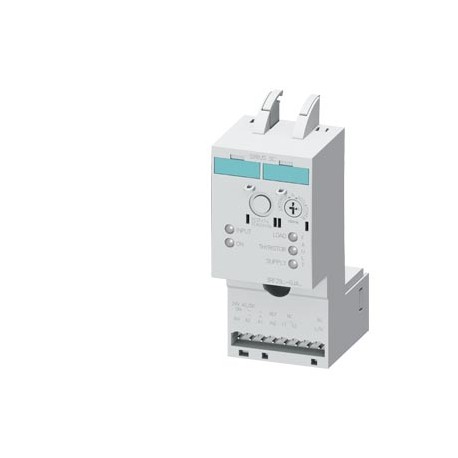

3RF2916-0JA16-1KK0
3RF2916-0JA16-1KK0 SIEMENS Heat current monitoring Current range 16 A / 40 °C 400-600 V / 24 V AC/DC for sem..
$0.00米ドル
4419 在庫あり
主な仕様
:Value
EAN:4011209646056
UPC:754554970080
エティム:4
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Value | |
| EAN | 4011209646056 |
| UPC | 754554970080 |
| エティム | 4 |
| 深さ | 69.5 mm |
| 幅 | 45 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 111.5 mm |
| - 固体 | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| ● ACで | 2 mA |
| ● DCで | 24 V |
| グループコード | R711 |
| 価格グループ | 41C |
| メタルファクター | None |
| ● 50 Hzで | 340 ... 660 V |
| ● 60 Hzで | 340 ... 660 V |
| 製品グループ | 3726 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 取り付けタイプ | clip-on |
| 商品コード | 85364900 |
| 製品ファミリー | SIRIUS heating current monitoring for 3RF2 |
| 正味重量（kg） | 0,130 Kg |
| 製品機能 | solid-state relay / solid-state contactor 3RF2 with standby |
| 原産国 | Czech Republic |
| テスト証明書 | other |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| 梱包寸法 | 48,00 x 89,00 x 116,00 |
| 製品説明 | Heat current monitoring Current range 16 A / 40 °C 400-600 V / 24 V AC/DC for semiconductor relay / contactor Remote teach/without control connector Customer-specific version |
| 製品指定 | heating current monitoring |
| 汚染度 | 3 |
| 保護クラス IP | IP20 |
| ディレーティング温度 | 40 °C |
| 制御電源電圧 | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| 一般製品承認 | EMC |
| 動作電圧 / AC | |
| ● サイドバイサイドマウント | Yes |
| 制御電源電圧 / 1 | |
| 輸出管理規制 | AL : N / ECCN : N |
| モジュラーバージョン（EF001126） | true |
| ● 50Hz時 / 定格値 | 400 ... 600 V |
| ● 60Hz時 / 定格値 | 400 ... 600 V |
| 工場渡し標準リードタイム | 2 Day/Days |
| 原材料割増金 | None |
| 締め付けトルク [lbf·in] | |
| パッケージサイズの測定単位 | MM |
| メーカー品番 | |
| 電気接続の種類 | |
| 制御電源電圧 / AC | |
| 製品寸法（幅×長さ×高さ） | Not available |
| 動作周波数/定格値 | 50 ... 60 Hz |
| 型式試験証明書/試験報告書 | Confirmation |
| 対称ライン周波数許容範囲 | 5 Hz |
| ケーブルの被覆剥ぎ長さ | |
| ●絶縁電圧/定格値 | 600 V |
| 品番（市場向け品番） | 3RF2916-0JA16-1KK0 |
| 制御電流 / AC時 / 定格値 | 40 mA |
| 制御電流 / DC時 / 定格値 | 40 mA |
| 定格動作電力 NEMA (EF011960) | - |
| 作動用電圧タイプ（EF008242） | AC/DC |
| WEEE（2012/19/EU）回収義務 | Yes |
| ●補助接点および制御接点用 | |
| 参照コード / DIN EN 81346-2準拠 | B |
| ● 周囲温度 / 保管中 | -55 ... +80 °C |
| NC接点数 / メイン接点 | 0 |
| NOコンタクト数 / メインコンタクト数 | 0 |
| 耐衝撃性 / IEC 60068-2-27準拠 | 15g / 11 ms |
| ● 補助接点と制御接点の | M3 |
| 極数 / 主電流回路用 | 0 |
| ● 周囲温度 / 動作中 | -25 ... +60 °C |
| 接続可能な導体断面積の種類 | |
| 耐振動性 / IEC 60068-2-6準拠 | 2g |
| ●補助電流回路および制御回路用 | screw-type terminals |
| ねじ山の設計 / 接続ねじの設計 | |
| CO接点数 / 補助接点数 | 0 |
| NC接点数 / 補助接点数 | 1 |
| NO接点数 / 補助接点数 | 0 |
| — 細撚り / 芯線端処理 | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| ● 動作電流 / AC-51 / 定格値 | 16 A |
| 定格動作電力（AC-3、400 V）（EF001364） | - |
| 定格動作電力（AC-4、400 V）（EF008496） | - |
| 静電気放電 / IEC 61000-4-2準拠 | 4 kV contact discharging / 8 kV air discharging, behavior criterion 2 |
| ● _1 / 注文可能なアクセサリ | 3RF2900-0RA88 |
| 定格制御電源電圧 Us（DC）（EF003980） | ['18', '30'] |
| — 細撚り / 芯線端処理なし | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| 制御電流 / 最小制御電源電圧時 | |
| 定格動作電流 Ie（AC-1、400 V）（EF001393） | 16 |
| 定格動作電流 Ie（AC-3、400 V）（EF001392） | - |
| 定格動作電流 Ie（AC-4、400 V）（EF008495） | - |
| 伝導性HF干渉放射 / CISPR11準拠 | Class A for industrial environment |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | ['20.5', '26.5'] |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | ['20.5', '26.5'] |
| フィールド結合型HF干渉放射 / CISPR11準拠 | Class B for the domestic, business and commercial environments |
| ● DC / 信号認識のためのフルスケール値<0> | 5 V |
| 主回路の電気接続の種類（EF006819） | - |
| 動作電圧に対する動作範囲 / AC時 | |
| ● 50 Hz / 信号認識のフルスケール値<0> | 5 V |
| ● 60 Hz時 / 信号認識のフルスケール値<0> | 5 V |
| ● AWG導体 / 補助接点および制御接点用 | 1x (AWG 20 ... 12) |
| 通常開接点としての主接点の数（EF001374） | 0 |
| 動作周波数の相対対称許容範囲 | 10 % |
| 設置高度 / 海抜高度 / 最大 | 1 000 m |
| 主接点としての常閉接点の数（EF001375） | 0 |
| 常開接点としての補助接点の数（EF001376） | 0 |
| ● 伝導妨害 / バーストによる / IEC 61000-4-4準拠 | 2 kV / 5 kHz behavior criterion 2 |
| 常閉接点としての補助接点の数（EF001377） | 1 |
| ● 補助接点および制御接点用 / ネジ式端子付き | 4.5 ... 5.3 lbf·in |
| RoHS指令に基づく物質制限への準拠 | Since: 01.05.2012 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| ● 伝導妨害 / 導体アースサージによる / IEC 61000-4-5準拠 | 2 kV behavior criterion 2 |
| ● 伝導妨害 / 高周波放射による / IEC 61000-4-6準拠 | 140 dBuV in the frequency range 0.15 ... 80 MHz, behavior criterion 1 |
| ● 伝導妨害 / 導体間サージによる / IEC 61000-4-5準拠 | 1 kV behavior criterion 2 |
| ● 締め付けトルク / 補助接点および制御接点用 / ネジ式端子付き | 0.5 ... 0.6 N·m |
| 一般製品承認EMC適合宣言その他試験証明書その他型式試験証明書/試験報告書確認 | General Product Approval |
