3RF3416-2BB26

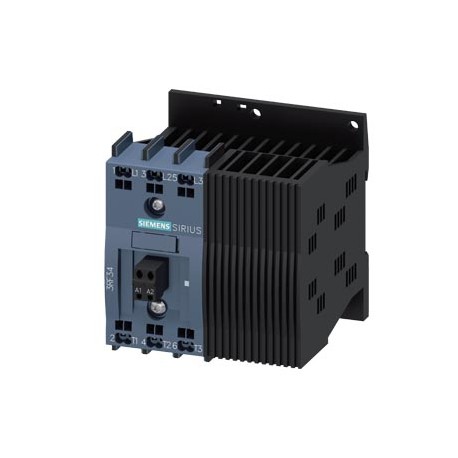

3RF3416-2BB26 SIEMENS Solid-state contactor 3-phase 3RF3 AC 53 / 16 A / 40 °C 48-600 V / 110-230 V AC 2-phas..
$0.00米ドル
4065 在庫あり
主な仕様
:
EAN:4011209863637
UPC:040892594669
エティム:6
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4011209863637 |
| UPC | 040892594669 |
| エティム | 6 |
| アイデア | 4 |
| 深さ | 100.8 mm |
| 幅 | 90 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 95 mm |
| - 固体 | 2x (0.5 ... 2.5 mm²) |
| ● ACで | 2 mA |
| グループコード | R711 |
| ● 上向き | 70 mm |
| 日付2022年5月3日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | None |
| ● 50 Hzで | 40 ... 660 V |
| ● 60 Hzで | 40 ... 660 V |
| オン遅延時間 | 5 ms |
| 製品グループ | 3725 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| ● 下向き | 50 mm |
| 商品コード | 85364900 |
| オフ遅延時間 | 30 ms; additionally max. one half-wave |
| 製品ファミリー | SIRIUS 3RF34 solid-state switching devices for switching motors |
| 最終更新日: | 3/11/2021 |
| 正味重量（kg） | 0,486 Kg |
| 動作電力 | |
| 固定方法 | screw and snap-on mounting onto 35 mm standard mounting rail |
| 製品機能 | instantaneous switching |
| 原産国 | Germany |
| I2t値の最大値 | 6 600 A²·s |
| 取り付け位置 | vertical |
| ● 1定格値 | 50 Hz |
| ● 2定格値 | 60 Hz |
| ● 初期値 | 0.82 |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -55 ... +80 °C |
| 梱包寸法 | 97,00 x 109,00 x 112,00 |
| 製品説明 | Solid-state contactor 3-phase 3RF3 AC 53 / 16 A / 40 °C 48-600 V / 110-230 V AC 2-phase controlled Instantaneous switching Spring-type terminal |
| 周囲温度 | |
| 動作電流 | |
| 製品指定 | solid-state contactor |
| 温度低下 | 40 °C |
| ● 運転中 | -25 ... +60 °C |
| ● フルスケール値 | 1.1 |
| 製品のデザイン | two-phase controlled |
| ● 主な連絡先 | |
| ● 単線または撚線 | 0.5 ... 2.5 mm² |
| 伝導干渉 | |
| 制御電源電圧 | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ACでの動作電圧 | |
| ●NHデザインで使用可能 | 3NA3812-6 |
| 一般製品承認 | EMC |
| 製品タイプの指定 | 3RF34 |
| ● 480 V定格値 | 7.6 A |
| ● 50Hz定格値 | 48 ... 600 V |
| ● 60 Hz定格値 | 48 ... 600 V |
| ● 600V定格値 | 9 A |
| 適合宣言 | Test Certificates |
| ● サイドバイサイドマウント | Yes |
| 輸出管理規制 | AL : N / ECCN : N |
| 需要率の高いMTTF | 76 y |
| モジュラーバージョン（EF001126） | true |
| 適格証明書 | CE / UL / CSA / CCC / C-Tick (RCM) |
| 工場渡し標準リードタイム | 40 Day/Days |
| 原材料割増金 | None |
| 動作電流最小値 | 500 mA |
| パッケージサイズの測定単位 | MM |
| ACでの制御電源電圧 | |
| ケーブルの剥き出し長さ | |
| ● 200/208 V定格値 | 2 hp |
| ● 220/230 V定格値 | 2 hp |
| ● 460/480 V定格値 | 5 hp |
| ● 575/600 V定格値 | 7.5 hp |
| ●主電流回路用 | spring-loaded terminals |
| 物質の禁止（日付） | 05/28/2009 |
| メーカー品番 | |
| 電気接続の種類 | |
| 制御電源電圧1（AC） | |
| 絶縁電圧定格値 | 600 V |
| 動作周波数定格値 | 50 ... 60 Hz |
| 制御電源電圧周波数 | |
| サイリスタの逆電流 | 10 mA |
| ● AC-3、400V定格値 | 16 A |
| AC定格値での制御電流 | 15 mA |
| ● 主接点用AWGケーブル | 2x (18 ... 14) |
| サージ電流耐性定格値 | 1 150 A |
| 対称線周波数許容範囲 | 5 Hz |
| 品番（市場向け品番） | 3RF3416-2BB26 |
| 定格動作電力 NEMA (EF011960) | 3.67749375 |
| 作動用電圧タイプ（EF008242） | AC |
| ●補助回路および制御回路用 | spring-loaded terminals |
| WEEE（2012/19/EU）回収義務 | Yes |
| ●補助接点および制御接点用 | |
| 主接点のNC接点数 | 0 |
| 主要連絡先のNO連絡先数 | 2 |
| IEC 81346-2に準拠した参照コード | Q |
| 主電流回路の極数 | 3 |
| 並列設置に必要な間隔 | |
| ● IEC 61000-4-4に基づく破裂による | 2 kV / 5 kHz behavior criterion 2 |
| 3相交流モータの全負荷電流（FLA） | |
| gGヒューズの製造元品番 | |
| 補助接点のCO接点数 | 0 |
| 補助接点のNC接点の数 | 0 |
| 補助接点のNO接点数 | 0 |
| IEC 60068-2-27に準拠した耐衝撃性 | 15g / 11 ms |
| 接続可能な導体断面の種類 | |
| — コアエンド処理を施した細撚り | 2x (0.5 ... 1.5 mm²) |
| ● 細撚り、芯線端処理 | 0.5 ... 1.5 mm² |
| 制御電源電圧の種類 | AC |
| 定格動作電力（AC-3、400 V）（EF001364） | 7.5 |
| 定格動作電力（AC-4、400 V）（EF008496） | - |
| IEC 60068-2-6に準拠した耐振動性 | 2g |
| — コアエンド処理なしで細く撚り合わせた | 2x (0.5 ... 2.5 mm²) |
| ● 芯線処理を施さずに細撚り | 0.5 ... 2.5 mm² |
| 定格制御電源電圧 Us（DC）（EF003980） | ['-', '-'] |
| ●信号<1>検出のためのAC初期値 | 90 V |
| 最小制御電源電圧における制御電流 | |
| IEC 61000-4-2に準拠した静電放電 | 4 kV contact discharging / 8 kV air discharging, behavior criterion 2 |
| 定格動作電流 Ie（AC-1、400 V）（EF001393） | - |
| 定格動作電流 Ie（AC-3、400 V）（EF001392） | 16 |
| 定格動作電流 Ie（AC-4、400 V）（EF008495） | - |
| 地域別価格グループ / 本社価格グループ | 41C / 41C |
| 主回路のサージ電圧耐性定格値 | 6 kV |
| IEC 60529に準拠した前面のタッチ保護 | finger-safe, for vertical contact from the front |
| ● 補助接点および制御接点用のAWGケーブル | 1x (AWG 20 ... 12) |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | ['110', '230'] |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | ['110', '230'] |
| 主接点の接続可能な導体断面積 | |
| 設置高度（海抜最大） | 1 000 m |
| ACでの動作電圧に対する動作範囲 | |
| 前面にIEC 60529準拠の保護等級IP | IP20 |
| ● 信号認識のための50Hzフルスケール値<0> | 40 V |
| ● 信号認識のための60Hzフルスケール値<0> | 40 V |
| 主回路の電気接続の種類（EF006819） | Spring clamp connection |
| CISPR11に準拠した伝導HF干渉放射 | Class A for industrial environment |
| 3相交流モータの機械的性能[hp] | |
| CISPR11に準拠したフィールド結合HF干渉放射 | Class A for industrial environment |
| 動作周波数の相対的な対称許容範囲 | 10 % |
| 通常開接点としての主接点の数（EF001374） | 2 |
| ● IEC 61000-4-5に準拠した導体アースサージによる | 2 kV behavior criterion 2 |
| 主接点としての常閉接点の数（EF001375） | 0 |
| ● IEC 61000-4-6に準拠した高周波放射による | 140 dBuV in the frequency range 0.15 ... 80 MHz, behavior criterion 1 |
| ● IEC 61000-4-5に準拠した導体間サージによる | 1 kV behavior criterion 2 |
| 常開接点としての補助接点の数（EF001376） | 0 |
| ● AC-53a、400V、周囲温度40℃、定格値 | 16 A |
| 常閉接点としての補助接点の数（EF001377） | 0 |
| RoHS指令に基づく物質制限への準拠 | Since: 28.05.2009 |
| 補助回路および制御回路用の製品コンポーネント取り外し可能な端子 | Yes |
| 制御電源電圧周波数の相対対称許容範囲 | 10 % |
| IEC 61508に準拠した耐用年数または耐用年数のT1値 | 20 y |
| 主接点のサイリスタにおける阻止電圧最大許容値 | 1 600 V |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 動作範囲係数制御電源電圧定格値AC 50 Hz | |
| 動作範囲係数制御電源電圧定格値AC 60 Hz | |
| 主接点の接続可能な導体断面積をコード化したAWG番号 | 14 ... 10 |
| 主接点サイリスタの電圧上昇率最大許容値 | 1 000 V/µs |
| ● NH設計で半導体保護用のバックアップRヒューズリンクが使用可能 | 3NE8022-1 |
| SN 31920に基づく高需要率の危険な故障の割合 | 50 % |
| ● NH設計で半導体保護用のフルレンジRヒューズリンクが使用可能 | 3NE1817-0 |
| 定格電流値に対する電力損失 [W] 負荷なしの電流シェア標準値 | 3.5 W |
| ● 円筒形設計の半導体保護用バックアップRヒューズリンク10 x 38 mm使用可能 | 3NC1032 |
| ● 円筒形設計の半導体保護用バックアップRヒューズリンク14 x 51 mm使用可能 | 3NC1450 |
| ● 円筒形設計の半導体保護用バックアップRヒューズリンク22 x 58 mm使用可能 | 3NC2280 |
| 一般製品承認EMC確認適合宣言試験証明書その他型式試験証明書/試験報告書確認 | General Product Approval |
製品説明
SIRIUS Innovations Three-phase Static Contactor AC53 16A 40 DEGREES C 48-600V / 110-230V AC spring connection. Manufactured to order. Non-Cancelable Non-Returnable.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
