3RH1921-2HA13

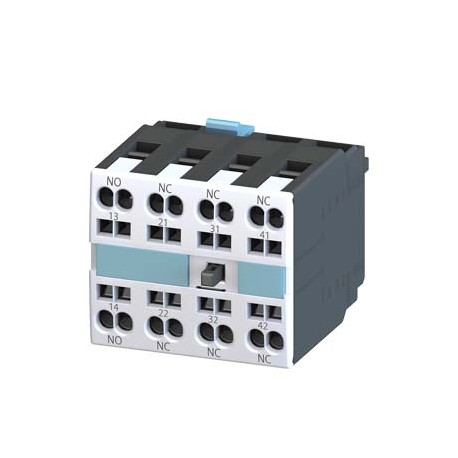

3RH1921-2HA13 SIEMENS Auxiliary switch block, 13, 1 NO + 3 NC, EN 50012, spring-type connection system, for ..
$0.00米ドル
3477 在庫あり
主な仕様
:Value
EAN:4011209357068
UPC:754554432588
深さ:51 mm
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Value | |
| EAN | 4011209357068 |
| UPC | 754554432588 |
| 深さ | 51 mm |
| 幅 | 44 mm |
| 身長 | 38 mm |
| ● 注記 | with 3RT1 |
| グループコード | R711 |
| 価格グループ | 41B |
| — 24Vで | 6 A |
| — 60Vで | 2 A |
| ● 24Vで | 10 A |
| ● 最大 | 10 A |
| メタルファクター | LDP----- |
| — 110Vで | 3 A |
| — 125Vで | 6 A |
| — 220Vで | 1 A |
| — 230Vで | 6 A |
| — 250Vで | 6 A |
| — 400Vで | 3 A |
| — AC-14で | |
| — AC-15で | |
| ● 230Vで | 10 A |
| 取り付けタイプ | snap-on mounting |
| 製品グループ | 3729 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| 商品コード | 85365080 |
| 製品ファミリー | Not available |
| 最終更新日: | 05/15/2020 |
| 正味重量（kg） | 0,059 Kg |
| モデル（EF000010） | Top mounting |
| 原産国 | Czech Republic |
| 動作電流 | |
| LKZ_FDB/カタログID | CC-IC10 |
| PLM有効日 | Product is cancelled since: 01.10.2019 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -55 ... +80 °C |
| 周囲温度 | |
| 梱包寸法 | 45,00 x 51,00 x 64,00 |
| 製品説明 | Auxiliary switch block, 13, 1 NO + 3 NC, EN 50012, spring-type connection system, for motor contactors, 4-pole ! Phased-out product! Successor is SIRIUS 3RH2 |
| 使用適合性 | Contactor relay and power contactor |
| — 細かく撚り合わされた | |
| ● 運転中 | -25 ... +60 °C |
| ランプホルダー（EF000048） | None |
| 製品ライフサイクル（PLM） | PM410:Product cancellation |
| — 24 V定格値 | 10 A |
| — 60 V定格値 | 10 A |
| 一般製品承認 | Functional Safety/Safety of Machinery |
| 特別試験証明書 | Type Test Certificates/Test Report |
| — 110 V定格値 | 4 A |
| — 220 V定格値 | 2 A |
| — 440 V定格値 | 1.3 A |
| — 600 V定格値 | 0.65 A |
| 適合宣言 | Test Certificates |
| ● 瞬時の接触 | 3 |
| ●補助接点の | |
| 輸出管理規制 | ECCN : N / AL : N |
| 取り付け方法（EF000003） | Other |
| ●補助接点用 | |
| 工場渡し標準リードタイム | 1 Day/Days |
| 原材料割増金 | None |
| パッケージサイズの測定単位 | MM |
| — コアエンド処理付き | 2x (0.5 ... 1.5 mm²) |
| 製品寸法（幅×長さ×高さ） | Not available |
| — コアエンド処理なし | 2x (0.5 ... 2.5 mm²) |
| 前面に保護クラスIP | IP20 |
| ● AC-15、690V定格値 | 1 A |
| ● DC-12の補助接点 | |
| ● DC-13の補助接点 | |
| サージ電圧耐性定格値 | 6 kV |
| 品番（市場向け品番） | 3RH1921-2HA13 |
| 電気接続の種類（EF003961） | Spring clamp connection |
| WEEE（2012/19/EU）回収義務 | Yes |
| 補助接点の接触信頼性 | 1 faulty switching per 100 million (17 V, 1 mA) |
| 故障信号スイッチの数（EF007613） | 0 |
| ● DC-12に直列に2つの電流経路がある | |
| ● DC-13に直列に2つの電流経路がある | |
| ● DC-12に3つの電流経路を直列に接続 | |
| ● DC-13に3つの電流経路を直列に接続 | |
| 補助接点のNC接点数 | |
| 補助接点のNO接点数 | |
| 接続可能な導体断面積の種類 | |
| ● 補助接点用AWG導体 | 2x (20 ... 14) |
| AC-12における補助接点の動作電流 | |
| 機械的耐用年数（スイッチングサイクル）標準 | 10 000 000 |
| 切替接点としての接点数（EF008257） | 0 |
| 製品機能 IEC 60947-4-1準拠のミラーコンタクト | Yes |
| 定格動作電流 Ie（AC-15、230 V）（EF001385） | 6 |
| 通常開接点の接点数（EF008256） | 1 |
| 通常閉接点の接点数（EF008255） | 3 |
| 汚染度3のAC定格値における絶縁電圧 | 690 V |
| 電気的耐久性（スイッチングサイクル）AC-15、230 V（標準） | 200 000 |
| 製品機能はIEC 60947-5-1に準拠した正駆動動作 | No |
| RoHS指令に基づく物質制限への準拠 | Since: 01.07.2006 |
| 補助電流回路および制御電流回路の電気接続の種類 | spring-loaded terminals |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| 一般製品承認機能安全/機械安全KC型式検査証明書適合宣言試験証明書船積み承認その他その他特別試験証明書確認鉄道特別試験証明書型式試験証明書/試験報告書 | General Product Approval |
