3RK1301-0AB20-0AB4

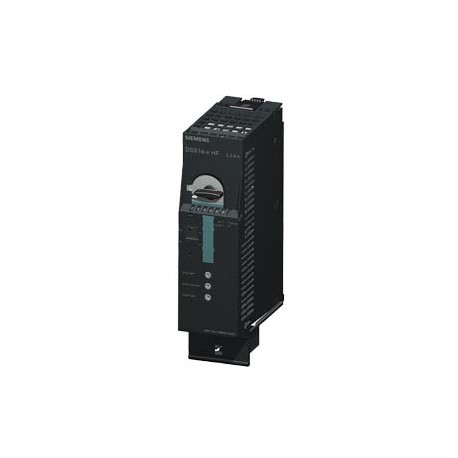

3RK1301-0AB20-0AB4 SIEMENS DSS1E-X for ET200S High Feature direct soft starter Setting range 0.3...3 A Mecha..
$0.00米ドル
4936 在庫あり
主な仕様
:Confirmation
EAN:4011209890282
UPC:040892920550
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4011209890282 |
| UPC | 040892920550 |
| エティム | 5 |
| 注記 | Sucessor:The successor is the ET 200SP system with its compact motor starter modules. |
| 深さ | 150 mm |
| 幅 | 65 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 290 mm |
| ● DCで | 24 ... 24 V |
| グループコード | R711 |
| 旅行クラス | CLASS 10 and 10A adjustable |
| 日付2022年5月9日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | LAO----- |
| 製品グループ | 4962 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| 商品コード | 85364900 |
| 製品ファミリー | High Feature motor starters |
| 最終更新日: | 12/15/2020 |
| 正味重量（kg） | 1,162 Kg |
| 製品の特徴 | |
| 深さ（EF000049） | 150.0 |
| 幅 (EF000008) | 65.0 |
| 固定方法 | pluggable on terminal module |
| 製品機能 | |
| 耐衝撃性 | 5g / 11 ms |
| ● ダイレクトスタート | Yes |
| 原産国 | Germany |
| 高さ（EF000040） | 290.0 |
| 取り付け位置 | vertical, horizontal |
| ソケットの数 | |
| ● 入力の | 2 byte |
| LKZ_FDB/カタログID | CC-IC10 |
| PLM有効日 | Product phase-out since: 01.10.2020 |
| 梱包数量 | 1 |
| 故障率[FIT] | |
| 製品ブランド名 | SIMATIC |
| 課題の種類 | 1 |
| ● 保管中 | -40 ... +70 °C |
| ● 出力の | 2 byte |
| 梱包寸法 | 229,00 x 333,00 x 132,00 |
| 製品説明 | DSS1E-X for ET200S High Feature direct soft starter Setting range 0.3...3 A Mechanical switching Electronic protection AC-3, up to 1.1 kW / 400 V expandable for Brake control module 2DI module Motor starter ES Circuit breaker signaling parameterizable DPV 1-capable PROFIENERGY-capable to PN |
| 周囲温度 | |
| 汚染度 | 3 at 400 V, 2 at 500 V according to IEC60664 (IEC61131) |
| 動作電流 | |
| 製品指定 | Motor starters |
| ヒューズ付き（EF006693） | - |
| 耐振動性 | 2g |
| ● 運転中 | 0 ... 60 °C |
| ● 輸送中 | -40 ... +70 °C |
| ● 逆始動 | No |
| 製品のデザイン | direct starter |
| プロトコルがサポートされている | |
| ● PROFINETプロトコル | Yes |
| ● DC定格値 | 20.4 ... 28.8 V |
| 伝導干渉 | |
| 供給電圧1（DC） | 24 ... 24 V |
| 製品ライフサイクル（PLM） | PM400:Phase Out Started |
| ● 最大許容値 | 28.8 V |
| ● 最小許容値 | 20.4 V |
| 一般製品承認 | EMC |
| リリースクラス（EF006668） | Other |
| 制御電源電圧1 | |
| デジタル入力の数 | 2 |
| 製品タイプの指定 | ET 200S |
| ● PROFIBUS DPプロトコル | Yes |
| ● 400V定格値 | 50 kA |
| 適合宣言 | Test Certificates |
| 輸出管理規制 | AL : N / ECCN : N |
| ● 主エネルギー供給用 | screw-type terminals |
| 工場渡し標準リードタイム | 10 Day/Days |
| 原材料割増金 | None |
| 変圧器付き（EF000278） | false |
| パッケージサイズの測定単位 | MM |
| 英国適合宣言 | Type Test Certificates/Test Report |
| モーター保護の種類 | solid-state |
| 物質の禁止（日付） | 10/26/2016 |
| 動作電圧定格値 | 200 ... 400 V |
| 電気接続の種類 | |
| ● デジタル入力信号用 | 0 |
| 絶縁電圧定格値 | 500 V |
| ● 24V DCによるブレーキ制御 | No |
| ● デジタル出力信号用 | 0 |
| スイッチング接点の設計 | solid-state |
| ● デジタル入力信号用1 | using control module |
| ● デジタル入力信号用2 | using control module |
| ● 180 V DCによるブレーキ制御 | No |
| ● 230 V ACによるブレーキ制御 | No |
| ● 500 V DCによるブレーキ制御 | No |
| モータースターターの種類（EF009598） | Direct online starter (DOL) |
| 危険な故障の割合 | |
| ● AC-3、400V定格値 | 3 A |
| ● 主エネルギー伝送用 | via energy bus |
| ● 供給電圧ライン側 | via backplane bus |
| レール取付可能（EF003972） | - |
| 動作周波数1定格値 | 50 Hz |
| 動作周波数2定格値 | 60 Hz |
| ● 負荷側出力フィーダー用 | Screw-type terminals |
| ● PROFIenergyシャットダウンをサポート | Yes |
| 外部リセット可能（EF003426） | - |
| 短絡保護の設計 | circuit-breakers |
| 製品機能バス通信 | Yes |
| 製品機能の現場操作 | Yes |
| 動作中の相対湿度 | 5 ... 95 % |
| 供給電圧1（DC定格値） | |
| ● デジタル入力はパラメータ化可能 | Yes |
| ● 通信伝送用 | via backplane bus |
| ● 通信インターフェースの | via backplane bus |
| ● デジタル出力はパラメータ化可能 | No |
| ● 供給電圧伝送用 | via backplane bus |
| 保護等級（IP）（EF005474） | IP20 |
| 製品コンポーネントモーターブレーキ出力 | Yes |
| サージ電圧耐性定格値 | 6 kV |
| 品番（市場向け品番） | 3RK1301-0AB20-0AB4 |
| IEC 60947-1に準拠したEMC耐性 | corresponds to degree of severity 3, ambience A (industrial sector) |
| 表示灯の数（EF001965） | - |
| 定格動作電流 Ie (EF001443) | - |
| 作動用電圧タイプ（EF008242） | DC |
| 短絡解除装置付き（EF006691） | true |
| アドレス範囲のアドレス空間メモリ | |
| 供給電圧の種類 | DC |
| 保護等級（NEMA）（EF011959） | - |
| コマンドポジション数（EF001372） | - |
| 緊急停止に適しています（EF001433） | - |
| ASIのサポートプロトコル（EF003051） | false |
| CANのサポートプロトコル（EF003053） | - |
| LONのサポートプロトコル（EF003017） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| IEC 81346-2に準拠した参照コード | Q |
| DC定格値での制御電源電圧 | 20.4 ... 28.8 V |
| 主電流回路の極数 | 3 |
| ● PROFIenergyの測定値をサポート | Yes |
| Modbusのサポートプロトコル（EF003057） | - |
| SERCOSのサポートプロトコル（EF006657） | - |
| TCP/IP のサポートプロトコル (EF003050) | - |
| PROFINETプロトコルインターフェースの設計 | Yes |
| 製品機能短絡保護 | Yes |
| SUCONETのサポートプロトコル（EF003060） | - |
| 過負荷解除電流設定（EF002336） | ['0.3', '3'] |
| INTERBUSのサポートプロトコル（EF003054） | - |
| PROFIBUSのサポートプロトコル（EF003052） | - |
| プロトコルはAS-Interfaceプロトコルでサポートされています | No |
| ● IEC 61000-4-4に基づく破裂による | 2 kV on voltage supply, inputs and outputs |
| DeviceNet のサポートプロトコル (EF003059) | - |
| PROFIsafe のサポートプロトコル (EF007526) | - |
| 動作電力AC-3、400V定格値 | 1.1 kW |
| 定格電力、460 V、60 Hz、3相（EF009600） | - |
| 定格電力、575 V、60 Hz、3相（EF009601） | - |
| 制御電源電圧の種類 | DC |
| EtherNet/IP のサポートプロトコル (EF007521) | - |
| PROFINET IOのサポートプロトコル（EF007525） | - |
| SafetyBUS pのサポートプロトコル（EF007527） | - |
| ● SN 31920に基づく需要率が低い | 50 % |
| 定格動作電力（AC-3、400 V）（EF001364） | 1.1 |
| データハイウェイのサポートプロトコル (EF003058) | - |
| PROFINET CBA のサポートプロトコル (EF007524) | - |
| ● SN 31920に基づく高い需要率 | 75 % |
| 定格制御電源電圧 Us（DC）（EF003980） | ['20.4', '28.8'] |
| IEC 60947-1に準拠したEMC放射干渉 | CISPR11, ambience A (industrial sector) |
| AC-3、400 Vでの定格動作電流（EF009602） | - |
| ● メーカー固有のデバイスインターフェース | plug |
| INTERBUS-Safetyのサポートプロトコル（EF006662） | - |
| ブレーキ制御用の製品拡張ブレーキモジュール | Yes |
| DeviceNet Safetyのサポートプロトコル（EF007520） | - |
| IEC 61000-4-3に準拠したフィールドベースの干渉 | 80 MHz ... 1 GHz 10 V/m, 1.4 GHz ...2 Hz 3 V/m, 2 GHz ... 2.7 GHz 1 V/m |
| 地域別価格グループ / 本社価格グループ | 42D / 42D |
| 他のバスシステムのサポートプロトコル（EF003062） | - |
| 3相モーターの動作電力（400 V、50 Hz） | 0.1 ... 1.1 kW |
| IEC 60529に準拠した前面のタッチ保護 | finger-safe |
| 周囲温度、動作上限（EF009603） | - |
| SN 31920に基づく需要率の高いB10値 | 1 000 000 |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | - |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | - |
| 遮断容量最大短絡電流（Icu） | |
| Foundation Fieldbus (EF007522) のサポートプロトコル | - |
| 温度補償過負荷保護（EF009604） | - |
| 動作周波数の相対的な負の許容範囲 | 10 % |
| 動作周波数の相対的な正の許容範囲 | 10 % |
| 主電流回路の電気接続の種類 | screw-type terminals |
| 設置高度（海抜最大） | 2 000 m |
| 前面にIEC 60529準拠の保護等級IP | IP20 |
| IEC 60947-4-3（EF012390）に準拠した調整クラス | Class 1 |
| 定格動作電力（AC-3、230 V、3相）（EF009599） | - |
| 主回路の電気接続の種類（EF006819） | Screw connection |
| ● IEC 61000-4-5に準拠した導体アースサージによる | 2 kV (U > 24 V DC) |
| AS-Interface Safety at Work (EF007519) のサポートプロトコル | - |
| ● IEC 61000-4-5に準拠した導体間サージによる | 1 kV (U > 24 V DC) |
| 常開接点としての補助接点の数（EF001376） | - |
| 50 HzのACでの動作電圧に対する動作範囲 | 200 ... 440 V |
| 定格条件付き短絡電流、タイプ2、230 V (EF009606) | - |
| 定格条件付き短絡電流、タイプ2、400 V (EF009605) | - |
| 常閉接点としての補助接点の数（EF001377） | - |
| CSAおよびUL定格値に準拠した60 HzのACでの動作電圧 | 480 V |
| RoHS指令に基づく物質制限への準拠 | Since: 26.10.2016 |
| 定格条件付き短絡電流、タイプ1、480 Y/277 V (EF009607) | - |
| 定格条件付き短絡電流、タイプ1、600 Y/347 V (EF009608) | - |
| IEC 61508に準拠した耐用年数または耐用年数のT1値 | 20 y |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead titanium zircon... CAS-No. 12626-81-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead titanium zirconium oxideBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 定格電流値に対する電力損失 [W] 負荷なしの電流シェア標準値 | 2.4 W |
| 主回路と補助回路間の安全な絶縁のための最大許容電圧 | 400 V |
| 補助電流回路および制御電流回路の電気接続の種類（EF006979） | - |
| 調整可能な電流応答値電流依存過負荷解放の電流 | 0.3 ... 3 A |
| 一般製品承認EMC適合宣言確認適合宣言試験証明書その他英国適合宣言型式試験証明書/試験報告書確認 | General Product Approval |
製品説明
DSS1E-X FOR ET200S BOOT. DIR. SOFT HIGH FEATURE RANGE OF REGULATION 0,3...3A MECHANICAL MANEUVER ELECTRONIC PROTECTION AC-3/UP TO 1,1KW/400V EXPANDABLE FOR MODULE BRAKE CONTROL 2DI MODULE MOTOR STARTE
