3RK1304-5LS40-4AA3

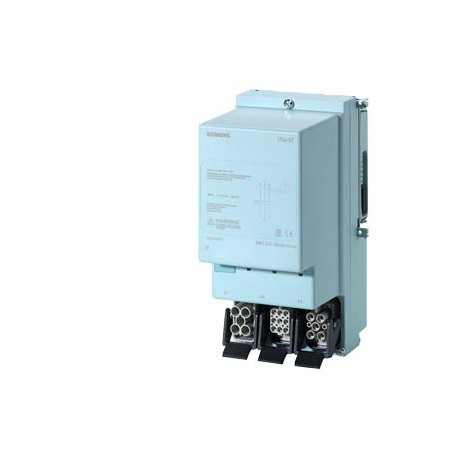

3RK1304-5LS40-4AA3 SIEMENS ET 200pro DSE ST DOL starter Standard Mechanical switching Electronic overload pr..
$0.00米ドル
4673 在庫あり
主な仕様
:
EAN:4011209659834
UPC:662643393781
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4011209659834 |
| UPC | 662643393781 |
| エティム | 5 |
| 深さ | 150 mm |
| 幅 | 110 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 230 mm |
| ● DCで | 24 ... 24 V |
| グループコード | R711 |
| 旅行クラス | CLASS 10 |
| 日付2022年5月9日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | LAO----- |
| 製品グループ | 3723 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 商品コード | 85371098 |
| 製品ファミリー | Ordering Data Overview |
| 最終更新日: | 1/18/2021 |
| 正味重量（kg） | 1,735 Kg |
| 動作電力 | |
| 製品の特徴 | |
| 電圧の種類 | AC |
| 深さ（EF000049） | 150.0 |
| 幅 (EF000008) | 110.0 |
| 固定方法 | screw fixing |
| 製品機能 | |
| 耐衝撃性 | 15g / 11 ms |
| ● ダイレクトスタート | Yes |
| 原産国 | Germany |
| 高さ（EF000040） | 230.0 |
| 取り付け位置 | vertical, horizontal |
| ソケットの数 | |
| ● 入力の | 2 byte |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 故障率[FIT] | |
| 製品ブランド名 | SIMATIC |
| 課題の種類 | 1 |
| ● 保管中 | -40 ... +70 °C |
| ● 出力の | 2 byte |
| 梱包寸法 | 228,00 x 309,00 x 184,00 |
| 製品説明 | ET 200pro DSE ST DOL starter Standard Mechanical switching Electronic overload protection AC-3, 5.5 kW / 400 V 1.50 A...12.00 A Brake contact 400 V AC Han Q4/2 - Han Q8/0 |
| 周囲温度 | |
| 汚染度 | 3 |
| 動作電流 | |
| 製品指定 | Motor starters |
| 保護クラス IP | IP65 |
| ヒューズ付き（EF006693） | - |
| 耐振動性 | 2g |
| ● 運転中 | -25 ... +55 °C |
| ● 輸送中 | -40 ... +70 °C |
| ● 逆始動 | No |
| 製品のデザイン | direct starter |
| プロトコルがサポートされている | |
| ● PROFINETプロトコル | Yes |
| ● DC定格値 | 20.4 ... 28.8 V |
| 供給電圧1（DC） | 24 ... 24 V |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| — バイパス回路付き | 1.6416 W |
| ● 最大許容値 | 28.8 V |
| ● 最小許容値 | 20.4 V |
| 一般製品承認 | EMC |
| リリースクラス（EF006668） | CLASS 10 |
| 制御電源電圧1 | |
| デジタル入力の数 | 0 |
| 製品タイプの指定 | ET 200pro |
| ● PROFIBUS DPプロトコル | Yes |
| ● 400V定格値 | 100 000 A |
| 適合宣言 | Test Certificates |
| ● スイッチング状態ON | |
| 輸出管理規制 | AL : N / ECCN : N |
| — バイパス回路なし | 1.656 W |
| ● 主エネルギー供給用 | socket according to ISO23570 |
| ● スイッチング状態OFF | |
| 工場渡し標準リードタイム | 2 Day/Days |
| 原材料割増金 | None |
| 変圧器付き（EF000278） | false |
| パッケージサイズの測定単位 | MM |
| 英国適合宣言 | |
| モーター保護の種類 | solid-state |
| 物質の禁止（日付） | 05/01/2012 |
| 動作電圧定格値 | 200 ... 400 V |
| 電気接続の種類 | |
| ● デジタル入力信号用 | 0 |
| 絶縁電圧定格値 | 400 V |
| ● AC 400 V定格値 | 12 A |
| ● 24V DCによるブレーキ制御 | No |
| ● デジタル出力信号用 | 0 |
| スイッチング接点の設計 | electromechanical |
| ● デジタル入力信号用1 | M12 socket |
| ● デジタル入力信号用2 | M12 socket |
| ● デジタル入力信号用3 | M12 socket |
| ● デジタル入力信号用4 | M12 socket |
| ● 180 V DCによるブレーキ制御 | No |
| ● 230 V ACによるブレーキ制御 | No |
| ● 400 V ACによるブレーキ制御 | Yes |
| ● 500 V DCによるブレーキ制御 | No |
| モータースターターの種類（EF009598） | Direct online starter (DOL) |
| 危険な故障の割合 | |
| ● AC-3、400V定格値 | 12 A |
| ● 主エネルギー伝送用 | socket according to ISO23570 |
| ● 供給電圧ライン側 | via backplane bus |
| レール取付可能（EF003972） | - |
| ● 負荷側出力フィーダー用 | socket according to ISO23570 |
| ● PROFIenergyシャットダウンをサポート | Yes |
| 外部リセット可能（EF003426） | - |
| 短絡保護の設計 | fuse |
| 製品機能バス通信 | Yes |
| 製品機能の現場操作 | Yes |
| 動作中の相対湿度 | 5 ... 95 % |
| 供給電圧1（DC定格値） | |
| ● デジタル入力はパラメータ化可能 | No |
| ● デジタル出力はパラメータ化可能 | No |
| ● 供給電圧伝送用 | via backplane bus |
| 保護等級（IP）（EF005474） | IP65 |
| 製品コンポーネントモーターブレーキ出力 | Yes |
| サージ電圧耐性定格値 | 6 kV |
| 品番（市場向け品番） | 3RK1304-5LS40-4AA3 |
| 表示灯の数（EF001965） | - |
| 定格動作電流 Ie (EF001443) | 12 |
| 作動用電圧タイプ（EF008242） | DC |
| 短絡解除装置付き（EF006691） | true |
| アドレス範囲のアドレス空間メモリ | |
| 供給電圧の種類 | DC |
| 保護等級（NEMA）（EF011959） | - |
| コマンドポジション数（EF001372） | - |
| 緊急停止に適しています（EF001433） | - |
| ASIのサポートプロトコル（EF003051） | false |
| CANのサポートプロトコル（EF003053） | - |
| LONのサポートプロトコル（EF003017） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| IEC 81346-2に準拠した参照コード | Q |
| DC定格値での制御電源電圧 | 20.4 ... 28.8 V |
| 主電流回路の極数 | 3 |
| ● PROFIenergyの測定値をサポート | Yes |
| Modbusのサポートプロトコル（EF003057） | - |
| SERCOSのサポートプロトコル（EF006657） | - |
| TCP/IP のサポートプロトコル (EF003050) | - |
| PROFINETプロトコルインターフェースの設計 | Yes |
| 製品機能短絡保護 | Yes |
| ブレーキ制御に必要な供給電圧 | 400 V |
| 感電に対するタッチ保護 | finger-safe |
| SUCONETのサポートプロトコル（EF003060） | - |
| 過負荷解除電流設定（EF002336） | ['1.5', '12'] |
| INTERBUSのサポートプロトコル（EF003054） | - |
| PROFIBUSのサポートプロトコル（EF003052） | - |
| プロトコルはAS-Interfaceプロトコルでサポートされています | No |
| DeviceNet のサポートプロトコル (EF003059) | - |
| PROFIsafe のサポートプロトコル (EF007526) | - |
| 定格電力、460 V、60 Hz、3相（EF009600） | - |
| 定格電力、575 V、60 Hz、3相（EF009601） | - |
| 制御電源電圧の種類 | DC |
| EtherNet/IP のサポートプロトコル (EF007521) | - |
| PROFINET IOのサポートプロトコル（EF007525） | - |
| SafetyBUS pのサポートプロトコル（EF007527） | - |
| ● SN 31920に基づく需要率が低い | 50 % |
| 定格動作電力（AC-3、400 V）（EF001364） | 5.5 |
| データハイウェイのサポートプロトコル (EF003058) | - |
| PROFINET CBA のサポートプロトコル (EF007524) | - |
| 補助回路および制御回路における電力損失 [W] | |
| ● SN 31920に基づく高い需要率 | 75 % |
| 定格制御電源電圧 Us（DC）（EF003980） | ['20.4', '28.8'] |
| AC-3、400 Vでの定格動作電流（EF009602） | 12 |
| ● メーカー固有のデバイスインターフェース | optical interface |
| INTERBUS-Safetyのサポートプロトコル（EF006662） | - |
| DeviceNet Safetyのサポートプロトコル（EF007520） | - |
| 地域別価格グループ / 本社価格グループ | 42D / 42D |
| 他のバスシステムのサポートプロトコル（EF003062） | - |
| 3相モーターの動作電力（400 V、50 Hz） | 700 ... 5 500 W |
| 周囲温度、動作上限（EF009603） | - |
| SN 31920に基づく需要率の高いB10値 | 1 000 000 |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | - |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | - |
| 遮断容量最大短絡電流（Icu） | |
| Foundation Fieldbus (EF007522) のサポートプロトコル | - |
| 温度補償過負荷保護（EF009604） | - |
| 主電流回路の電気接続の種類 | tab terminals |
| 設置高度（海抜最大） | 3 500 m |
| IEC 60947-4-3（EF012390）に準拠した調整クラス | Class 1 |
| 定格動作電力（AC-3、230 V、3相）（EF009599） | - |
| 主回路の電気接続の種類（EF006819） | Flat plug-in connection |
| 通信インターフェースの電気接続の種類 | via backplane bus |
| AS-Interface Safety at Work (EF007519) のサポートプロトコル | - |
| 常開接点としての補助接点の数（EF001376） | - |
| 50 HzのACでの動作電圧に対する動作範囲 | 200 ... 440 V |
| 必要なブレーキ制御用電源電圧の種類 | AC |
| 定格条件付き短絡電流、タイプ2、230 V (EF009606) | - |
| 定格条件付き短絡電流、タイプ2、400 V (EF009605) | - |
| 常閉接点としての補助接点の数（EF001377） | - |
| CSAおよびUL定格値に準拠した60 HzのACでの動作電圧 | 600 V |
| RoHS指令に基づく物質制限への準拠 | Since: 01.05.2012 |
| 定格条件付き短絡電流、タイプ1、480 Y/277 V (EF009607) | - |
| 定格条件付き短絡電流、タイプ1、600 Y/347 V (EF009608) | - |
| IEC 61508に準拠した耐用年数または耐用年数のT1値 | 20 y |
| 主接点の機械的耐用年数（スイッチングサイクル）は標準 | 30 000 000 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead titanium zircon... CAS-No. 12626-81-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead titanium zirconium oxideBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 主回路と補助回路間の安全な絶縁のための最大許容電圧 | 400 V |
| 補助電流回路および制御電流回路の電気接続の種類（EF006979） | - |
| 調整可能な電流応答値電流依存過負荷解放の電流 | 1.5 ... 12 A |
| 一般製品承認EMC確認適合宣言試験証明書その他危険物英国適合宣言型式試験証明書/試験報告書確認輸送情報 | General Product Approval |
