3RK1308-0AB00-0CP0

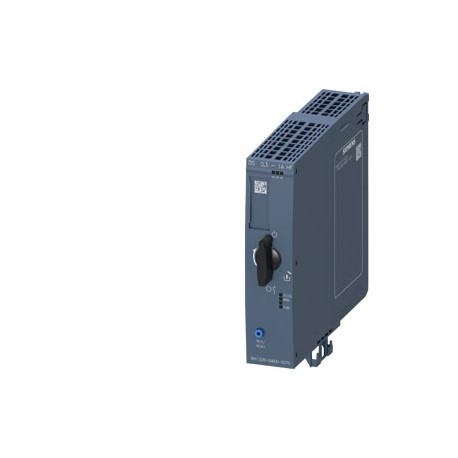

3RK1308-0AB00-0CP0 SIEMENS Direct-on-line starter High Feature Electronic switching Electronic overload prot..
$0.00米ドル
4217 在庫あり
主な仕様
:Confirmation
EAN:4047621012216
UPC:804766246906
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4047621012216 |
| UPC | 804766246906 |
| エティム | 5 |
| 平均故障間隔 | 48 y |
| 深さ | 150 mm |
| 幅 | 30 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| 身長 | 142 mm |
| ● 注記 | 4 via 3DI/LC module |
| グループコード | R711 |
| 安全な状態 | Load circuit open |
| 旅行クラス | CLASS OFF / 5 / 10 adjustable |
| ● 上向き | 50 mm |
| 確認 | |
| メタルファクター | None |
| 日付2022年5月10日 | Subject to change without notice© Copyright Siemens 2022 |
| オン遅延時間 | 20 ms |
| 製品グループ | 3724 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| ● 下向き | 50 mm |
| 商品コード | 85371098 |
| オフ遅延時間 | 35 ... 50 ms |
| 製品ファミリー | ET 200SP motor starters |
| 最終更新日: | 10/22/2021 |
| 正味重量（kg） | 0,540 Kg |
| 深さ（EF000049） | 150.0 |
| 幅 (EF000008) | 30.0 |
| 固定方法 | pluggable in BaseUnit |
| 最小負荷[%] | 50 %; from smallest adjustable rated current |
| 製品カテゴリー | Motor starter |
| 製品機能 | Direct-on-line starter |
| 耐衝撃性 | 6g / 11 ms |
| ● ダイレクトスタート | Yes |
| 原産国 | Germany |
| 高さ（EF000040） | 142.0 |
| 取り付け位置 | Vertical, horizontal (observe derating) |
| ● 入力の | 4 byte |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIMATIC |
| 課題の種類 | 1 |
| ● 保管中 | -40 ... +70 °C |
| ● 出力の | 2 byte |
| 梱包寸法 | 70,00 x 161,00 x 185,00 |
| 製品説明 | Direct-on-line starter High Feature; Electronic switching; Electronic overload protection up to 0.25 kW / 400 V; Adjustment range 0.3 .. 1 A; PROFIenergy; Option: 3DI/LC module |
| 周囲温度 | |
| 汚染度 | 2 |
| 動作電流 | |
| 製品指定 | Direct-on-line starter |
| ヒューズ付き（EF006693） | - |
| 過電圧カテゴリー | III |
| 利用カテゴリー | |
| 耐振動性 | 15 mm to 6 Hz; 2g to 500 Hz |
| ● 運転中 | 140 mA |
| ● 輸送中 | -40 ... +70 °C |
| ● 逆始動 | No |
| プロトコルがサポートされている | |
| ● PROFINETプロトコル | Yes |
| ● 現場作業 | Yes |
| 伝導干渉 | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ● 最大許容値 | 28.8 V |
| ● 最小許容値 | 20.4 V |
| 一般製品承認 | EMC |
| リリースクラス（EF006668） | Other |
| デジタル入力の数 | 4 |
| 製品タイプの指定 | ET 200SP |
| ● PROFIBUS DPプロトコル | Yes |
| ● 400V定格値 | 55 kA |
| ● 500V定格値 | 55 kA |
| 適合宣言 | Test Certificates |
| ● 40℃定格値 | 1 A |
| ● 50℃定格値 | 1 A |
| ● 55℃定格値 | 1 A |
| ● 60℃定格値 | 1 A |
| 輸出管理規制 | AL : N / ECCN : EAR99 |
| ● 主エネルギー供給用 | Plug contact to Base Unit |
| ● リモートファームウェアアップデート | Yes |
| 工場渡し標準リードタイム | 20 Day/Days |
| 原材料割増金 | None |
| 変圧器付き（EF000278） | false |
| 24 Vでの突入電流ピーク | 25 A; Observe the manual for group configuration |
| 動作周波数最大 | 1 1/s |
| パッケージサイズの測定単位 | MM |
| モーター保護の種類 | solid-state |
| ● モーターのスイッチオン時 | 230 mA |
| 物質の禁止（日付） | 04/15/2016 |
| 動作電圧定格値 | 48 ... 500 V |
| 電気接続の種類 | |
| 始動時の最大電流容量 | 10 A |
| 絶縁電圧定格値 | 500 V |
| ● IEC 60947-4-2に準拠 | AC-53a: 1 A: (8-0,7: 70-32) |
| ● IEC 60947-4-3に準拠 | AC-51: 1 A: (1,2-10: 50-360) |
| スイッチング接点の設計 | Hybrid |
| ● デジタル入力信号用1 | Pluggable module - accessory |
| ● 本質的なデバイス保護 | Yes |
| モータースターターの種類（EF009598） | - |
| DC定格値での電源電圧 | 24 V |
| ● 供給電圧ライン側 | Plug contact to Base Unit |
| ● スタンバイモードの動作 | 85 mA |
| レール取付可能（EF003972） | - |
| 動作周波数1定格値 | 50 Hz |
| 動作周波数2定格値 | 60 Hz |
| ● 負荷側出力フィーダー用 | Plug contact to Base Unit |
| ● PROFIenergyシャットダウンをサポート | Yes |
| 外部リセット可能（EF003426） | - |
| SN 31205に準拠した空気圧 | 900 ... 1 060 hPa |
| 短絡保護の設計 | fuse |
| 製品機能バス通信 | Yes |
| 動作中の相対湿度 | 10 ... 95 % |
| 供給電圧1（DC定格値） | |
| 保護等級（IP）（EF005474） | IP20 |
| 製品コンポーネントモーターブレーキ出力 | No |
| サージ電圧耐性定格値 | 6 kV |
| 品番（市場向け品番） | 3RK1308-0AB00-0CP0 |
| IEC 60947-1に準拠したEMC耐性 | Class A |
| 表示灯の数（EF001965） | - |
| 定格動作電流 Ie (EF001443) | 1 |
| 作動用電圧タイプ（EF008242） | DC |
| 短絡解除装置付き（EF006691） | true |
| アドレス範囲のアドレス空間メモリ | |
| 供給電圧の種類 | DC |
| 保護等級（NEMA）（EF011959） | - |
| コマンドポジション数（EF001372） | - |
| 緊急停止に適しています（EF001433） | - |
| ASIのサポートプロトコル（EF003051） | false |
| CANのサポートプロトコル（EF003053） | - |
| LONのサポートプロトコル（EF003017） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| ● 主回路と補助回路の間 | 500 V |
| 24Vでの突入電流ピークの持続時間 | 0.145 ms |
| IEC 81346-2に準拠した参照コード | Q |
| 主電流回路の極数 | 3 |
| モーターの非シールド最大配線長 | 200 m |
| ● PROFIenergyの測定値をサポート | Yes |
| Modbusのサポートプロトコル（EF003057） | - |
| SERCOSのサポートプロトコル（EF006657） | - |
| TCP/IP のサポートプロトコル (EF003050) | - |
| 製品機能短絡保護 | Yes |
| SUCONETのサポートプロトコル（EF003060） | - |
| 過負荷解除電流設定（EF002336） | ['0.3', '1'] |
| INTERBUSのサポートプロトコル（EF003054） | - |
| PROFIBUSのサポートプロトコル（EF003052） | - |
| プロトコルはAS-Interfaceプロトコルでサポートされています | No |
| 並列設置に必要な間隔 | |
| ● IEC 61000-4-4に基づく破裂による | 2 kV |
| DeviceNet のサポートプロトコル (EF003059) | - |
| PROFIsafe のサポートプロトコル (EF007526) | - |
| IEC 60947-4-2に準拠した機器バリアント | 3 |
| 定格電力、460 V、60 Hz、3相（EF009600） | - |
| 定格電力、575 V、60 Hz、3相（EF009601） | - |
| ●バイパス回路付きスイッチング状態ON | 3.4 W |
| EtherNet/IP のサポートプロトコル (EF007521) | - |
| PROFINET IOのサポートプロトコル（EF007525） | - |
| SafetyBUS pのサポートプロトコル（EF007527） | - |
| 安全な絶縁のための最大許容電圧 | |
| 400 V定格値のACでの動作電流 | 1 A |
| ● UL 60947定格値に基づく500 V | 100 kA |
| ● バイパス回路付きスイッチング状態OFF | 2 W |
| 定格動作電力（AC-3、400 V）（EF001364） | - |
| データハイウェイのサポートプロトコル (EF003058) | - |
| PROFINET CBA のサポートプロトコル (EF007524) | - |
| 定格制御電源電圧 Us（DC）（EF003980） | ['-', '-'] |
| 定格供給電圧に対する電力損失[W] | |
| ●電源逆接続保護用 | Yes |
| IEC 60947-1に準拠したEMC放射干渉 | class A |
| AC-3、400 Vでの定格動作電流（EF009602） | - |
| INTERBUS-Safetyのサポートプロトコル（EF006662） | - |
| 定格供給電圧値に対する消費電流 | |
| IEC 61000-4-2に準拠した静電放電 | 8 kV air discharge |
| DeviceNet Safetyのサポートプロトコル（EF007520） | - |
| IEC 61000-4-3に準拠したフィールドベースの干渉 | 10 V/m |
| 地域別価格グループ / 本社価格グループ | 42D / 42D |
| 他のバスシステムのサポートプロトコル（EF003062） | - |
| 3相モーターの動作電力（400 V、50 Hz） | 0.09 ... 0.25 kW |
| IEC 60529に準拠した前面のタッチ保護 | finger-safe |
| 周囲温度、動作上限（EF009603） | - |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | - |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | - |
| 遮断容量最大短絡電流（Icu） | |
| Foundation Fieldbus (EF007522) のサポートプロトコル | - |
| 温度補償過負荷保護（EF009604） | - |
| 動作周波数の相対的な負の許容範囲 | 5 % |
| 動作周波数の相対的な正の許容範囲 | 5 % |
| 設置高度（海抜最大） | 4 000 m; For derating see manual |
| 前面にIEC 60529準拠の保護等級IP | IP20 |
| 動作電圧の相対的な対称許容範囲 | 10 % |
| IEC 60947-4-3（EF012390）に準拠した調整クラス | Class 1 |
| 定格動作電力（AC-3、230 V、3相）（EF009599） | - |
| 主回路の電気接続の種類（EF006819） | - |
| CISPR11に準拠した伝導HF干渉放射 | Class A for industrial environment |
| CISPR11に準拠したフィールド結合HF干渉放射 | Class A for industrial environment |
| 動作周波数の相対的な対称許容範囲 | 5 % |
| ● IEC 61000-4-5に準拠した導体アースサージによる | 2 kV |
| 通信インターフェースの電気接続の種類 | Plug contact to Base Unit |
| AS-Interface Safety at Work (EF007519) のサポートプロトコル | - |
| IEC 60721に準拠した動作中の環境カテゴリー | 3K6 (no formation of ice, no condensation), 3C3 (no salt mist), 3S2 (sand must not get into the devices) |
| ● IEC 61000-4-6に準拠した高周波放射による | Class A |
| ● IEC 61000-4-5に準拠した導体間サージによる | 1 kV |
| 常開接点としての補助接点の数（EF001376） | - |
| 定格条件付き短絡電流、タイプ2、230 V (EF009606) | - |
| 定格条件付き短絡電流、タイプ2、400 V (EF009605) | - |
| 480 V定格での3相交流モータの全負荷電流（FLA） | 1 A |
| 常閉接点としての補助接点の数（EF001377） | - |
| CSAおよびUL定格値に準拠した60 HzのACでの動作電圧 | 480 V |
| RoHS指令に基づく物質制限への準拠 | Since: 15.04.2016 |
| 定格条件付き短絡電流、タイプ1、480 Y/277 V (EF009607) | - |
| 定格条件付き短絡電流、タイプ1、600 Y/347 V (EF009608) | - |
| ITネットワークにおける遮断容量最大短絡電流（Icu） | |
| 主接点の機械的耐用年数（スイッチングサイクル）は標準 | 30 000 000 |
| REACH第33条 候補者の最新リストに従って通知する義務 | 4,4'-isopropylidened... CAS-No. 80-05-7 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):4,4'-isopropylidenediphenol (Bisphenol A, BPA)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 補助電流回路および制御電流回路の電気接続の種類（EF006979） | - |
| 調整可能な電流応答値電流依存過負荷解放の電流 | 0.3 ... 1 A |
| 一般製品承認EMC確認適合宣言試験証明書船舶/輸送型式試験証明書/試験報告書その他確認 | General Product Approval |
