3RK1400-1DQ01-0AA3

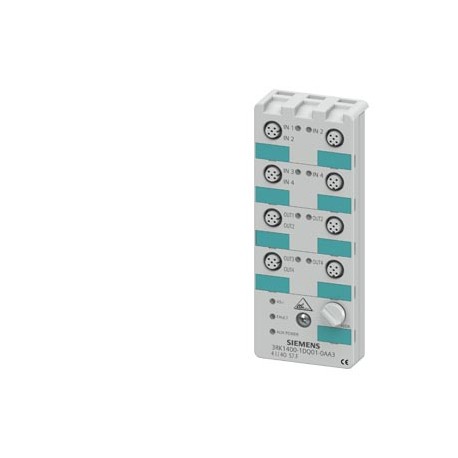

3RK1400-1DQ01-0AA3 SIEMENS AS-i compact module K60 digital 4 DI/4 DQ, IP67 4 x input, maximum 200 mA 4 x out..
$0.00米ドル
4455 在庫あり
主な仕様
:Confirmation
EAN:4011209406049
UPC:754554528144
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4011209406049 |
| UPC | 754554528144 |
| エティム | 5 |
| アイデア | 4 |
| タイプ | 4 inputs / 4 outputs |
| 深さ | 29 mm |
| 幅 | 60 mm |
| 入力 | |
| 注2 | An external additional supply (AUX POWER) of 20 to 30 V DC is required for the supply of the output circuits. The additional supply must comply with VDE 0106 (PELV), protection class III. |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 152 mm |
| 出力 | |
| — ピン1 | sensor supply L+ |
| — ピン2 | data input II |
| — ピン3 | sensor supply L- |
| — ピン4 | data input I |
| — ピン5 | ground terminal |
| アドレッシング | front addressing socket |
| グループコード | R711 |
| ● ソケット | PIN 4 = IN1 (D0), PIN 2 = IN2 (D1) |
| ID/ID2コード | F/F |
| 日付2022年5月5日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | None |
| ● ソケット2 | PIN 4 = IN2 (D1) |
| ● ソケット3 | PIN 4 = IN3 (D2) , PIN 2 = IN4 (D3) |
| ● ソケット4 | PIN 4 = IN4 (D3) |
| ● ソケット5 | PIN4 = OUT1 (D0), PIN2 = OUT2 (D1) |
| ● ソケット6 | PIN4 = OUT2 (D1) |
| ● ソケット7 | PIN4 = OUT3 (D2), PIN2 = OUT4 (D3) |
| ● ソケット8 | PIN4 = OUT4 (D3) |
| ● 番犬 | built-in |
| 配達メモ | the modules are delivered without mounting plate |
| 入力回路 | PNP transistor |
| 製品グループ | 3720 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 入力電圧 | 20 ... 30 V |
| 商品コード | 85371098 |
| 製品ファミリー | Digital I/O modules, IP67 - K60 |
| ステータス表示 | |
| 最終更新日: | 3/10/2021 |
| アース端子 | PIN5 of each M12 socket is connected to the grounding wrist strap in the mounting plate using a pin |
| 正味重量（kg） | 0,191 Kg |
| 深さ（EF000049） | 29.0 |
| 幅 (EF000008) | 60.0 |
| 固定方法 | standard rail mounting/wall mounting using mounting plate for K60 compact module |
| 耐衝撃性 | 15g / 11 ms |
| 原産国 | Czech Republic |
| 高さ（EF000040） | 152.0 |
| I/O構成 | 7 |
| 海運 | other |
| テスト証明書 | Marine / Shipping |
| LKZ_FDB/カタログID | CC-IC10 |
| I/Oソケットの数 | 8 |
| 梱包数量 | 1 |
| ● 保管中 | -40 ... +85 °C |
| 梱包寸法 | 75,00 x 175,00 x 45,00 |
| 製品説明 | AS-i compact module K60 digital 4 DI/4 DQ, IP67 4 x input, maximum 200 mA 4 x output, 1 A, 24 V DC 8 x M12 socket Y-II assignment Mounting plate 3RK1901-0CA00 must be ordered separately |
| 周囲温度 | |
| 保護クラス IP | IP67 |
| ● I/Oの表示 | yellow LED |
| ● Uauxの表示 | green LED |
| ● 運転中 | -25 ... +85 °C |
| 製品のデザイン | digital I/O modules for operation in the field, IP67 - K60 |
| ● ソケット割り当て | |
| データビットの割り当て | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| 一般製品承認 | EMC |
| 特別試験証明書 | |
| スレーブタイプの設計 | standard slave |
| デジタル入力の数 | 4 |
| スイッチング出力の種類 | PNP transistor |
| ●誘導保護 | built-in |
| IOリンクマスター（EF007298） | false |
| 出力電流（EF003202） | 1.0 |
| 出力ソケットの割り当て | 3 = "-", 2/4 = output, 5 = ground terminal |
| デジタル出力の数 | 4 |
| 輸出管理規制 | AL : N / ECCN : N |
| ● 信号<1>最小 | 6 mA |
| 工場渡し標準リードタイム | 80 Day/Days |
| 原材料割増金 | None |
| システムアクセサリ（EF004118） | true |
| ● 短絡保護 | built-in |
| ● 信号<0>最大 | 1.5 mA |
| パッケージサイズの測定単位 | MM |
| 供給電圧DC（EF007534） | ['-', '-'] |
| 出力合計電流最大値 | 4 A |
| 無線規格 GSM (EF008524) | false |
| 接続技術の種類 | 2- and 3-wire technology |
| 無線規格GPRS（EF008523） | false |
| 無線規格UMTS（EF008525） | false |
| デジタル入力の入力電流 | |
| 入力スイッチングレベルHigh min | 10 V |
| ラック組み立て可能（EF007018） | false |
| レール取付可能（EF003972） | FALSE |
| デジタル出力の種類（EF003601） | Other |
| 出力電圧の種類（EF008222） | DC / DC |
| 光インターフェース付き（EF003028） | false |
| ● 周囲温度40℃ | 200 mA |
| フロント組み込み可能（EF007016） | false |
| 供給電圧 AC 50 Hz (EF007532) | ['-', '-'] |
| 供給電圧 AC 60 Hz (EF007533) | ['-', '-'] |
| 出力電圧の電圧の種類 | DC |
| デジタル入力数（EF001992） | 4 |
| 無線規格 Bluetooth (EF007178) | false |
| ASインターフェース合計電流入力最大 | 270 mA |
| 保護等級（IP）（EF005474） | IP67 |
| 信号1の入力電流（EF001428） | 6.0 |
| デジタル出力数（EF001993） | 4 |
| ● AS-Interfaceを使用したセンサー電源 | short-circuit and overload resistant |
| 品番（市場向け品番） | 3RK1400-1DQ01-0AA3 |
| 外部電源24V DCを出力 | using black AS-Interface flat cable |
| 入力許容電圧（EF007554） | ['-', '-'] |
| 無線規格 WLAN 802.11 (EF007179) | false |
| IEC 61508（EF009889）に準拠したSIL | - |
| 入力電圧の種類 | DC |
| デジタル入力設定可能（EF008516） | FALSE |
| HWインターフェース数 USB (EF003025) | 0 |
| 出力許容電圧（EF007553） | ['-', '-'] |
| ASIのサポートプロトコル（EF003051） | true |
| CANのサポートプロトコル（EF003053） | false |
| KNXのサポートプロトコル（EF003055） | false |
| LONのサポートプロトコル（EF003017） | false |
| 電気接続の種類（EF003961） | Screw connection |
| WEEE（2012/19/EU）回収義務 | Yes |
| デジタル出力は設定可能（EF008520） | false |
| 電源の電圧供給の種類 | using AS-Interface |
| ● ASインターフェース/診断の表示 | green/red LED |
| その他のHWインターフェースの数（EF003027） | 0 |
| PROFINETインターフェース数（EF006932） | 0 |
| 安全機能に適しています（EF001597） | false |
| 信号交換時の時間遅延（EF002382） | ['-', '-'] |
| 壁掛け/直付け（EF007020） | FALSE |
| EN 954-1（EF006782）に準拠したカテゴリー | - |
| ハードウェアインターフェース数 RS-232 (EF003021) | 0 |
| ハードウェアインターフェース数 RS-422 (EF003022) | 0 |
| ハードウェアインターフェース数 RS-485 (EF003023) | 0 |
| Modbusのサポートプロトコル（EF003057） | false |
| SERCOSのサポートプロトコル（EF006657） | false |
| TCP/IP のサポートプロトコル (EF003050) | false |
| 供給電圧の電圧タイプ（EF002991） | DC |
| SUCONETのサポートプロトコル（EF003060） | false |
| 電圧の種類（入力電圧）（EF003033） | DC / DC |
| 入力のピン割り当ての設計 | Y-II assignement |
| 出力短絡耐性 | Yes |
| ワイヤレスHWインターフェースの数（EF006933） | 0 |
| 並列HWインターフェースの数（EF003026） | 0 |
| INTERBUSのサポートプロトコル（EF003054） | false |
| PROFIBUSのサポートプロトコル（EF003052） | false |
| 出力のピン割り当ての設計 | Y-II assignement |
| 付属操作エージェント（Ex ia）（EF004141） | - |
| 付属操作エージェント（Ex ib）（EF004142） | - |
| ガスの爆発安全カテゴリー（EF003997） | None |
| DeviceNet のサポートプロトコル (EF003059) | false |
| PROFIsafe のサポートプロトコル (EF007526) | false |
| すべての入力に対するセンサー電源の電流容量 | |
| 粉塵爆発安全区分（EF003998） | None |
| HWインターフェースシリアルTTYの数（EF003024） | 0 |
| EtherNet/IP のサポートプロトコル (EF007521) | false |
| PROFINET IOのサポートプロトコル（EF007525） | false |
| SafetyBUS pのサポートプロトコル（EF007527） | false |
| データハイウェイのサポートプロトコル (EF003058) | false |
| PROFINET CBA のサポートプロトコル (EF007524) | false |
| INTERBUS-Safetyのサポートプロトコル（EF006662） | false |
| DeviceNet Safetyのサポートプロトコル（EF007520） | false |
| 地域別価格グループ / 本社価格グループ | 42C / 42C |
| 他のバスシステムのサポートプロトコル（EF003062） | false |
| 24 VでのDC-13における半導体出力の電流容量 | 1 A |
| 産業用イーサネットのHWインターフェース数（EF003020） | 0 |
| 短絡保護、出力あり（EF003203） | true |
| Foundation Fieldbus (EF007522) のサポートプロトコル | false |
| 入力と出力の電気接続の種類 | M12 screw-type terminals |
| EN ISO 13849-1（EF007399）に準拠した性能レベル | - |
| AS-Interface仕様に準拠した動作電圧 | 26.5 ... 31.6 V |
| AS-Interface Safety at Work (EF007519) のサポートプロトコル | false |
| 別個のバスカプラを介したフィールドバス接続が可能（EF004002） | - |
| センサ電源の短絡および過負荷耐性 | Yes |
| RoHS指令に基づく物質制限への準拠 | Since: 28.05.2009 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 一般製品承認EMC適合宣言確認試験証明書船舶/海運特別試験証明書船舶/海運その他確認その他 | General Product Approval |
