3RK2402-2MG00-2AA2

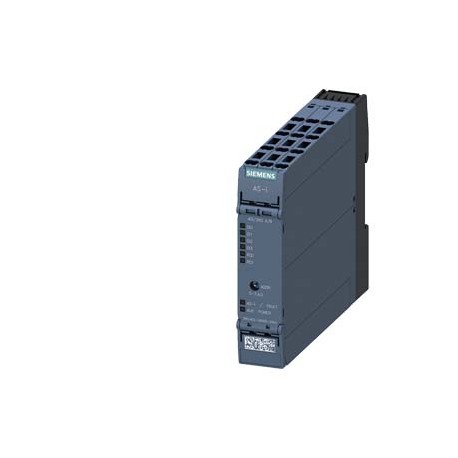

3RK2402-2MG00-2AA2 SIEMENS AS-i SlimLine Compact module SC22.5 digital, A/B slave 4 DI/2 RQ, IP20 4 x inputs..
$0.00米ドル
4823 在庫あり
主な仕様
:Confirmation
EAN:4011209974531
UPC:804766359866
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4011209974531 |
| UPC | 804766359866 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 120 mm |
| 幅 | 22.5 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| 身長 | 100 mm |
| ID1コード | 7; Factory setting, changeable |
| ● 注記 | 200 mA with supply via AS interface / 500 mA with supply via Uaux |
| ● 固体 | 1x (0.5 ... 1.5 mm²), 2x (0.5 ... 1.5 mm²) |
| グループコード | R711 |
| ● 24Vで | 1 A |
| 日付2022年5月3日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | None |
| ● 110Vで | 0.2 A |
| ● 230Vで | 0.1 A |
| 製品グループ | 3720 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 商品コード | 85371098 |
| 製品ファミリー | SlimLine Compact |
| 最終更新日: | 1/18/2021 |
| 参照コード | |
| 正味重量（kg） | 0,247 Kg |
| 表示バージョン | |
| 熱流 | 5 A |
| 深さ（EF000049） | - |
| 幅 (EF000008) | - |
| 固定方法 | screw and snap-on mounting |
| 耐衝撃性 | 15g / 11 ms (modules) or 10g / 11 ms (modules with device connector) |
| 原産国 | Germany |
| 高さ（EF000040） | - |
| テスト証明書 | Marine / Shipping |
| その他の情報 | Sensor supply via Uaux: Auxiliary feed 20 to 30 V DC required to supply the sensor. Sensor supply via AS-i: No additional power required. |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| ● 保管中 | -40 ... +85 °C |
| 梱包寸法 | 111,00 x 157,00 x 38,00 |
| 製品説明 | AS-i SlimLine Compact module SC22.5 digital, A/B slave 4 DI/2 RQ, IP20 4 x inputs for 3-wire sensor Sensor supply can be switched over 2 x outlet relay 1 A DC 24 V spring-type terminals Overall width 22.5 mm |
| 周囲温度 | |
| 製品指定 | Slimline Compact I/O module for use in the control cabinet |
| 保護クラス IP | IP20 |
| ● 最大30V | 270 mA |
| ● 運転中 | -25 ... +70 °C |
| ● ASインターフェース用 | LED green/red |
| 製品のデザイン | AS-i SC22.5, 4DI/2RQ A/B |
| ● ASインターフェースから | 8.5 V |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| アナログ入力の数 | 0 |
| ● AWGケーブル単線 | 1x (20 ... 16), 2x (20 ... 16) |
| 一般製品承認 | EMC |
| スレーブタイプの設計 | A/B slave |
| アナログ出力の数 | 0 |
| デジタル入力の数 | 4 |
| スイッチング出力の種類 | Relays, CO contacts |
| IOリンクマスター（EF007298） | - |
| 出力電流（EF003202） | - |
| デジタル出力の数 | 2 |
| AS-Interfaceスレーブプロファイル | S-7.A.0 |
| 輸出管理規制 | AL : N / ECCN : N |
| ● AWGケーブル撚り線 | 1x (20 ... 16), 2x (20 ... 16) |
| 工場渡し標準リードタイム | 10 Day/Days |
| 原材料割増金 | None |
| システムアクセサリ（EF004118） | - |
| ● EN 61346-2に準拠 | K |
| パッケージサイズの測定単位 | MM |
| 供給電圧DC（EF007534） | - |
| 入力特性の種類 | PNP Type 2 |
| 無線規格 GSM (EF008524) | - |
| 接続技術の種類 | 2- and 3-wire technology |
| 無線規格GPRS（EF008523） | - |
| 無線規格UMTS（EF008525） | - |
| ラック組み立て可能（EF007018） | - |
| レール取付可能（EF003972） | - |
| デジタル出力の種類（EF003601） | - |
| 出力電圧の種類（EF008222） | - |
| 光インターフェース付き（EF003028） | - |
| センサー電源の電圧降下 | |
| フロント組み込み可能（EF007016） | - |
| 供給電圧 AC 50 Hz (EF007532) | - |
| 供給電圧 AC 60 Hz (EF007533) | - |
| 型式試験証明書/試験報告書 | |
| ● 外部補助電圧用 | 4 A |
| デジタル入力数（EF001992） | - |
| 無線規格 Bluetooth (EF007178) | - |
| ● 外部補助電圧から | 1 V |
| 保護等級（IP）（EF005474） | - |
| 信号1の入力電流（EF001428） | - |
| デジタル出力数（EF001993） | - |
| 品番（市場向け品番） | 3RK2402-2MG00-2AA2 |
| 入力許容電圧（EF007554） | - |
| 無線規格 WLAN 802.11 (EF007179) | - |
| IEC 61508（EF009889）に準拠したSIL | - |
| DC-13の出力リレーの電流容量 | |
| デジタル入力設定可能（EF008516） | - |
| HWインターフェース数 USB (EF003025) | - |
| 出力許容電圧（EF007553） | - |
| ASIのサポートプロトコル（EF003051） | - |
| CANのサポートプロトコル（EF003053） | - |
| KNXのサポートプロトコル（EF003055） | - |
| LONのサポートプロトコル（EF003017） | - |
| 電気接続の種類（EF003961） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| AS-iスレーブのアドレス設定の種類 | via front addressing socket |
| ● AS-i Power24Vで最大24V | 270 mA |
| デジタル出力は設定可能（EF008520） | - |
| 安全関連のデジタル入力数 | 0 |
| 電源の電圧供給の種類 | AS-Interface / U_AUX switchable |
| その他のHWインターフェースの数（EF003027） | - |
| PROFINETインターフェース数（EF006932） | - |
| 安全機能に適しています（EF001597） | - |
| 信号交換時の時間遅延（EF002382） | - |
| 壁掛け/直付け（EF007020） | - |
| EN 954-1（EF006782）に準拠したカテゴリー | - |
| ハードウェアインターフェース数 RS-232 (EF003021) | - |
| ハードウェアインターフェース数 RS-422 (EF003022) | - |
| ハードウェアインターフェース数 RS-485 (EF003023) | - |
| Modbusのサポートプロトコル（EF003057） | - |
| SERCOSのサポートプロトコル（EF006657） | - |
| TCP/IP のサポートプロトコル (EF003050) | - |
| 供給電圧の電圧タイプ（EF002991） | - |
| SUCONETのサポートプロトコル（EF003060） | - |
| 電圧の種類（入力電圧）（EF003033） | - |
| 出力短絡耐性 | No |
| ワイヤレスHWインターフェースの数（EF006933） | - |
| 並列HWインターフェースの数（EF003026） | - |
| INTERBUSのサポートプロトコル（EF003054） | - |
| PROFIBUSのサポートプロトコル（EF003052） | - |
| AS-i Power24Vに適した製品機能 | Yes |
| プロトコルはAS-Interfaceプロトコルでサポートされています | Yes |
| ● 入力/出力のステータス表示として | Yellow LED |
| 付属操作エージェント（Ex ia）（EF004141） | - |
| 付属操作エージェント（Ex ib）（EF004142） | - |
| ガスの爆発安全カテゴリー（EF003997） | - |
| DeviceNet のサポートプロトコル (EF003059) | - |
| PROFIsafe のサポートプロトコル (EF007526) | - |
| 接続可能な導体断面の種類 | |
| ● 細撚り、芯線端処理 | 1x (0,25 ... 1,0 mm²), 2x (0,25 ... 1,0 mm²) |
| 粉塵爆発安全区分（EF003998） | - |
| HWインターフェースシリアルTTYの数（EF003024） | - |
| EtherNet/IP のサポートプロトコル (EF007521) | - |
| PROFINET IOのサポートプロトコル（EF007525） | - |
| SafetyBUS pのサポートプロトコル（EF007527） | - |
| データハイウェイのサポートプロトコル (EF003058) | - |
| PROFINET CBA のサポートプロトコル (EF007524) | - |
| ● 芯線処理を施さずに細撚り | 1x (0.5 ... 1.5 mm²), 2x (0.5 ... 1.5 mm²) |
| デバイスコネクタへのインターフェースの電流容量 | |
| INTERBUS-Safetyのサポートプロトコル（EF006662） | - |
| DeviceNet Safetyのサポートプロトコル（EF007520） | - |
| 地域別価格グループ / 本社価格グループ | 42C / 42C |
| 他のバスシステムのサポートプロトコル（EF003062） | - |
| 産業用イーサネットのHWインターフェース数（EF003020） | - |
| 短絡保護、出力あり（EF003203） | - |
| Foundation Fieldbus (EF007522) のサポートプロトコル | - |
| 入力と出力の電気接続の種類 | Spring-loaded terminals |
| EN ISO 13849-1（EF007399）に準拠した性能レベル | - |
| AS-Interface仕様に準拠した動作電圧 | 18 ... 31.6 V |
| AC-15、230 V、50/60 Hzでの出力リレーの電流容量 | 3 A |
| ASインターフェースのプロファイル導体からの消費電流 | |
| AS-Interface Safety at Work (EF007519) のサポートプロトコル | - |
| 別個のバスカプラを介したフィールドバス接続が可能（EF004002） | - |
| センサ電源の短絡および過負荷耐性 | Yes |
| RoHS指令に基づく物質制限への準拠 | Since: 01.05.2012 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 周囲温度40℃におけるすべての入力に対するセンサー電源の電流容量 | 500 mA |
| ● DIN 40719に準拠 IEC 204-2に準拠 IEC 750に準拠 | A |
| 一般製品承認EMC適合宣言確認試験証明書船舶/輸送型式試験証明書/試験報告書その他確認その他 | General Product Approval |
製品説明
COMPACT MODULE AS-I SLIMLINE IP20, SLAVE A/B DIG, 4DI/2RQ SPRING TERMINALS, 22.5 MM 4 INPUTS P. SENSORS 3 WIRES ALIMENT.SWITCHABLE SENSORS 2 OUTPUTS TO RELE 1A
