3RM1101-2AA14

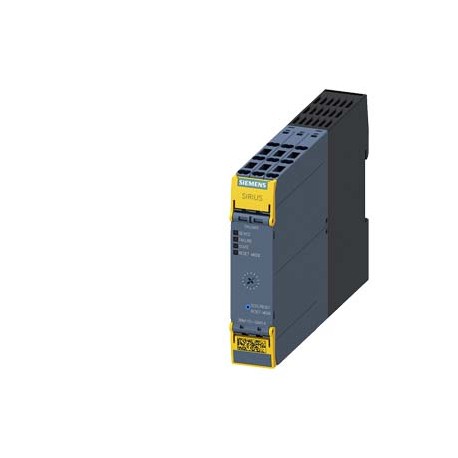

3RM1101-2AA14 SIEMENS Fail-safe direct starter, 3RM1, 500 V, 0 0.12 kW, 0.1 0.5 A, 110-230 V AC, spring-type..
$0.00米ドル
3879 在庫あり
主な仕様
:Confirmation
EAN:4011209914629
UPC:887621775506
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4011209914629 |
| UPC | 887621775506 |
| エティム | 5 |
| MTTFd | 75 y |
| 深さ | 141.6 mm |
| 幅 | 22.5 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| 身長 | 100 mm |
| - 固体 | 1x (0.5 ... 4 mm²) |
| グループコード | R711 |
| 安全な状態 | Load circuit open |
| 旅行クラス | CLASS 10A |
| — 上向き | 50 mm |
| メタルファクター | None |
| — フォワード | 0 mm |
| ● 110Vで | 0.2 mA |
| ● 230Vで | 0.4 mA |
| ● 50 Hzで | 110 ... 230 V |
| ● 60 Hzで | 110 ... 230 V |
| 日付2022年5月11日 | Subject to change without notice© Copyright Siemens 2022 |
| オン遅延時間 | 90 ... 120 ms |
| 製品グループ | 3762 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| — 後ろ向き | 0 mm |
| — 下向き | 50 mm |
| 商品コード | 85371098 |
| オフ遅延時間 | 60 ... 90 ms |
| 製品ファミリー | SIRIUS 3RM1 motor starters |
| 最終更新日: | 11/3/2021 |
| 正味重量（kg） | 0,311 Kg |
| — 横に | 0 mm |
| 深さ（EF000049） | 141.6 |
| 幅 (EF000008) | 22.5 |
| 固定方法 | screw and snap-on mounting onto 35 mm standard mounting rail |
| 最小負荷[%] | 20 %; from set rated current |
| 製品カテゴリー | Motor starter |
| 製品機能 | fail-safe direct starter |
| 必要な間隔 | |
| 耐衝撃性 | 6g / 11 ms |
| ● ダイレクトスタート | Yes |
| 原産国 | Germany |
| 高さ（EF000040） | 100.0 |
| 取り付け位置 | vertical, horizontal, standing (observe derating) |
| ● 1定格値 | 50 Hz |
| ● 2定格値 | 60 Hz |
| ● 初期値 | 0.85 |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 故障率[FIT] | |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -40 ... +70 °C |
| 梱包寸法 | 36,00 x 109,00 x 152,00 |
| 製品説明 | Fail-safe direct starter, 3RM1, 500 V, 0 - 0.12 kW, 0.1 - 0.5 A, 110-230 V AC, spring-type terminals |
| 周囲温度 | |
| 動作電流 | |
| 製品指定 | Fail-safe direct starter |
| ヒューズ付き（EF006693） | false |
| 過電圧カテゴリー | III |
| 耐振動性 | 1 ... 6 Hz, 15 mm; 20 m/s², 500 Hz |
| ● 運転中 | 30 mA |
| ● 輸送中 | -40 ... +70 °C |
| ● フルスケール値 | 1.1 |
| ● 逆始動 | No |
| ACでの制御電流 | |
| DCでの制御電流 | |
| 製品のデザイン | With electronic overload protection and safety-related disconnection |
| プロトコルがサポートされている | |
| ● AC定格値 | 110 V |
| ● DC定格値 | 110 V |
| ● 主な連絡先 | |
| ● 単線または撚線 | 0.5 ... 4 mm² |
| ● 電源を入れるとき | 13 mA |
| 伝導干渉 | |
| ● PROFIsafeプロトコル | No |
| ● 接地部品用 | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ACでの動作電圧 | |
| — バイパス回路付き | 1.4 W |
| 一般製品承認 | EMC |
| リリースクラス（EF006668） | CLASS 10 A |
| 製品タイプの指定 | 3RM1 |
| ● PROFINET IOプロトコル | No |
| ● 50Hz定格値 | 110 ... 230 V |
| ● 60 Hz定格値 | 110 ... 230 V |
| ● ACの信号<1>の場合 | 93 ... 253 V |
| ● DCの信号<1>の場合 | 79 ... 121 |
| ● 40℃定格値 | 0.5 A |
| ● 50℃定格値 | 0.5 A |
| ● 55℃定格値 | 0.5 A |
| ● 60℃定格値 | 0.5 A |
| ● スイッチング状態ON | |
| ● AC信号<0>の場合 | 0 ... 40 V |
| ● DC信号<0>の場合 | 0 ... 40 V |
| 輸出管理規制 | AL : N / ECCN : N |
| ●補助接点用 | |
| ● スイッチング状態OFF | |
| 安全側故障率（SFF） | 99.4 % |
| 工場渡し標準リードタイム | On request |
| 原材料割増金 | None |
| 変圧器付き（EF000278） | false |
| 動作周波数最大 | 1 1/s |
| パッケージサイズの測定単位 | MM |
| ACでの制御電源電圧 | |
| モーター保護の種類 | solid-state |
| ●主電流回路用 | spring-loaded terminals (push-in) |
| 物質の禁止（日付） | 03/01/2017 |
| 動作電圧定格値 | 48 ... 500 V |
| 電気接続の種類 | spring-loaded terminals (push-in) for main circuit, spring-loaded terminals (push-in) for control circuit |
| ● 動作中は110V | 25 mA |
| ● 動作中は230V | 14 mA |
| 危険場所での使用 | Functional Safety/Safety of Machinery |
| 始動時の最大電流容量 | 4 A |
| 制御電源電圧1（AC） | |
| 機能テスト間隔の最大値 | 1 y |
| デジタル入力の入力電流 | |
| デジタル入力の入力電圧 | |
| 絶縁電圧定格値 | 500 V |
| ● 電源投入時に110V | 40 mA |
| ● 電源投入時230V | 25 mA |
| ● AC 400 V定格値 | 0.5 A |
| ● サイドバイサイドマウント | |
| スイッチング接点の設計 | Hybrid |
| ● UL定格値に準拠 | 480 V |
| ● 本質的なデバイス保護 | Yes |
| モータースターターの種類（EF009598） | - |
| 制御電源電圧周波数 | |
| ● CSA定格値による | 400 V |
| ● AC-3、400V定格値 | 0.5 A |
| ● スタンバイモードの動作 | 4 mA |
| レール取付可能（EF003972） | - |
| 動作周波数1定格値 | 50 Hz |
| 動作周波数2定格値 | 60 Hz |
| 外部リセット可能（EF003426） | - |
| SN 31205に準拠した空気圧 | 900 ... 1 060 hPa |
| 製品機能バス通信 | No |
| 動作中の相対湿度 | 10 ... 95 % |
| ● 主接点用AWGケーブル | 1x (20 ... 12) |
| 保護等級（IP）（EF005474） | IP20 |
| EN ISO 13849-1に準拠したカテゴリー | 4 |
| サージ電圧耐性定格値 | 6 kV |
| 品番（市場向け品番） | 3RM1101-2AA14 |
| IEC 60947-1に準拠したEMC耐性 | Class A |
| 表示灯の数（EF001965） | - |
| 定格動作電流 Ie (EF001443) | 0.5 |
| 作動用電圧タイプ（EF008242） | AC/DC |
| 短絡解除装置付き（EF006691） | false |
| EN 60204-1に準拠した停止カテゴリー | 0 |
| ●補助回路および制御回路用 | spring-loaded terminals (push-in) |
| 保護等級（NEMA）（EF011959） | - |
| コマンドポジション数（EF001372） | 0 |
| 緊急停止に適しています（EF001433） | - |
| ASIのサポートプロトコル（EF003051） | - |
| CANのサポートプロトコル（EF003053） | - |
| LONのサポートプロトコル（EF003017） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| ● 主回路と補助回路の間 | 500 V |
| IEC 81346-2に準拠した参照コード | Q |
| 主電流回路の極数 | 3 |
| モーターの非シールド最大配線長 | 100 m |
| ● 補助接点用AWGケーブル | 1x (20 ... 16), 2x (20 ... 16) |
| Modbusのサポートプロトコル（EF003057） | - |
| SERCOSのサポートプロトコル（EF006657） | - |
| TCP/IP のサポートプロトコル (EF003050) | - |
| 平均診断範囲レベル（DCavg） | 99 % |
| 製品機能短絡保護 | No |
| ● スタンバイモードで110 Vで動作 | 8 mA |
| ● スタンバイモードで230 Vで動作 | 6 mA |
| ● 制御回路と補助回路間 | 250 V |
| 安全関連要求によるオフ遅延時間 | |
| SUCONETのサポートプロトコル（EF003060） | - |
| 制御電源電圧1（DC定格値） | 110 V |
| 過負荷解除電流設定（EF002336） | ['0.5', '0.5'] |
| INTERBUSのサポートプロトコル（EF003054） | - |
| PROFIBUSのサポートプロトコル（EF003052） | - |
| プロトコルはAS-Interfaceプロトコルでサポートされています | No |
| IEC 61508-2に準拠した安全装置の種類 | Type B |
| ● IEC 61000-4-4に基づく破裂による | 3 kV / 5 kHz |
| DeviceNet のサポートプロトコル (EF003059) | - |
| PROFIsafe のサポートプロトコル (EF007526) | - |
| IEC 60947-4-2に準拠した機器バリアント | 3 |
| 補助接点のCO接点数 | 1 |
| 接続可能な導体断面の種類 | |
| — コアエンド処理を施した細撚り | 1x (0.5 ... 2.5 mm²) |
| ● 細撚り、芯線端処理 | 0.5 ... 2.5 mm² |
| 定格電力、460 V、60 Hz、3相（EF009600） | - |
| 定格電力、575 V、60 Hz、3相（EF009601） | - |
| 制御電源電圧の種類 | AC/DC |
| EtherNet/IP のサポートプロトコル (EF007521) | - |
| PROFINET IOのサポートプロトコル（EF007525） | - |
| SafetyBUS pのサポートプロトコル（EF007527） | - |
| 安全な絶縁のための最大許容電圧 | |
| 定格動作電力（AC-3、400 V）（EF001364） | 0.12 |
| データハイウェイのサポートプロトコル (EF003058) | - |
| PROFINET CBA のサポートプロトコル (EF007524) | - |
| IEC 61508に準拠したハードウェアフォールトトレランス | 1 |
| 補助回路および制御回路における電力損失 [W] | |
| — コアエンド処理なしで細く撚り合わせた | 1x (0.5 ... 4 mm²) |
| ● 芯線処理を施さずに細撚り | 0.5 ... 4 mm² |
| EN 62061に準拠した高需要率のPFHD | 0.00000002 1/h |
| 定格制御電源電圧 Us（DC）（EF003980） | ['110', '110'] |
| 操作装置コネクタ3ZY12に適合 | No |
| ●電源逆接続保護用 | Yes |
| ● 制御入力によるスイッチオフ時最大 | 90 ms |
| ● 電源電圧最大で電源を切った場合 | 120 ms |
| IEC 60947-1に準拠したEMC放射干渉 | class A |
| AC-3、400 Vでの定格動作電流（EF009602） | - |
| EN 62061に準拠したSILクレーム制限（サブシステム） | SILCL 3 |
| IEC 61508に準拠した低需要率のPFDavg | 0.000018 |
| INTERBUS-Safetyのサポートプロトコル（EF006662） | - |
| IEC 61000-4-2に準拠した静電放電 | 6 kV contact discharge / 8 kV air discharge |
| 機械的耐用年数（スイッチングサイクル）標準 | 15 000 000 |
| EN ISO 13849-1に準拠した性能レベル（PL） | e |
| IEC 61508に準拠した安全度水準（SIL） | 3 |
| DeviceNet Safetyのサポートプロトコル（EF007520） | - |
| IEC 61000-4-3に準拠したフィールドベースの干渉 | 10 V/m |
| ACでの信号<1>のデジタル入力の入力電流 | |
| 地域別価格グループ / 本社価格グループ | 41D / 41D |
| 他のバスシステムのサポートプロトコル（EF003062） | - |
| AC信号<0>によるデジタル入力の入力電流 | |
| 3相モーターの動作電力（400 V、50 Hz） | 0 ... 0.12 kW |
| IEC 60529に準拠した前面のタッチ保護 | finger-safe |
| 周囲温度、動作上限（EF009603） | - |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | ['110', '230'] |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | ['110', '230'] |
| 主接点の接続可能な導体断面積 | |
| ● 認識可能な危険な故障率（λdd） | 1 400 FIT |
| Foundation Fieldbus (EF007522) のサポートプロトコル | - |
| 温度補償過負荷保護（EF009604） | - |
| 接続可能な導体断面積としてコード化されたAWG番号 | |
| 設置高度（海抜最大） | 4 000 m; For derating see manual |
| 前面にIEC 60529準拠の保護等級IP | IP20 |
| 動作電圧の相対的な対称許容範囲 | 10 % |
| IEC 60947-4-3（EF012390）に準拠した調整クラス | - |
| 定格動作電力（AC-3、230 V、3相）（EF009599） | - |
| 主回路の電気接続の種類（EF006819） | Other |
| CISPR11に準拠した伝導HF干渉放射 | Class B for domestic, business and commercial environments; Class A for industrial environments at 110 V DC |
| CISPR11に準拠したフィールド結合HF干渉放射 | Class B for domestic, business and commercial environments; Class A for industrial environments at 110 V DC |
| 動作周波数の相対的な対称許容範囲 | 10 % |
| ● 認識できない危険な故障率（λdu） | 16 FIT |
| 補助接点用接続可能導体断面積 | |
| 内部テスト機能による診断テスト間隔の最大値 | 600 s |
| ● IEC 61000-4-5に準拠した導体アースサージによる | 4 kV signal lines 2 kV |
| AS-Interface Safety at Work (EF007519) のサポートプロトコル | - |
| IEC 60721に準拠した動作中の環境カテゴリー | 3K6 (no ice formation, only occasional condensation), 3C3 (no salt mist), 3S2 (sand must not get into the devices), 3M6 |
| ● IEC 61000-4-6に準拠した高周波放射による | 10 V |
| 動作範囲係数制御電源電圧定格値DC | |
| DCにおける制御電源電圧の相対的な負の許容範囲 | 15 % |
| DCにおける制御電源電圧の相対的な正の許容範囲 | 10 % |
| ● IEC 61000-4-5に準拠した導体間サージによる | 2 kV |
| 常開接点としての補助接点の数（EF001376） | - |
| ATEXに関するIEC 61508に準拠したハードウェアフォールトトレランス | 0 |
| ● AC-53a、400V、周囲温度40℃、定格値 | 0.5 A |
| ATEXに関するEN 62061に準拠した高需要率のPFHD | 0.00000005 1/h |
| 定格条件付き短絡電流、タイプ2、230 V (EF009606) | - |
| 定格条件付き短絡電流、タイプ2、400 V (EF009605) | - |
| 常閉接点としての補助接点の数（EF001377） | - |
| 補助接点の動作電流（DC-13、最大24V） | 1 A |
| ATEXに関するIEC 61508に準拠した低需要率のPFDavg | 0.0005 |
| AC-15、最大230 Vでの補助接点の動作電流 | 3 A |
| ATEXに関するIEC 61508準拠の安全度水準（SIL） | SIL2 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.03.2017 |
| 定格条件付き短絡電流、タイプ1、480 Y/277 V (EF009607) | - |
| 定格条件付き短絡電流、タイプ1、600 Y/347 V (EF009608) | - |
| IEC 61508に準拠した耐用年数または耐用年数のT1値 | 20 y |
| REACH第33条 候補者の最新リストに従って通知する義務 | 4,4'-isopropylidened... CAS-No. 80-05-7 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):4,4'-isopropylidenediphenol (Bisphenol A, BPA)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 動作範囲係数制御電源電圧定格値AC 50 Hz | |
| 動作範囲係数制御電源電圧定格値AC 60 Hz | |
| 60 HzのACにおける制御電源電圧の相対的な負の許容範囲 | 15 % |
| 60 HzのACにおける制御電源電圧の相対的な正の許容範囲 | 10 % |
| 補助電流回路および制御電流回路の電気接続の種類（EF006979） | Other |
| 調整可能な電流応答値電流依存過負荷解放の電流 | 0.1 ... 0.5 A |
| ATEXに関するIEC 61508に準拠した耐力試験間隔または耐用年数のT1値 | 3 y |
| 一般製品承認EMC確認危険場所での使用機能安全/機械安全性適合宣言試験証明書その他鉄道型式検査証明書型式試験証明書/試験報告書確認特別試験証明書 | General Product Approval |
