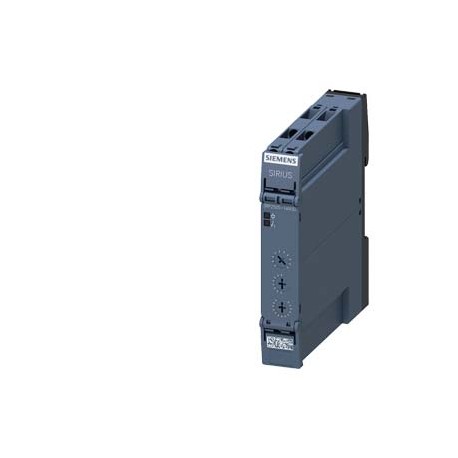

3RP2505-1AW30
3RP2505-1AW30 SIEMENS Timing relay, Multifunction 1 change-over contact, 13 functions 7 time ranges (0.05 s...
$0.00米ドル
3402 在庫あり
主な仕様
:
EAN:4011209943476
UPC:887621914813
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4011209943476 |
| UPC | 887621914813 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 90 mm |
| 幅 | 17.5 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| 身長 | 100 mm |
| ● DCで | 12 ... 240 V |
| ● 固体 | 1x (0.5 ... 4.0 mm²), 2x (0.5 ... 2.5 mm²) |
| グループコード | R711 |
| — 上向き | 0 mm |
| ● 24Vで | 0.4 A |
| 日付2022年5月5日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | LAO----- |
| — フォワード | 0 mm |
| ● オンディレイ | Yes |
| ● 125Vで | 0.2 A |
| ● 240Vで | 5 A |
| ● 250Vで | 3 A |
| ● 50 Hzで | 12 ... 240 V |
| ● 60 Hzで | 12 ... 240 V |
| ● 立ち往生 | 20 ... 14 |
| 製品グループ | 4952 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 回復時間 | 250 ms |
| — 後ろ向き | 0 mm |
| — 下向き | 0 mm |
| ● オフ遅延 | No |
| 商品コード | 85364900 |
| 製品ファミリー | SIRIUS 3RP25 timing relays 17.5 mm and 22.5 mm |
| 最終更新日: | 12/9/2021 |
| 正味重量（kg） | 0,146 Kg |
| 調整可能な時間 | 0.05 s ... 100 h |
| 熱流 | 5 A |
| — 横に | 0 mm |
| 深さ（EF000049） | 90.0 |
| 幅 (EF000008) | 17.5 |
| 固定方法 | screw and snap-on mounting onto 35 mm standard mounting rail |
| 製品機能 | |
| 必要な間隔 | |
| ● 不揮発性 | No |
| ● リレー出力 | Yes |
| 原産国 | Germany |
| 高さ（EF000040） | 100.0 |
| 海運 | other |
| 最小オン期間 | 35 ms |
| 取り付け位置 | any |
| 製品コンポーネント | |
| 締め付けトルク | 0.6 ... 0.8 N·m |
| ● 初期値 | 0.8 |
| ● 脈拍遅延 | Yes |
| ● パルス整形 | Yes |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| スイッチング機能 | |
| 断熱材の種類 | Basic insulation |
| ● 保管中 | -40 ... +85 °C |
| ● 活電部用 | |
| 梱包寸法 | 36,00 x 109,00 x 126,00 |
| 製品説明 | Timing relay, Multifunction 1 change-over contact, 13 functions 7 time ranges (0.05 s...100 h) 12...240 V AC/DC at 50/60 Hz AC with LED, Screw terminal |
| 周囲温度 | |
| 汚染度 | 3 |
| 突入電流ピーク | |
| 製品指定 | timing relay |
| 保護クラス IP | IP20 |
| ● 運転中 | -25 ... +60 °C |
| ● 輸送中 | -40 ... +85 °C |
| ● フルスケール値 | 1.1 |
| 時間範囲（EF003384） | ['0.05', '360000.0'] |
| 製品のデザイン | 13 functions |
| CO連絡先の数 | |
| NCコンタクトの数 | |
| NOコンタクトの数 | |
| ● 付加的なオンディレイ | Yes |
| ● 遅延スイッチング | 0 |
| 伝導干渉 | |
| 電力損失[W]最大 | 2 W |
| 電源の影響 | 1% in the whole voltage range to the set runtime |
| ● 接地部品用 | |
| ● スターデルタ回路 | No |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ● AWGケーブル単線 | 1x (20 ... 12), 2x (20 ... 14) |
| 一般製品承認 | EMC |
| 制御電源電圧1 | |
| 製品タイプの指定 | 3RP25 |
| 相対的な繰り返し精度 | 1 %; +/- |
| ● 接触する | Yes |
| 適合宣言 | Test Certificates |
| ● 瞬時の接触 | 0 |
| ● パッシングブレーキ接触 | Yes |
| ● 半導体出力 | No |
| 輸出管理規制 | AL : N / ECCN : N |
| 公称電流（EF000001） | - |
| ● AWGケーブル撚り線 | 1x (20 ... 12), 2x (20 ... 14) |
| 工場渡し標準リードタイム | 10 Day/Days |
| 原材料割増金 | None |
| ● OFF遅延/瞬時 | No |
| パッケージサイズの測定単位 | MM |
| 物質の禁止（日付） | 09/12/2014 |
| 関数スターデルタ（EF003380） | false |
| プラグインソケット付き（EF003360） | true |
| EN 954-1に準拠したカテゴリー | none |
| 制御電源電圧1（AC） | |
| スイッチング接点の材質 | AgSnO2 |
| ● サイドバイサイドマウント | |
| 突入電流ピークの持続時間 | |
| 絶縁試験用の試験電圧 | 2.5 kV |
| ● 遅延パルス/瞬時パルス | No |
| ● パルス整形/瞬時 | No |
| 関数パルス整形（EF003403） | true |
| 制御電源電圧周波数1 | 50 ... 60 Hz |
| 動作中の相対湿度 | 10 ... 95 % |
| ● オンディレイ/瞬時接点 | No |
| 接続可能な導体断面積 | |
| ● 加算オンディレイ/瞬時 | No |
| リモート操作可能（EF003361） | false |
| 半導体出力付き（EF003373） | false |
| サージ電圧耐性定格値 | 4 000 V |
| ● オンディレイ/オフディレイ/瞬時 | No |
| 品番（市場向け品番） | 3RP2505-1AW30 |
| IEC 61812-1に準拠したEMC耐性 | corresponds to degree of severity 3 |
| リモコンとして最適 (EF003362) | false |
| 作動用電圧タイプ（EF008242） | AC/DC |
| フロントマウントに適合（EF001127） | screw and snap-on mounting onto 35 mm standard mounting rail |
| 電気接続の種類（EF003961） | Screw connection |
| WEEE（2012/19/EU）回収義務 | Yes |
| 制御信号によるスイッチング機能 | |
| ● 遅延時間付きスターデルタ回路 | No |
| IEC 81346-2に準拠した参照コード | K |
| ● パッシングブレーキ接触/瞬時 | No |
| 周囲の温度の影響 | 1% in the whole temperature range to the set runtime |
| 機能遅延通電（EF003374） | true |
| 補助接点の接触信頼性 | one incorrect switching operation of 100 million switching operations (17 V, 5 mA) |
| 製品拡張オプションのリモコン | No |
| 製品拡張にはリモコンが必要 | No |
| 制御端子の非フローティング設計 | Yes |
| ● IEC 61000-4-4に基づく破裂による | 2 kV network connection / 1 kV control connection |
| ● パルススタートで対称的に点滅 | Yes |
| 電源切断時の機能遅延（EF003401） | false |
| 接続ネジのネジ山の設計 | M3 |
| IEC 60068-2-27に準拠した耐衝撃性 | 11g / 15 ms |
| 接続可能な導体断面の種類 | |
| ● 細撚り、芯線端処理 | 1x (0.5 ... 4 mm²), 2x (0.5 ... 1.5 mm²) |
| ● パルススタートで非対称に点滅 | No |
| 制御電源電圧の種類 | AC/DC |
| 誘導負荷でのスイッチング容量電流 | 0.01 ... 3 A |
| ● インターバルスタートで対称的に点滅 | Yes |
| ● すれ違い接触/瞬間接触 | No |
| 補助接点ブロック（EF006952）に差し込み可能 | false |
| 3RT2コンタクタの最大動作周波数 | 5 000 1/h |
| IEC 60068-2-6に準拠した耐振動性 | 10 ... 55 Hz / 0.35 mm |
| ● インターバルスタートで非対称に点滅 | No |
| 出力、可逆遅延/非遅延 (EF006988) | false |
| 定格制御電源電圧 Us（DC）（EF003980） | ['12', '240'] |
| IEC 61812-1に準拠したEMC放射干渉 | ambience A (industrial sector) |
| ● 制御信号が無効でも再トリガー可能 | Yes |
| IEC 61000-4-2に準拠した静電放電 | 4 kV contact discharge / 8 kV air discharge |
| 機械的耐用年数（スイッチングサイクル）標準 | 10 000 000 |
| AC-15における補助接点の動作電流 | |
| DC-13の補助接点の動作電流 | |
| IEC 61000-4-3に準拠したフィールドベースの干渉 | 10 V/m |
| 通電時の機能フローティング接点（EF003378） | true |
| 地域別価格グループ / 本社価格グループ | 41H / 41H |
| UL準拠の補助接点の接触定格 | R300 / B300 |
| ● スイッチオンの制御信号でレトロトリガ可能 | Yes |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | ['12', '240'] |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | ['12', '240'] |
| フルスケール値に対する相対的な設定精度 | 5 %; +/- |
| 接続可能な導体断面積としてコード化されたAWG番号 | |
| 通電停止時の機能フローティング接点（EF003402） | true |
| 設置高度（海抜最大） | 2 000 m |
| 前面にIEC 60529準拠の保護等級IP | IP20 |
| 一時停止から始まる時計機能、変数（EF003365） | false |
| クロック機能、パルス開始、可変（EF003366） | false |
| DINレール（トップハットレール）取り付けに適しています（EF007250） | screw and snap-on mounting onto 35 mm standard mounting rail |
| 制御信号によるインターバルリレーのスイッチング機能 | |
| ● リレー出力の切り替えは遅延/遅延なし | No |
| ● パルススタート/瞬時点滅 | No |
| 出力数、遅延、切替接点（EF006840） | 1 |
| ● IEC 61000-4-5に準拠した導体アースサージによる | 2 kV |
| 出力数、遅延、常時開接点（EF006839） | 0 |
| 出力数、遅延なし、切替接点（EF006837） | 0 |
| ● インターバルスタート/瞬時点滅 | No |
| 機能点滅、一時停止開始、一定時間（EF003363） | true |
| 機能点滅、パルス始動、固定時間（EF003364） | true |
| 出力数、遅延、常時閉接点（EF006838） | 0 |
| 出力数、遅延なし、常時開接点（EF006836） | 0 |
| 動作範囲係数制御電源電圧定格値DC | |
| 補助回路および制御回路の電気接続の種類 | screw-type terminals |
| ● IEC 61000-4-5に準拠した導体間サージによる | 1 kV |
| 出力数、遅延なし、常時閉接点（EF006835） | 0 |
| 電気的耐久性（スイッチングサイクル）AC-15、230 V（標準） | 100 000 |
| RoHS指令に基づく物質制限への準拠 | Since: 12.09.2014 |
| 補助回路および制御回路用の製品コンポーネント取り外し可能な端子 | Yes |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 動作範囲係数制御電源電圧定格値AC 50 Hz | |
| 動作範囲係数制御電源電圧定格値AC 60 Hz | |
| ● 非アクティブ制御信号/瞬時接触によるレトロトリガ可能 | No |
| ● スイッチオン制御信号/瞬時接点によるレトロトリガ可能 | No |
| 補助スイッチの短絡保護のためのヒューズリンクの設計が必要 | fuse gL/gG: 4 A |
| 汚染度3定格値を有するIEC 60664準拠の過電圧カテゴリーIIIの絶縁電圧 | 300 V |
| 一般製品承認EMC確認適合宣言試験証明書海上/船舶英国適合宣言型式試験証明書/試験報告書海上/船舶その他確認 | General Product Approval |
