3RQ3118-2AM00

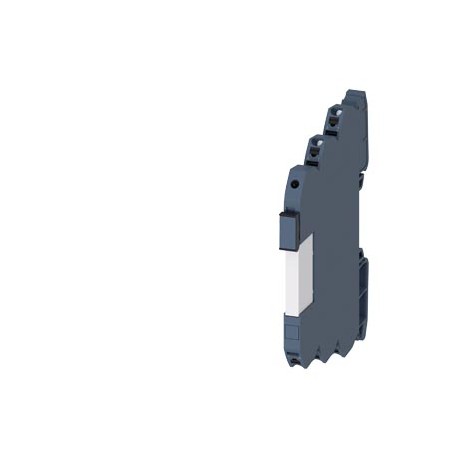

3RQ3118-2AM00 SIEMENS Output coupler with plug-in Relay, 1 change-over contact Spring-type terminal (push-in..
$0.00米ドル
3700 在庫あり
主な仕様
:
EAN:4047621000435
UPC:804766216565
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4047621000435 |
| UPC | 804766216565 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 76 mm |
| 幅 | 6.2 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| 身長 | 93 mm |
| ● 固体 | 1x (0.25 ... 2.5 mm²) |
| グループコード | R711 |
| ワイヤーの長さ | |
| — 上向き | 0 mm |
| ● 24Vで | 3 A |
| 日付2022年5月3日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | None |
| — フォワード | 0 mm |
| ● 125Vで | 0.2 A |
| ● 250Vで | 3 A |
| ● 立ち往生 | 20 ... 14 |
| オン遅延時間 | |
| 製品グループ | 4950 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| — 後ろ向き | 0 mm |
| — 下向き | 0 mm |
| 商品コード | 85364190 |
| オフ遅延時間 | 13 ms |
| 製品ファミリー | Coupling relays |
| 最終更新日: | 5/6/2021 |
| 正味重量（kg） | 0,036 Kg |
| 熱流 | 6 A |
| 電圧の種類 | DC |
| — 横に | 0 mm |
| ● 定格値 | 24 V |
| 深さ（EF000049） | 76.0 |
| 幅 (EF000008) | 6.2 |
| 固定方法 | snap-on mounting |
| 製品カテゴリー | SIRIUS 3RQ3 coupling relays in slim design |
| 必要な間隔 | |
| 耐衝撃性 | |
| ● リレー出力 | Yes |
| 原産国 | Tunisia |
| 高さ（EF000040） | 93.0 |
| 取り付け位置 | any |
| 製品コンポーネント | |
| ● DC最大時 | 12 ms |
| ● 初期値 | 0.8 |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| 切り替え行動 | monostable |
| ● 保管中 | -40 ... +85 °C |
| ● 活電部用 | |
| 梱包寸法 | 8,00 x 97,00 x 82,00 |
| 製品説明 | Output coupler with plug-in Relay, 1 change-over contact Spring-type terminal (push-in) 24 V DC Enclosure width 6.2 mm Thermal current 6A |
| 周囲温度 | |
| 表示バージョンLED | Yes |
| 製品指定 | Coupling relays with plug-in relay |
| 保護クラス IP | IP20 |
| 耐振動性 | |
| ● 運転中 | -25 ... +60 °C |
| ● 輸送中 | -40 ... +85 °C |
| ● フルスケール値 | 1.25 |
| 消費有効電力 | 0.3 W |
| 製品のデザイン | Output coupling link |
| 最小注文数量 | 5 |
| 伝導干渉 | |
| ● 接地部品用 | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ● AWGケーブル単線 | 1 x (20 ... 14) |
| 一般製品承認 | EMC |
| 製品タイプの指定 | 3RQ3 |
| 適合宣言 | Test Certificates |
| スイッチング接点の種類 | Changeover contact |
| ● 半導体出力 | No |
| 輸出管理規制 | AL : N / ECCN : N |
| 公称電流（EF000001） | - |
| ● AWGケーブル撚り線 | 1x (20 ... 14) |
| 工場渡し標準リードタイム | 50 Day/Days |
| 原材料割増金 | None |
| 動作周波数最大 | 72 000 1/h |
| パッケージサイズの測定単位 | MM |
| 英国適合宣言 | |
| DCでの制御電源電圧 | |
| 物質の禁止（日付） | 03/25/2015 |
| 駆動、偏光（EF003355） | Polarized |
| LED表示付き（EF005950） | true |
| スイッチング接点の材質 | AgSnO2 |
| ● IEC 60068-2-6に準拠 | 6 ... 150 Hz: 2 g |
| ● サイドバイサイドマウント | |
| ソケット付き（EF003359） | true |
| ● IEC 60068-2-27に準拠 | sinusoidal half-wave 15g / 11 ms |
| 製品コンポーネントプラグインソケット | Yes |
| スイッチ接点の種類（EF003358） | Single contact |
| 取り外し可能なクランプ付き（EF003340） | false |
| 動作中の相対湿度 | 10 ... 95 % |
| 接続可能な導体断面積 | |
| 製品機能取り外し可能な端子 | No |
| 保護等級（IP）（EF005474） | IP20 |
| ドライブ、姿勢切り替え（EF003356） | Mono stable |
| サージ電圧耐性定格値 | 4 kV |
| 品番（市場向け品番） | 3RQ3118-2AM00 |
| IEC 60947-1に準拠したEMC耐性 | corresponds to degree of severity 3 |
| 作動用電圧タイプ（EF008242） | DC |
| DC-13の出力リレーの電流容量 | |
| 電気接続の種類（EF003961） | Spring clamp connection |
| WEEE（2012/19/EU）回収義務 | Yes |
| 強制ガイド接点付き（EF003357） | false |
| リレー操作機構の設計 | poled |
| IEC 81346-2に準拠した参照コード | K |
| LEDによるステータス表示としてバージョンを表示 | LED green |
| 外装材の可燃性クラス | UL94 V-0 |
| 補助接点の接触信頼性 | one incorrect switching operation of 100 million switching operations (17 V, 5 mA) |
| ● 制御回路と補助回路間 | 300 V |
| 出力短絡耐性 | No |
| ● IEC 61000-4-4に基づく破裂による | 2 kV |
| 補助接点のCO接点数 | 1 |
| 接続可能な導体断面の種類 | |
| ● 細撚り、芯線端処理 | 1x (0.25 ... 1.5 mm²) |
| 安全な絶縁のための最大許容電圧 | |
| ● 芯線処理を施さずに細撚り | 1x (0.25 ... 2.5 mm²) |
| 定格制御電源電圧 Us（DC）（EF003980） | ['-', '-'] |
| IEC 60947-1に準拠したEMC放射干渉 | ambience A (industrial sector) |
| IEC 61000-4-2に準拠した静電放電 | 6 kV contact discharge / 8 kV air discharge |
| 機械的耐用年数（スイッチングサイクル）標準 | 10 000 000 |
| AC-15における補助接点の動作電流 | |
| DC-13の補助接点の動作電流 | |
| IEC 61000-4-3に準拠したフィールドベースの干渉 | 10 V/m |
| 切替接点としての接点数（EF008257） | 1 |
| 地域別価格グループ / 本社価格グループ | 41H / 41H |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | - |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | - |
| 通常開接点の接点数（EF008256） | - |
| 接続可能な導体断面積としてコード化されたAWG番号 | |
| 設置高度（海抜最大） | 2 000 m |
| 入力電圧に関連するパーセントドロップアウト電圧 | 10 % |
| 通常閉接点の接点数（EF008255） | - |
| AC-15、250 V、50/60 Hzでの出力リレーの電流容量 | 3 A |
| ● IEC 61000-4-5に準拠した導体アースサージによる | 2 kV |
| 動作範囲係数制御電源電圧定格値DC | |
| 補助回路および制御回路の電気接続の種類 | spring-loaded terminals (push-in) |
| ● IEC 61000-4-5に準拠した導体間サージによる | 1 kV |
| RoHS指令に基づく物質制限への準拠 | Since: 25.03.2015 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| 補助スイッチの短絡保護のためのヒューズリンクの設計が必要 | fuse gG: 4 A |
| 汚染度3定格値を有するIEC 60664準拠の過電圧カテゴリーIIIの絶縁電圧 | 300 V |
| 一般製品承認EMC確認適合宣言試験証明書海上/海運その他英国適合宣言型式試験証明書/試験報告書確認 | General Product Approval |
