3RR2442-1AA40

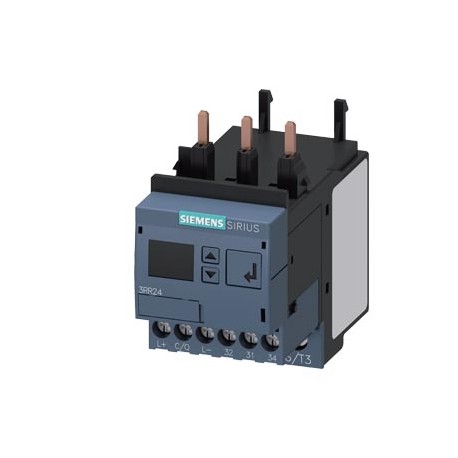

3RR2442-1AA40 SIEMENS Current monitoring relay for IO-Link, can be mounted to Contactor 3RT2, Size S0 Appara..
$0.00米ドル
4542 在庫あり
主な仕様
:
EAN:4011209911727
EMC:Declaration of Conformity
UPC:887621015763
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4011209911727 |
| EMC | Declaration of Conformity |
| UPC | 887621015763 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 91 mm |
| 幅 | 45 mm |
| ● 1 | 4 ... 40 A |
| ● 2 | 4 ... 40 A |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 87 mm |
| - 固体 | 2x (1 ... 2.5 mm²), 2x (2.5 ... 10 mm²) |
| グループコード | R711 |
| データ量 | |
| — 上向き | 0 mm |
| ● 24Vで | 3 A |
| 日付2022年5月4日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | LAO----- |
| — フォワード | 0 mm |
| ● 125Vで | 0.2 A |
| ● 230Vで | 3 A |
| ● 250Vで | 0.1 A |
| 製品グループ | 5343 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| — 後ろ向き | 0 mm |
| — 下向き | 0 mm |
| 商品コード | 85364900 |
| 製品ファミリー | Current and active current monitoring |
| 最終更新日: | 1/7/2021 |
| 正味重量（kg） | 0,280 Kg |
| — 横に | 0 mm |
| 深さ（EF000049） | 91.0 |
| 幅 (EF000008) | 45.0 |
| 固定方法 | direct mounting |
| 必要な間隔 | |
| 耐衝撃性 | 15g / 11 ms |
| ● 前面に | IP20 |
| 原産国 | Czech Republic |
| 高さ（EF000040） | 87.0 |
| 海運 | other |
| 取り付け位置 | any |
| ● 始動時 | 0 ... 999.9 s |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -40 ... +80 °C |
| ● 活電部用 | |
| 梱包寸法 | 100,00 x 115,00 x 55,00 |
| 製品説明 | Current monitoring relay for IO-Link, can be mounted to Contactor 3RT2, Size S0 Apparant/active current monitoring 4-40 A, 20-400 Hz, 3-phase Supply voltage 24 V DC 1 change-over contact Monitoring for Current overshoot and undershoot Current asymmetry Phase failure, Cable break Phase sequence, Residual current Blocking current, Switching cycle and Operating hours counter Warning and alarm thresholds Auto-reset or manual reset ON delay 0-9999.9 s OFF delay 0-9999.9 s Reclosing delay 0-300 min Screw connection system |
| 周囲温度 | |
| 製品指定 | Monitoring relays |
| 保護クラス IP | |
| ● ターミナルの | IP20 |
| 耐振動性 | 10 ... 55 Hz / 0.35 mm |
| ● 運転中 | -25 ... +60 °C |
| IO-Link転送速度 | COM2 (38,4 kBaud) |
| 製品のデザイン | digitally adjustable, 3-phase current monitoring, IO-Link |
| CO連絡先の数 | |
| ● 主な連絡先 | |
| ● 単線または撚線 | 1 ... 10 mm² |
| ● 接地部品用 | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| 製品タイプの指定 | 3RR2 |
| 相対的な繰り返し精度 | 2 % |
| 1℃あたりの温度ドリフト | 0.1 %/°C |
| 輸出管理規制 | AL : N / ECCN : N |
| ●補助接点用 | 1 |
| 工場渡し標準リードタイム | 60 Day/Days |
| 原材料割増金 | None |
| デジタル表示の精度 | +/-1 digit |
| 動作電力定格値 | 2.5 W |
| パッケージサイズの測定単位 | MM |
| ●主電流回路用 | screw-type terminals |
| 物質の禁止（日付） | 10/01/2009 |
| 電気接続の種類 | |
| 調整可能な応答遅延時間 | |
| 監視対象電流の種類 | AC |
| ● サイドバイサイドマウント | |
| 取り外し可能なクランプ付き（EF003340） | true |
| 供給電圧1（DC定格値） | 24 V |
| 動作電流は最小17V | 5 mA |
| ● 主接点用AWGケーブル | 2 x (16 ... 14), 2x (14 ... 8) |
| 電流測定範囲（EF000417） | ['4.0', '40.0'] |
| 動作皮相電力定格値 | 2.5 VA |
| サージ電圧耐性定格値 | 6 kV |
| 品番（市場向け品番） | 3RR2442-1AA40 |
| IEC 60947-1に準拠したEMC耐性 | ambience A (industrial sector) |
| 作動用電圧タイプ（EF008242） | DC |
| 供給電圧の種類 | DC |
| ●補助回路および制御回路用 | screw-type terminals |
| 電気接続の種類（EF003961） | Screw connection |
| WEEE（2012/19/EU）回収義務 | Yes |
| プロトコルはIO-Linkプロトコルをサポートしています | Yes |
| 外部変流器（EF001923） | - |
| IEC 81346-2に準拠した参照コード | K |
| ● 下限または上限の違反がある | 0 ... 999.9 s |
| 最大許容オフディレイ時間（EF008191） | 999.9 |
| ● 補助接点用AWGケーブル | 2x (20 ... 14) |
| 機能DC電流ヒステリシス（EF003411） | false |
| 最小調整オフディレイ時間（EF008192） | 0 |
| 調整可能な電流応答値電流 | |
| 三相ヒステリシス可能（EF003395） | false |
| ● 汚染度3定格値付き | 690 V |
| 単相ヒステリシス可能（EF003394） | false |
| ネジ式端子の締め付けトルク | 0.8 ... 1.2 N·m |
| 三相過電流の可能性あり（EF003408） | true |
| 接続可能な導体断面の種類 | |
| — コアエンド処理を施した細撚り | 2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²), 1x 10 mm² |
| ● 細撚り、芯線端処理 | 2.5 ... 10 mm² |
| 単相過電流の可能性あり（EF003407） | false |
| 三相低電流可能（EF003406） | true |
| 単相低電流可能（EF003405） | false |
| 定格制御電源電圧 Us（DC）（EF003980） | ['-', '24'] |
| SIOモードでの半導体出力の電流容量 | 200 mA |
| IEC 60947-1に準拠したEMC放射干渉 | ambience A (industrial sector) |
| 供給電圧の相対的な負の許容範囲 | 25 % |
| 供給電圧の相対的な正の許容範囲 | 25 % |
| 機械的耐用年数（スイッチングサイクル）標準 | 10 000 000 |
| AC-15における補助接点の動作電流 | |
| DC-13の補助接点の動作電流 | |
| 接触器のサイズは会社ごとに組み合わせることができます | S0 |
| 入力/出力リンクマスター経由の電圧供給の種類 | Yes |
| DC電圧過電流機能（EF003410）を搭載 | false |
| 最大許容遅延通電時間（EF008189） | 999.9 |
| 切替接点としての接点数（EF008257） | - |
| 地域別価格グループ / 本社価格グループ | 41H / 41H |
| UL準拠の補助接点の接触定格 | B300 / R300 |
| 直流電圧・電流機能（EF003409）を搭載 | false |
| 最小調整可能遅延通電時間（EF008190） | 0 |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | ['-', '-'] |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | ['-', '-'] |
| 主接点の接続可能な導体断面積 | |
| 製品コンポーネント主回路用取り外し可能端子 | No |
| 通常開接点の接点数（EF008256） | - |
| 設置高度（海抜最大） | 2 000 m |
| 通常閉接点の接点数（EF008255） | - |
| 測定電流値に対する調整可能なスイッチングヒステリシス | 0.1 ... 8 A |
| 電気的耐久性（スイッチングサイクル）AC-15、230 V（標準） | 100 000 |
| マスターとIO-Linkデバイス間のポイントツーポイントサイクルタイムが最小 | 10 ms |
| ● 周期転送合計の入力アドレス範囲 | 4 byte |
| ● 循環転送出力のアドレス範囲の合計 | 2 byte |
| RoHS指令に基づく物質制限への準拠 | Since: 01.10.2009 |
| IEC 60664に準拠した過電圧カテゴリーIIIの絶縁電圧 | |
| 補助回路および制御回路用の製品コンポーネント取り外し可能な端子 | Yes |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 主接点の接続可能な導体断面積をコード化したAWG番号 | 16 ... 8 |
| 一般製品承認製造業者宣言確認EMC適合宣言試験証明書船舶/海運特別試験証明書型式試験証明書/試験報告書船舶/海運その他確認 | General Product Approval |
