3RT1036-3AP00

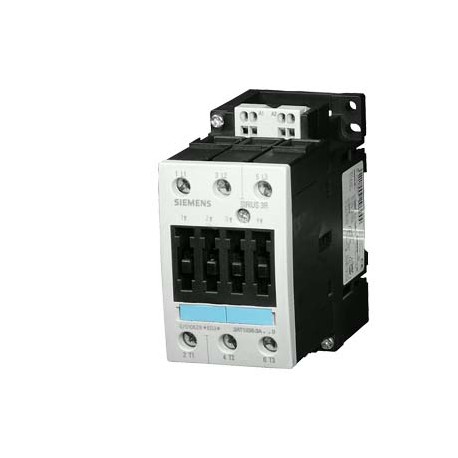

3RT1036-3AP00 SIEMENS Power contactor, AC-3 50 A, 22 kW / 400 V 230 V AC, 50 Hz, 3-pole, Size S2, Spring-typ..
$0.00米ドル
4657 在庫あり
主な仕様
:Value
EAN:4011209296244
UPC:804766320064
深さ:115 mm
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Value | |
| EAN | 4011209296244 |
| UPC | 804766320064 |
| 深さ | 115 mm |
| 注記 | Sucessor:Successor Innovation 3R.2This product is a Spare Part, please visit the Spares & Service section for more informationIf you need assistance please contact our local Siemens office |
| 幅 | 55 mm |
| 身長 | 112 mm |
| - 固体 | 2x (0.75 ... 16 mm²) |
| ● ACで | 10g / 5 ms, 5g / 10 ms |
| グループコード | R711 |
| アーク時間 | 10 ... 15 ms |
| 価格グループ | 41B |
| ● AC-1で | |
| ● AC-3で | |
| ● 最大 | 2 000 m |
| メタルファクター | LFO----- |
| — 立ち往生 | 2x (0.75 ... 25 mm²) |
| ● 50 Hzで | 0.8 ... 1.1 |
| 閉店遅延 | |
| 取り付けタイプ | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 50022 |
| 開店遅延 | |
| 製品グループ | 3705 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| 商品コード | 85364900 |
| 製品ファミリー | Not available |
| 最終更新日: | 08/13/2020 |
| 正味重量（kg） | 0,837 Kg |
| 動作電力 | |
| — 横に | 6 mm |
| 必要な間隔 | |
| 原産国 | Germany |
| 海運 | other |
| 動作電流 | |
| 接触器のサイズ | S2 |
| ● 1定格値 | 50 Hz |
| LKZ_FDB/カタログID | CC-IC10 |
| PLM有効日 | Product is cancelled since: 01.10.2019 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -55 ... +80 °C |
| 周囲温度 | |
| 汚染度 | 3 |
| 動作周波数 | |
| 梱包寸法 | 62,00 x 118,00 x 124,00 |
| 製品説明 | Power contactor, AC-3 50 A, 22 kW / 400 V 230 V AC, 50 Hz, 3-pole, Size S2, Spring-type terminal !!! Phased-out product !!! Successor is SIRIUS 3RT2 Preferred successor type is >>3RT2036-3AP00<< |
| 製品指定 | power contactor |
| ● AC-1最大時 | 1 000 1/h |
| ● AC-2最大時 | 400 1/h |
| ● AC-3最大時 | 800 1/h |
| ● AC-4最大時 | 300 1/h |
| ● AC-1 400V | |
| ● 運転中 | -25 ... +60 °C |
| ● 主な連絡先 | |
| ● 接地部品用 | |
| ヒューズリンクの設計 | |
| 製品ライフサイクル（PLM） | PM410:Product cancellation |
| — 24 V定格値 | 55 A |
| ● 24V定格値 | 10 A |
| ● 60V定格値 | 6 A |
| 一般製品承認 | EMC |
| 特別試験証明書 | |
| — 110 V定格値 | 4.5 A |
| — 230 V定格値 | 15 kW |
| — 400 V定格値 | 50 A |
| — 500 V定格値 | 30 kW |
| — 690 V定格値 | 24 A |
| ● 110 V定格値 | 3 A |
| ● 220 V定格値 | 1 A |
| ● 230 V定格値 | 6 A |
| ● 400V定格値 | 24 A |
| ● 50Hz定格値 | 230 V |
| ● 690 V定格値 | 12.6 A |
| ● 接触器の典型的な | 10 000 000 |
| 適合宣言 | Test Certificates |
| ● サイドバイサイドマウント | Yes |
| ● 瞬時の接触 | 0 |
| 輸出管理規制 | ECCN : N / AL : N |
| モジュラーバージョン（EF001126） | true |
| AC-15での動作電流 | |
| DC-12での動作電流 | |
| DC-13での動作電流 | |
| ●補助接点用 | |
| 無負荷スイッチング周波数 | |
| 工場渡し標準リードタイム | 20 Day/Days |
| 原材料割増金 | None |
| ACでの制御電源電圧 | |
| パッケージサイズの測定単位 | MM |
| — 単鎖または多重鎖 | 2x (0,75 ... 16 mm²) |
| ● DC-1の1つの電流経路で | |
| 製品寸法（幅×長さ×高さ） | Not available |
| 正弦波パルスによる耐衝撃性 | |
| 制御電源電圧周波数 | |
| ● AC-2 400 V定格値 | 22 kW |
| ● AC-4 400 V定格値 | 41 A |
| ● 40℃以上で許容 | 16 mm² |
| ● 60℃以上で許容 | 16 mm² |
| AC-12での最大動作電流 | 10 A |
| — 230 V、60 °C定格値 | 22 kW |
| — 690 V、60 °C定格値 | 66 kW |
| ● 絶縁電圧定格値 | 690 V |
| サージ電圧耐性定格値 | 6 kV |
| ● 前面に保護等級IP | IP20 |
| 品番（市場向け品番） | 3RT1036-3AP00 |
| 定格動作電力 NEMA (EF011960) | - |
| DIN EN 81346-2に準拠した参照コード | Q |
| 作動用電圧タイプ（EF008242） | AC |
| ● 1つの電流経路でDC-3でDC-5で | |
| WEEE（2012/19/EU）回収義務 | Yes |
| — 課題タイプ2が必要 | fuse gL/gG: 80 A |
| 主接点のNC接点数 | 0 |
| 主要連絡先のNO連絡先数 | 3 |
| 矩形波に対する耐衝撃性 | |
| ● 端末の保護クラスIP | IP00 |
| ● 主接点用AWG導体 | 2x (18 ... 2) |
| 主電流回路の極数 | 3 |
| — 調整タイプ1が必要 | fuse gL/gG: 160 A |
| 補助接点の接触信頼性 | 1 faulty switching per 100 million (17 V, 1 mA) |
| 機械的耐用年数（スイッチングサイクル） | |
| 熱短時間電流は10秒に制限される | 400 A |
| ● DC-1に直列に2つの電流経路がある | |
| ● DC-1に3つの電流経路が直列に接続されている | |
| ACにおける磁気コイルの見かけの保持力 | 12.5 V·A |
| ACにおける磁気コイルの見かけのピックアップ電力 | 145 V·A |
| 補助接点のNC接点数 | |
| 補助接点のNO接点数 | |
| 接続可能な導体断面積の種類 | |
| — コアエンド処理を施した細撚り | 2x (0.75 ... 16 mm²) |
| ● 補助接点用AWG導体 | 2x (24 ... 14) |
| 制御電源電圧の種類 | AC |
| — 周囲温度40℃での定格値 | 60 A |
| 安全な絶縁のための最大許容電圧 | |
| 設置高度（海抜） | |
| 定格動作電力（AC-3、400 V）（EF001364） | 22.0 |
| 定格動作電力（AC-4、400 V）（EF008496） | 22.0 |
| — コアエンド処理なしで細く撚り合わせた | 2x (0.75 ... 16 mm²) |
| 定格制御電源電圧 Us（DC）（EF003980） | ['-', '-'] |
| ● DC-3とDC-5に直列の2つの電流経路 | |
| ● DC-3とDC-5に直列に3つの電流経路がある | |
| UL準拠の補助接点の接触定格 | A600 / Q600 |
| 定格動作電流 Ie（AC-1、400 V）（EF001393） | 60 |
| 定格動作電流 Ie（AC-3、400 V）（EF001392） | 50 |
| 定格動作電流 Ie（AC-4、400 V）（EF008495） | 41 |
| ●主回路の短絡保護用 | |
| コイルの閉成力による誘導力率 | 0.79 |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | - |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | - |
| ● コイルと主接点間（EN 60947-1準拠） | 400 V |
| 主回路の電気接続の種類（EF006819） | Screw connection |
| コイルの保持力による誘導力率 | 0.36 |
| — 周囲温度40℃で最大690V定格値 | 60 A |
| — 周囲温度60°Cで最大690V定格値 | 55 A |
| ●主電流回路の電気接続の種類 | screw-type terminals |
| AC-1の主回路における接続可能な導体断面積 | |
| 通常開接点としての主接点の数（EF001374） | 3 |
| AC-4で約200,000回の動作サイクルの動作電力 | |
| 主接点としての常閉接点の数（EF001375） | 0 |
| AC-4で約200000回の動作サイクルの動作電流 | |
| ● 補助スイッチブロックを追加したコンタクタの典型的な | 10 000 000 |
| 常開接点としての補助接点の数（EF001376） | 0 |
| ● 補助スイッチの短絡保護に必要な | fuse gL/gG: 10 A |
| 常閉接点としての補助接点の数（EF001377） | 0 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.05.2012 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| ● 補助電流回路および制御回路の電気接続の種類 | spring-loaded terminals |
| 動作範囲係数制御電源電圧ACにおける磁気コイルの定格値 | |
| ● 電子機器と互換性のある補助スイッチブロックを追加したコンタクタの典型的な | 5 000 000 |
| 一般製品承認EMC機能安全/機械安全型式検査証明書適合宣言試験証明書海運その他特殊試験証明書型式試験証明書/試験報告書その他海運その他確認その他鉄道特殊試験証明書 | General Product Approval |
