3RT1456-6LA06

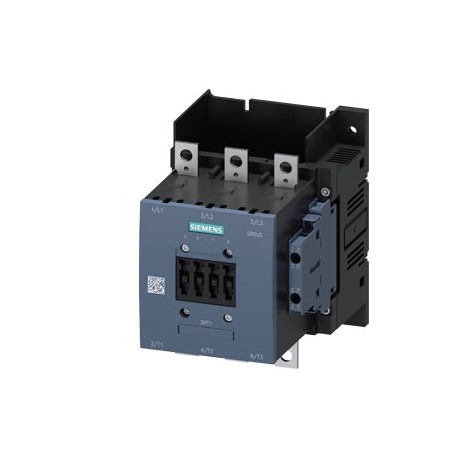

3RT1456-6LA06 SIEMENS Contactor, AC-1, 275 A/690 V/40 °C, S6, 3-pole, without operating mechanism, 2 NO+2 NC..
$0.00米ドル
4829 在庫あり
主な仕様
:Confirmation
EAN:4011209509788
EMC:Functional Safety/Safety of Machinery
UPC:195125049390
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4011209509788 |
| EMC | Functional Safety/Safety of Machinery |
| UPC | 195125049390 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 170 mm |
| 幅 | 120 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| 身長 | 172 mm |
| - 固体 | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²), max. 2x (0.75 ... 4 mm²) |
| ● ACで | 8,5g / 5 ms, 4,2g / 10 ms |
| ● DCで | 8,5g / 5 ms, 4,2g / 10 ms |
| グループコード | R711 |
| アーク時間 | 10 ... 15 ms |
| — 上向き | 10 mm |
| ● AC-1で | |
| ● AC-3で | |
| メタルファクター | LFO----- |
| — フォワード | 20 mm |
| ● 立ち往生 | 25 ... 120 mm² |
| 日付2022年5月14日 | Subject to change without notice© Copyright Siemens 2022 |
| 製品グループ | 3706 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| 閉店遅延 | |
| 開店遅延 | |
| — 下向き | 10 mm |
| 商品コード | 85364900 |
| 製品ファミリー | SIRIUS 3RT.4 contactors for weak or non-inductive loads (AC-1), 3-pole up to 2 650 A |
| 最終更新日: | 3/15/2022 |
| ● 取り付け可能 | 4 |
| 正味重量（kg） | 2,843 Kg |
| 穴の数 | 1 |
| — 横に | 0 mm |
| 固定方法 | screw fixing |
| 製品機能 | |
| 必要な間隔 | |
| 原産国 | Germany |
| 海運 | other |
| 穴の直径 | 9 mm |
| 取り付け位置 | with vertical mounting surface +/-90° rotatable, with vertical mounting surface +/- 22.5° tiltable to the front and back |
| 製品拡張 | |
| 接触器のサイズ | S6 |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 絶縁電圧 | |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -55 ... +80 °C |
| ● 活電部用 | |
| ● 磁気コイルの | Screw-type terminals |
| 梱包寸法 | 190,00 x 129,00 x 181,00 |
| 製品説明 | Contactor, AC-1, 275 A/690 V/40 °C, S6, 3-pole, without operating mechanism, 2 NO+2 NC, Connection rail/ screw terminal |
| 周囲温度 | |
| 動作電流 | |
| 製品指定 | Contactor |
| ●補助スイッチ | Yes |
| ● 運転中 | -25 ... +60 °C |
| — 固体または撚り線 | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), max. 2x (0,75 ... 4 mm²) |
| ● 単線または撚線 | 25 ... 120 mm² |
| ● 接地部品用 | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ヒューズリンクの設計 | |
| 接続バーの幅 | 17 mm |
| ● 24V定格値 | 10 A |
| ● 48 V定格値 | 2 A |
| ● 60V定格値 | 2 A |
| 特別試験証明書 | |
| 製品タイプの指定 | 3RT14 |
| サージ電圧耐性 | |
| — 400 V定格値 | 97 A |
| — 690 V定格値 | 97 A |
| ● 110 V定格値 | 1 A |
| ● 125 V定格値 | 0.9 A |
| ● 220 V定格値 | 0.3 A |
| ● 230 V定格値 | 6 A |
| ● 400V定格値 | 3 A |
| ● 500V定格値 | 2 A |
| ● 600V定格値 | 0.1 A |
| ● 690 V定格値 | 1 A |
| ● 接触器の典型的な | 10 000 000 |
| 相対湿度の最小値 | 10 % |
| ● 瞬時の接触 | 2 |
| ● サイドバイサイドマウント | |
| 輸出管理規制 | AL : N / ECCN : N |
| モジュラーバージョン（EF001126） | true |
| ●補助接点用 | |
| 工場渡し標準リードタイム | 50 Day/Days |
| 原材料割増金 | None |
| 無負荷スイッチング周波数 | |
| 接続バーの厚さ | 3 mm |
| パッケージサイズの測定単位 | MM |
| AC-15での動作電流 | |
| DC-13の動作電流 | |
| ●主電流回路用 | Connection bar |
| 物質の禁止（日付） | 05/01/2012 |
| 電気接続の種類 | |
| ●主回路定格値 | 8 kV |
| 正弦波による耐衝撃性 | |
| ● ACが高温状態で動作している場合 | 86.4 W |
| AC-1最大動作周波数 | 600 1/h |
| ● 主接点用AWGケーブル | 4 ... 250 kcmil |
| AC-12での最大動作電流 | 10 A |
| ●補助回路定格値 | 6 kV |
| 品番（市場向け品番） | 3RT1456-6LA06 |
| 定格動作電力 NEMA (EF011960) | - |
| 作動用電圧タイプ（EF008242） | - |
| ●補助回路および制御回路用 | screw-type terminals |
| ● 通信用機能モジュール | No |
| WEEE（2012/19/EU）回収義務 | Yes |
| — 課題タイプ2が必要 | gR: 350 A (690 V, 100 kA) |
| 主接点のNC接点数 | 0 |
| 主要連絡先のNO連絡先数 | 3 |
| IEC 81346-2に準拠した参照コード | Q |
| 矩形波に対する耐衝撃性 | |
| ● 補助接点用コンタクタ | Screw-type terminals |
| 主電流回路の極数 | 3 |
| 主電流回路の電圧の種類 | AC |
| — 調整タイプ1が必要 | gG: 355 A (690 V, 100 kA) |
| ● 補助接点用AWGケーブル | 2x (20 ... 16), 2x (18 ... 14), 1x 12 |
| 補助接点の接触信頼性 | 1 faulty switching per 100 million (17 V, 1 mA) |
| 製品機能短絡保護 | No |
| ● 極当たりACの高温動作状態で | 28.8 W |
| 機械的耐用年数（スイッチングサイクル） | |
| 補助接点のNC接点の数 | 2 |
| 補助接点のNO接点数 | 2 |
| 接続可能な導体断面の種類 | |
| — コアエンド処理を施した細撚り | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| ● 細撚り、芯線端処理 | 0.5 ... 2.5 mm² |
| 定格電流値に対する電力損失[W] | |
| ● IEC 60947-4-1に準拠したミラーコンタクト | Yes |
| 定格動作電力（AC-3、400 V）（EF001364） | - |
| 定格動作電力（AC-4、400 V）（EF008496） | - |
| 定格制御電源電圧 Us（DC）（EF003980） | ['-', '-'] |
| スイッチ操作機構の制御バージョン | Without operating mechanism |
| 定格動作電流 Ie（AC-1、400 V）（EF001393） | 275 |
| 定格動作電流 Ie（AC-3、400 V）（EF001392） | 97 |
| 定格動作電流 Ie（AC-4、400 V）（EF008495） | - |
| 地域別価格グループ / 本社価格グループ | 41B / 41B |
| IEC 60529に準拠した前面のタッチ保護 | finger-safe, for vertical contact from the front with box terminal/cover |
| ●主回路の短絡保護用 | |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | - |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | - |
| 主接点の接続可能な導体断面積 | |
| 設置高度（海抜最大） | 2 000 m |
| 前面にIEC 60529準拠の保護等級IP | IP00; IP20 with box terminal/cover |
| 主回路の電気接続の種類（EF006819） | - |
| — 周囲温度40℃で最大690V定格値 | 275 A |
| — 周囲温度55℃で最大690V定格値 | 250 A |
| — 周囲温度60°Cで最大690V定格値 | 250 A |
| 補助接点用接続可能導体断面積 | |
| ● 汚染度3の主回路の定格値 | 1 000 V |
| ● IEC 60947-5-1に準拠した正駆動動作 | No |
| 通常開接点としての主接点の数（EF001374） | 3 |
| 主接点としての常閉接点の数（EF001375） | - |
| ● 補助スイッチブロックを追加したコンタクタの典型的な | 10 000 000 |
| IEC 60068-2-30に基づく55℃での相対湿度最大 | 95 % |
| ● 汚染度3の補助回路の定格値 | 500 V |
| 常開接点としての補助接点の数（EF001376） | 2 |
| 最大AC-1定格値における主回路の最小断面積 | 140 mm² |
| ● 補助スイッチの短絡保護に必要な | gG: 10 A (500 V, 1 kA) |
| 常閉接点としての補助接点の数（EF001377） | 2 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.05.2012 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| ● 電子的に最適化された補助スイッチブロックを追加したコンタクタの典型的な | 5 000 000 |
| 必要な補助スイッチの短絡保護用の小型遮断器の設計 | gG: 10 A (230 V, 400 A) |
| 一般製品承認確認KCEMCF機能安全/機械安全適合宣言試験証明書型式検査証明書英国適合宣言特別試験証明書型式試験証明書/試験報告書海運その他確認その他鉄道特別試験証明書 | General Product Approval |
製品説明
SIRIUS Contactor, 250A/AC-1 without coil Auxiliary contacts 2 NA+2NC 3 poles, size S6 Connection bars. Manufactured to order. Non-Cancelable Non-Returnable.
