3RT1535-1AL20

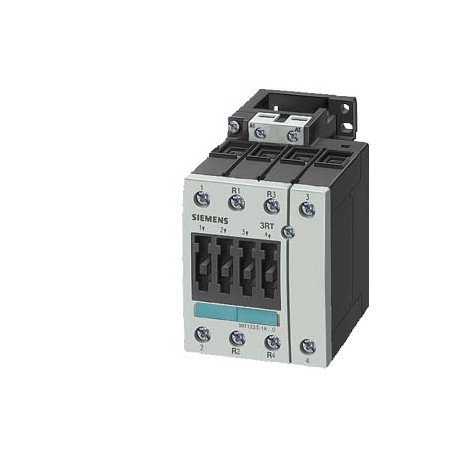

3RT1535-1AL20 SIEMENS Power contactor, AC-3 40 A, 18.5 kW / 400 V 230 V AC, 50/60 Hz 4-pole, 2 NO + 2 NC Siz..
$0.00米ドル
3657 在庫あり
主な仕様
:Value
EAN:4011209379626
UPC:Not available
深さ:115 mm
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Value | |
| EAN | 4011209379626 |
| UPC | Not available |
| 深さ | 115 mm |
| 注記 | Sucessor:Successor SIRIUS Innovation 3RT2This product is a Spare Part, please visit the Spares & Service section for more informationIf you need assistance please contact our local Siemens office |
| 幅 | 73 mm |
| 身長 | 112 mm |
| - 固体 | 2x (0.75 ... 16 mm²) |
| ● ACで | 4 ... 35 ms |
| グループコード | R711 |
| アーク時間 | 10 ... 15 ms |
| 価格グループ | 41B |
| ● AC-1で | |
| ● 最大 | 2 000 m |
| メタルファクター | LFO----- |
| — 立ち往生 | 2x (0.75 ... 25 mm²) |
| ● 50 Hzで | 0.8 ... 1.1 |
| ● 60 Hzで | 0.8 ... 1.1 |
| 閉店遅延 | |
| 取り付けタイプ | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 50022 |
| 開店遅延 | |
| 製品グループ | 3705 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| 商品コード | 85364900 |
| 製品ファミリー | Not available |
| 最終更新日: | 08/13/2020 |
| 正味重量（kg） | 0,985 Kg |
| 動作電力 | |
| — 横に | 6 mm |
| 必要な間隔 | |
| 原産国 | Germany |
| 海運 | other |
| 動作電流 | |
| 接触器のサイズ | S2 |
| LKZ_FDB/カタログID | CC-IC10 |
| PLM有効日 | Product is cancelled since: 01.10.2019 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -55 ... +80 °C |
| 周囲温度 | |
| 動作周波数 | |
| 梱包寸法 | 82,00 x 118,50 x 137,00 |
| 製品説明 | Power contactor, AC-3 40 A, 18.5 kW / 400 V 230 V AC, 50/60 Hz 4-pole, 2 NO + 2 NC Size S2, Screw terminal !!! Phased-out product !!! Successor is SIRIUS 3RT2 Preferred successor type is >>3RT2535-1AL20<< |
| 製品指定 | power contactor |
| ● AC-1最大時 | 1 000 1/h |
| ● AC-2でAC-3で | |
| ● 運転中 | -25 ... +60 °C |
| ● 主な連絡先 | |
| ● 取り付け位置 | with vertical mounting surface +/-180° rotatable, with vertical mounting surface +/- 30° tiltable to the front and back |
| ● 接地部品用 | |
| ヒューズリンクの設計 | |
| 製品ライフサイクル（PLM） | PM410:Product cancellation |
| — 24 V定格値 | 50 A |
| ● 24V定格値 | 10 A |
| ● 60V定格値 | 6 A |
| 一般製品承認 | EMC |
| サージ電圧耐性 | |
| — 110 V定格値 | 4.5 A |
| — 220 V定格値 | 1 A |
| — 440 V定格値 | 0.4 A |
| ● 110 V定格値 | 3 A |
| ● 220 V定格値 | 1 A |
| ● 230 V定格値 | 6 A |
| ● 400V定格値 | 3 A |
| ● 50Hz定格値 | 230 V |
| ● 60 Hz定格値 | 230 V |
| ● 接触器の典型的な | 10 000 000 |
| 適合宣言 | Test Certificates |
| ● サイドバイサイドマウント | Yes |
| ● 瞬時の接触 | 0 |
| 輸出管理規制 | ECCN : N / AL : N |
| モジュラーバージョン（EF001126） | true |
| AC-15での動作電流 | |
| DC-12での動作電流 | |
| DC-13での動作電流 | |
| ●補助接点用 | |
| 工場渡し標準リードタイム | 20 Day/Days |
| 原材料割増金 | None |
| ACでの制御電源電圧 | |
| パッケージサイズの測定単位 | MM |
| — 単鎖または多重鎖 | 2x (0,75 ... 16 mm²) |
| ● AC-2、AC-3、400V | |
| ● DC-1の1つの電流経路で | |
| 製品寸法（幅×長さ×高さ） | Not available |
| — NC接点定格値あたり | 40 A |
| — NO接触定格値あたり | 40 A |
| ● 最大AC-1定格値 | 16 mm² |
| ●主回路定格値 | 6 kV |
| AC-12での最大動作電流 | 10 A |
| 感電に対する保護 | finger-safe |
| ●補助回路定格値 | 6 kV |
| ● 前面に保護等級IP | IP20 |
| 品番（市場向け品番） | 3RT1535-1AL20 |
| 主回路の最小断面積 | |
| 定格動作電力 NEMA (EF011960) | - |
| DIN EN 81346-2に準拠した参照コード | Q |
| 作動用電圧タイプ（EF008242） | AC |
| ● 1つの電流経路でDC-3でDC-5で | |
| WEEE（2012/19/EU）回収義務 | Yes |
| — NC接点定格値あたり24 V | 35 A |
| — 24 VのNO接点定格値あたり | 35 A |
| — 課題タイプ2が必要 | fuse gL/gG: 80 A |
| ● 交流230V最大許容電圧 | 0.018 A |
| 主接点のNC接点数 | 2 |
| 主要連絡先のNO連絡先数 | 2 |
| — NC接点定格値あたり110 V | 1.25 A |
| — NO接点定格値あたり110 V | 2.5 A |
| — NC接点定格値あたり220 V | 0.5 A |
| — NO接点定格値あたり220 V | 1 A |
| — NC接点定格値あたり230 V | 9.5 kW |
| — NO接点定格値あたり230V | 9.5 kW |
| — NC接点定格値あたり400 V | 18.5 kW |
| — NO接点定格値あたり400V | 18.5 kW |
| — NC接点定格値あたり440 V | 0.05 A |
| — NO接点定格値あたり440 V | 0.1 A |
| ● 端末の保護クラスIP | IP00 |
| ● 主接点用AWG導体 | 2x (18 ... 2) |
| 主電流回路の極数 | 4 |
| — 調整タイプ1が必要 | fuse gL/gG: 160 A |
| 補助接点の接触信頼性 | 1 faulty switching per 100 million (17 V, 1 mA) |
| 機械的耐用年数（スイッチングサイクル） | |
| ● DC-1に直列に2つの電流経路がある | |
| ACにおける磁気コイルの見かけの保持力 | 15 V·A |
| ACにおける磁気コイルの見かけのピックアップ電力 | 170 V·A |
| 補助接点のNC接点数 | |
| 補助接点のNO接点数 | |
| 接続可能な導体断面積の種類 | |
| — コアエンド処理を施した細撚り | 2x (0.75 ... 16 mm²) |
| ● 補助接点用AWG導体 | 2x (20 ... 16), 2x (18 ... 14), 1x 12 |
| 制御電源電圧の種類 | AC |
| 設置高度（海抜） | |
| 定格動作電力（AC-3、400 V）（EF001364） | 18.5 |
| 定格動作電力（AC-4、400 V）（EF008496） | - |
| — コアエンド処理なしで細く撚り合わせた | 2x (0.75 ... 16 mm²) |
| 定格制御電源電圧 Us（DC）（EF003980） | ['-', '-'] |
| スイッチ操作機構の制御バージョン | conventional |
| ● DC-3とDC-5に直列の2つの電流経路 | |
| 定格動作電流 Ie（AC-1、400 V）（EF001393） | 60 |
| 定格動作電流 Ie（AC-3、400 V）（EF001392） | 40 |
| 定格動作電流 Ie（AC-4、400 V）（EF008495） | - |
| ●主回路の短絡保護用 | |
| コイルの閉成力による誘導力率 | 0.76 |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | - |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | - |
| 主回路の電気接続の種類（EF006819） | Screw connection |
| コイルの保持力による誘導力率 | 0.35 |
| — 周囲温度40℃で最大690V定格値 | 60 A |
| — 周囲温度60°Cで最大690V定格値 | 55 A |
| ●主電流回路の電気接続の種類 | screw-type terminals |
| 通常開接点としての主接点の数（EF001374） | 2 |
| 主接点としての常閉接点の数（EF001375） | 2 |
| ● 補助スイッチブロックを追加したコンタクタの典型的な | 10 000 000 |
| 信号<0>による制御用電子機器の残留電流 | |
| 常開接点としての補助接点の数（EF001376） | 0 |
| ● 補助スイッチの短絡保護に必要な | fuse gL/gG: 10 A |
| 常閉接点としての補助接点の数（EF001377） | 0 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.05.2012 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| ● 補助電流回路および制御回路の電気接続の種類 | screw-type terminals |
| ● 汚染度3定格値における主回路の絶縁電圧 | 690 V |
| 動作範囲係数制御電源電圧ACにおける磁気コイルの定格値 | |
| ● 汚染度3の補助回路の絶縁電圧定格値 | 690 V |
| ● 電子機器と互換性のある補助スイッチブロックを追加したコンタクタの典型的な | 5 000 000 |
| 導体あたりの定格動作電流値に対するAC-3、400Vでの電力損失[W] | 2.6 W |
| 一般製品承認EMC機能安全/機械安全型式検査証明書適合宣言試験証明書海運その他特別試験証明書海運その他鉄道確認その他特別試験証明書 | General Product Approval |
