3RT2325-2AF00

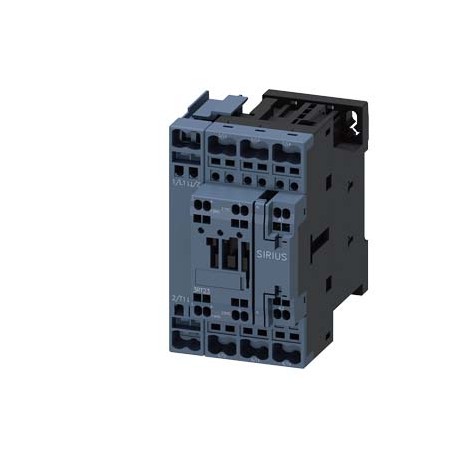

3RT2325-2AF00 SIEMENS Contactor, AC-1, 35 A/400 V/40 °C, S0, 4-pole, 110 V AC/50 Hz, 1 NO+1 NC, Spring-type ..
$0.00米ドル
4071 在庫あり
主な仕様
:Confirmation
EAN:4011209845770
UPC:662643917567
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4011209845770 |
| UPC | 662643917567 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 97 mm |
| 幅 | 60 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 102 mm |
| - 固体 | 2x (1 ... 10 mm²) |
| ● ACで | 7,5g / 5 ms, 4,7g / 10 ms |
| ● 固体 | 1 ... 10 mm² |
| グループコード | R711 |
| アーク時間 | 10 ... 10 ms |
| — 上向き | 10 mm |
| ● AC-1で | |
| ● AC-3で | |
| 確認 | |
| メタルファクター | LEO----- |
| — フォワード | 10 mm |
| ● 50 Hzで | 0.8 ... 1.1 |
| ● 立ち往生 | 1 ... 10 mm² |
| 日付2022年5月11日 | Subject to change without notice© Copyright Siemens 2022 |
| 製品グループ | 5336 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| 閉店遅延 | |
| 開店遅延 | |
| — 下向き | 10 mm |
| 商品コード | 85364900 |
| 製品ファミリー | SIRIUS 3RT.3 contactors, 4-pole, up to 525 A |
| 最終更新日: | 3/18/2022 |
| ● 取り付け可能 | 2 |
| 正味重量（kg） | 0,552 Kg |
| 動作電力 | |
| 電圧の種類 | AC |
| — 横に | 0 mm |
| 固定方法 | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 60715 |
| 製品機能 | |
| 必要な間隔 | |
| 原産国 | Germany |
| 取り付け位置 | +/-180° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface |
| 製品拡張 | |
| 接触器のサイズ | S0 |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 絶縁電圧 | |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -55 ... +80 °C |
| ● 活電部用 | |
| ● 磁気コイルの | Spring-type terminals |
| 梱包寸法 | 76,00 x 112,00 x 131,00 |
| 製品説明 | Contactor, AC-1, 35 A/400 V/40 °C, S0, 4-pole, 110 V AC/50 Hz, 1 NO+1 NC, Spring-type terminal |
| 周囲温度 | |
| 動作電流 | |
| 製品指定 | Contactor |
| ●補助スイッチ | Yes |
| ● 運転中 | -25 ... +60 °C |
| — 固体または撚り線 | 2x (1 ... 10 mm²) |
| ● 主な連絡先 | |
| ● 単線または撚線 | 1 ... 10 mm² |
| ● 接地部品用 | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ヒューズリンクの設計 | |
| ● 24V定格値 | 10 A |
| ● 48 V定格値 | 6 A |
| ● 60V定格値 | 6 A |
| 一般製品承認 | EMC |
| 製品タイプの指定 | 3RT23 |
| サージ電圧耐性 | |
| — 400 V定格値 | 15.5 A |
| ● 110 V定格値 | 3 A |
| ● 125 V定格値 | 2 A |
| ● 220 V定格値 | 1 A |
| ● 230 V定格値 | 10 A |
| ● 400V定格値 | 3 A |
| ● 50Hz定格値 | 110 V |
| ● 500V定格値 | 2 A |
| ● 600V定格値 | 0.15 A |
| ● 690 V定格値 | 1 A |
| ● 接触器の典型的な | 10 000 000 |
| 相対湿度の最小値 | 10 % |
| ● 瞬時の接触 | 1 |
| ● サイドバイサイドマウント | |
| 輸出管理規制 | AL : N / ECCN : N |
| モジュラーバージョン（EF001126） | true |
| ●補助接点用 | |
| 工場渡し標準リードタイム | On request |
| 原材料割増金 | None |
| 無負荷スイッチング周波数 | |
| パッケージサイズの測定単位 | MM |
| 型式検査証明書 | |
| ACでの制御電源電圧 | |
| AC-15での動作電流 | |
| DC-12での動作電流 | |
| DC-13の動作電流 | |
| ●主電流回路用 | spring-loaded terminals |
| 物質の禁止（日付） | 10/01/2009 |
| 電気接続の種類 | |
| ●主回路定格値 | 6 kV |
| 正弦波による耐衝撃性 | |
| ● ACが高温状態で動作している場合 | 7.6 W |
| ● AC-3、400V定格値 | 7.5 kW |
| ● AC-4 400 V定格値 | 15.5 A |
| 製品機能バス通信 | No |
| AC-1最大動作周波数 | 1 000 1/h |
| ● 主接点用AWGケーブル | 2x (18 ... 8) |
| AC-12での最大動作電流 | 10 A |
| ●補助回路定格値 | 6 kV |
| 品番（市場向け品番） | 3RT2325-2AF00 |
| 機能安全/機械安全 | Declaration of Conformity |
| 定格動作電力 NEMA (EF011960) | - |
| 作動用電圧タイプ（EF008242） | AC |
| ●補助回路および制御回路用 | spring-loaded terminals |
| ● 通信用機能モジュール | No |
| WEEE（2012/19/EU）回収義務 | Yes |
| — 課題タイプ2が必要 | gG: 20 A (690 V, 100 kA) |
| 主要連絡先のNO連絡先数 | 4 |
| IEC 81346-2に準拠した参照コード | Q |
| 矩形波に対する耐衝撃性 | |
| ● 補助接点用コンタクタ | Spring-type terminals |
| 主電流回路の極数 | 4 |
| — 調整タイプ1が必要 | gG: 63 A (690 V, 100 kA) |
| ● 補助接点用AWGケーブル | 2x (20 ... 14) |
| 補助接点の接触信頼性 | 1 faulty switching per 100 million (17 V, 1 mA) |
| 製品機能短絡保護 | No |
| ● 極当たりACの高温動作状態で | 1.9 W |
| 機械的耐用年数（スイッチングサイクル） | |
| ACにおける磁気コイルの見かけの保持力 | |
| ACにおける磁気コイルの見かけのピックアップ電力 | |
| 補助接点のNC接点の数 | 1 |
| 補助接点のNO接点数 | 1 |
| 接続可能な導体断面の種類 | |
| — コアエンド処理を施した細撚り | 2x (1 ... 6 mm²) |
| ● 細撚り、芯線端処理 | 1 ... 6 mm² |
| 定格電流値に対する電力損失[W] | |
| 制御電源電圧の種類 | AC |
| ● IEC 60947-4-1に準拠したミラーコンタクト | Yes |
| 定格動作電力（AC-3、400 V）（EF001364） | 7.5 |
| 定格動作電力（AC-4、400 V）（EF008496） | 7.5 |
| — コアエンド処理なしで細く撚り合わせた | 2x (1 ... 6 mm²) |
| ● 芯線処理を施さずに細撚り | 1 ... 6 mm² |
| 定格制御電源電圧 Us（DC）（EF003980） | ['-', '-'] |
| スイッチ操作機構の制御バージョン | Standard A1 - A2 |
| 定格動作電流 Ie（AC-1、400 V）（EF001393） | 35 |
| 定格動作電流 Ie（AC-3、400 V）（EF001392） | 15.5 |
| 定格動作電流 Ie（AC-4、400 V）（EF008495） | 15.5 |
| 地域別価格グループ / 本社価格グループ | 41B / 41B |
| UL準拠の補助接点の接触定格 | A600 / Q600 |
| IEC 60529に準拠した前面のタッチ保護 | finger-safe, for vertical contact from the front |
| ●主回路の短絡保護用 | |
| ● 最大電流ゼロ時のスイッチング時間は1秒に制限 | Use minimum cross-section acc. to AC-1 rated value |
| ● 最大電流ゼロ時のスイッチング時間は5秒に制限 | Use minimum cross-section acc. to AC-1 rated value |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | - |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | - |
| 主接点の接続可能な導体断面積 | |
| コイルの閉成力による誘導力率 | |
| ● ゼロ電流最大10秒のスイッチングに制限 | Use minimum cross-section acc. to AC-1 rated value |
| ● ゼロ電流最大時のスイッチング時間は30秒に制限されています | Use minimum cross-section acc. to AC-1 rated value |
| ● 最大電流ゼロ時のスイッチング時間は60秒に制限 | Use minimum cross-section acc. to AC-1 rated value |
| 接続可能な導体断面積としてコード化されたAWG番号 | |
| 設置高度（海抜最大） | 2 000 m |
| 前面にIEC 60529準拠の保護等級IP | IP20 |
| 主回路の電気接続の種類（EF006819） | Spring clamp connection |
| コイルの保持力と誘導力係数 | |
| — 周囲温度40℃で最大690V定格値 | 35 A |
| — 周囲温度60°Cで最大690V定格値 | 30 A |
| 補助接点用接続可能導体断面積 | |
| ● 汚染度3の主回路の定格値 | 690 V |
| 通常開接点としての主接点の数（EF001374） | 4 |
| 主接点としての常閉接点の数（EF001375） | - |
| ● AC-1、400 V、周囲温度40 °Cでの定格値 | 35 A |
| ● 補助スイッチブロックを追加したコンタクタの典型的な | 10 000 000 |
| IEC 60068-2-30に基づく55℃での相対湿度最大 | 95 % |
| 常開接点としての補助接点の数（EF001376） | 1 |
| 最大AC-1定格値における主回路の最小断面積 | 10 mm² |
| 40℃までの冷間動作状態での短時間耐電流 | |
| ● 補助スイッチの短絡保護に必要な | gG: 10 A (690 V, 1 kA) |
| 常閉接点としての補助接点の数（EF001377） | 1 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.10.2009 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| 動作範囲係数制御電源電圧ACにおける磁気コイルの定格値 | |
| ● 汚染度3の補助回路および制御回路の定格値 | 690 V |
| 必要な補助スイッチの短絡保護用の小型遮断器の設計 | gG: 10 A (230 V, 400 A) |
| 一般製品承認EMC確認機能安全/機械安全適合宣言試験証明書船舶/海運型式検査証明書英国適合宣言特別試験証明書型式試験証明書/試験報告書船舶/海運その他確認 | General Product Approval |
製品説明
SIRIUS Innovations Contactor, AC-1, 22KW/400V, AC-1 35A, 1NA+1NC, AC 110V 50HZ, 4-pole, 4NA, S0, spring connection. Manufactured to order. Non-Cancelable Non-Returnable.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
