3RT2448-6KB40-0KS0

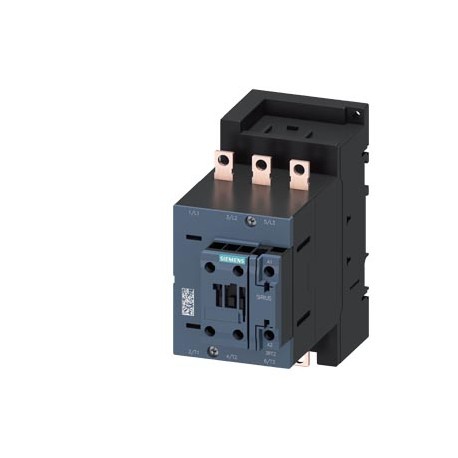

3RT2448-6KB40-0KS0 SIEMENS Contactor, AC-1, 160 A/690 V/40 °C, S3, 3-pole, 24 V DC, with varistor, 1 NO+1 NC..
$0.00米ドル
3158 在庫あり
主な仕様
:
EAN:4047621068305
EMC:Functional Safety/Safety of Machinery
UPC:195125050068
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4047621068305 |
| EMC | Functional Safety/Safety of Machinery |
| UPC | 195125050068 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 152 mm |
| 他の | Railway |
| 幅 | 70 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| 身長 | 140 mm |
| - 固体 | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| ● DCで | 6.7 g / 5 ms, 4.0 g / 10 ms |
| グループコード | R711 |
| アーク時間 | 10 ... 20 ms |
| — 上向き | 10 mm |
| ● AC-1で | |
| ● AC-3で | |
| 確認 | Vibration and Shock |
| メタルファクター | LEO----- |
| — フォワード | 20 mm |
| 日付2022年5月12日 | Subject to change without notice© Copyright Siemens 2022 |
| 製品グループ | 5370 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 閉店遅延 | |
| 開店遅延 | |
| — 下向き | 10 mm |
| 商品コード | 85364900 |
| 製品ファミリー | SIRIUS 3RT.4 contactors for weak or non-inductive loads (AC-1), 3-pole up to 2 650 A |
| 最終更新日: | 3/15/2022 |
| ● 取り付け可能 | 2 |
| 正味重量（kg） | 1,674 Kg |
| 穴の数 | 1 |
| 電圧の種類 | DC |
| — 横に | 0 mm |
| ● 定格値 | 24 V |
| 固定方法 | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 60715 |
| 製品機能 | |
| 必要な間隔 | |
| 原産国 | Germany |
| 穴の直径 | 6.6 mm |
| 取り付け位置 | +/-180° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface |
| 製品拡張 | |
| 接触器のサイズ | S3 |
| ● 初期値 | 0.8 |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 絶縁電圧 | |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -55 ... +80 °C |
| ● 活電部用 | |
| ● 磁気コイルの | Screw-type terminals |
| 梱包寸法 | 80,00 x 160,00 x 165,00 |
| 製品説明 | contactor, AC-1, 160 A/690 V/40 °C, S3, 3-pole, 24 V DC, with varistor, ring cable lug connection/ screw terminal |
| 周囲温度 | |
| 突入電流ピーク | 2.7 A |
| 動作電流 | |
| 製品指定 | Contactor |
| ●補助スイッチ | Yes |
| ● 運転中 | -25 ... +60 °C |
| ● フルスケール値 | 1.2 |
| — 固体または撚り線 | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| ● 単線または撚線 | 0.5 ... 2.5 mm² |
| ● 接地部品用 | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ヒューズリンクの設計 | |
| 接続バーの幅 | 11 mm |
| ● 24V定格値 | 10 A |
| ● 48 V定格値 | 2 A |
| ● 60V定格値 | 2 A |
| 製品タイプの指定 | 3RT24 |
| サージ電圧耐性 | |
| — 400 V定格値 | 44 A |
| — 690 V定格値 | 44 A |
| ● 110 V定格値 | 1 A |
| ● 125 V定格値 | 0.9 A |
| ● 220 V定格値 | 0.3 A |
| ● 230 V定格値 | 6 A |
| ● 400V定格値 | 3 A |
| ● 500V定格値 | 2 A |
| ● 600V定格値 | 0.1 A |
| ● 690 V定格値 | 1 A |
| ● 接触器の典型的な | 10 000 000 |
| ロックローター電流ピーク | 2.1 A |
| 相対湿度の最小値 | 10 % |
| ● 瞬時の接触 | 1 |
| ● サイドバイサイドマウント | |
| 輸出管理規制 | AL : N / ECCN : EAR99 |
| 現在の平均値を維持する | 40 mA |
| ●補助接点用 | |
| 工場渡し標準リードタイム | 40 Day/Days |
| 原材料割増金 | None |
| 無負荷スイッチング周波数 | |
| 接続バーの厚さ | 2.5 mm |
| パッケージサイズの測定単位 | MM |
| DCでの制御電源電圧 | |
| AC-15での動作電流 | |
| DC-13の動作電流 | |
| ●主電流回路用 | Ring cable lug connection |
| 物質の禁止（日付） | 03/15/2019 |
| 電気接続の種類 | |
| サージサプレッサの設計 | with varistor |
| 突入電流ピークの持続時間 | 50 µs |
| ロックローター電流平均値 | 0.9 A |
| ●主回路定格値 | 8 kV |
| ロックローター電流の持続時間 | 150 ms |
| 危険な故障の割合 | |
| 正弦波による耐衝撃性 | |
| ● ACが高温状態で動作している場合 | 38.4 W |
| DCでの磁気コイルの閉電力 | 76 W |
| DCでの磁気コイルの保持力 | 2.7 W |
| AC-1最大動作周波数 | 650 1/h |
| AC-12での最大動作電流 | 10 A |
| ●補助回路定格値 | 6 kV |
| 品番（市場向け品番） | 3RT2448-6KB40-0KS0 |
| ●補助回路および制御回路用 | screw-type terminals |
| ● 通信用機能モジュール | No |
| WEEE（2012/19/EU）回収義務 | Yes |
| — 課題タイプ2が必要 | gR: 250 A (690 V, 100 kA) |
| ● 無負荷電流シェア標準 | 2.7 W |
| 主接点のNC接点数 | 0 |
| 主要連絡先のNO連絡先数 | 3 |
| IEC 81346-2に準拠した参照コード | Q |
| 矩形波に対する耐衝撃性 | |
| ● 補助接点用コンタクタ | Screw-type terminals |
| 主電流回路の極数 | 3 |
| 主電流回路の電圧の種類 | AC |
| — 調整タイプ1が必要 | gG: 250 A (690 V,100 kA) |
| ● 補助接点用AWGケーブル | 2x (20 ... 16), 2x (18 ... 14) |
| 補助接点の接触信頼性 | 1 faulty switching per 100 million (17 V, 1 mA) |
| 製品機能短絡保護 | No |
| ● 極当たりACの高温動作状態で | 12.8 W |
| 機械的耐用年数（スイッチングサイクル） | |
| 補助接点のNC接点の数 | 1 |
| 補助接点のNO接点数 | 1 |
| 接続可能な導体断面の種類 | |
| — コアエンド処理を施した細撚り | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| ● 細撚り、芯線端処理 | 0.5 ... 2.5 mm² |
| 定格電流値に対する電力損失[W] | |
| 制御電源電圧の種類 | DC |
| ● IEC 60947-4-1に準拠したミラーコンタクト | Yes |
| ● SN 31920に基づく需要率が低い | 40 % |
| ● SN 31920に基づく高い需要率 | 73 % |
| スイッチ操作機構の制御バージョン | Standard A1 - A2 |
| 地域別価格グループ / 本社価格グループ | 41B / 41B |
| IEC 60529に準拠した前面のタッチ保護 | finger-safe, for vertical contact from the front with box terminal/cover |
| ●主回路の短絡保護用 | |
| 設置高度（海抜最大） | 2 000 m |
| 前面にIEC 60529準拠の保護等級IP | IP00; IP20 with box terminal/cover |
| — 周囲温度40℃で最大690V定格値 | 160 A |
| — 周囲温度55℃で最大690V定格値 | 140 A |
| — 周囲温度60°Cで最大690V定格値 | 140 A |
| 補助接点用接続可能導体断面積 | |
| — 周囲温度40℃で最大1000V定格値 | 80 A |
| — 周囲温度60℃で最大1000V定格値 | 80 A |
| ● 汚染度3の主回路の定格値 | 1 000 V |
| ● IEC 60947-5-1に準拠した正駆動動作 | No |
| ● 補助スイッチブロックを追加したコンタクタの典型的な | 10 000 000 |
| IEC 60068-2-30に基づく55℃での相対湿度最大 | 95 % |
| ● 汚染度3の補助回路の定格値 | 690 V |
| 最大AC-1定格値における主回路の最小断面積 | 70 mm² |
| ● 補助スイッチの短絡保護に必要な | gG: 10 A (500 V, 1 kA) |
| RoHS指令に基づく物質制限への準拠 | Since: 15.03.2019 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 動作範囲係数制御電源電圧DCにおける磁気コイルの定格値 | |
| ● 電子的に最適化された補助スイッチブロックを追加したコンタクタの典型的な | 5 000 000 |
| 必要な補助スイッチの短絡保護用の小型遮断器の設計 | gG: 10 A (230 V, 400 A) |
| 一般製品承認確認KCEMCF機能安全/機械安全性適合宣言試験証明書型式検査証明書英国適合宣言特別試験証明書型式試験証明書/試験報告書海上/船舶その他鉄道確認振動および衝撃 | General Product Approval |
製品説明
Contactor, AC-1:160 A 24 V DC, 3 poles, 3S, size S3 connection for bar, 1 NA+1 NC, integrated varistor, see. Custom: No Auxiliary Switch Integration, Only Usable with 3RH2911-2XF22-0KS1 Auxiliary Swit
