3RU1136-4HD0

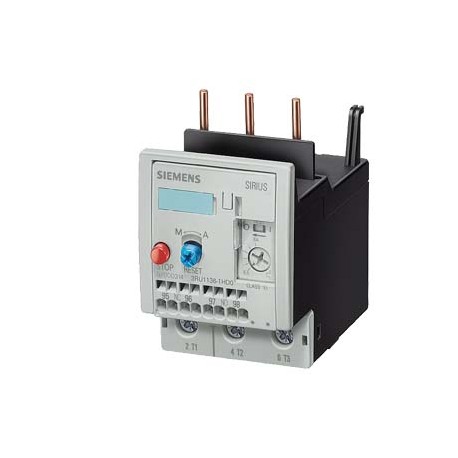

3RU1136-4HD0 SIEMENS Overload relay 40...50 A For motor protection Size S2, Class 10 Contactor mounting Main..
$0.00米ドル
4618 在庫あり
主な仕様
:Value
EAN:4011209303867
UPC:754554412191
注記:Sucessor:Successor SIRIUS Innovations 3RU2
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Value | |
| EAN | 4011209303867 |
| UPC | 754554412191 |
| 注記 | Sucessor:Successor SIRIUS Innovations 3RU2 |
| 深さ | 118 mm |
| 幅 | 55 mm |
| 身長 | 105 mm |
| グループコード | R711 |
| 旅行クラス | CLASS 10 |
| 価格グループ | 41F |
| — 上向き | 0 mm |
| ● 24Vで | 3 A |
| メタルファクター | L-O----- |
| — フォワード | 0 mm |
| ● 110Vで | 3 A |
| ● 120Vで | 3 A |
| ● 125Vで | 3 A |
| ● 220Vで | 0.11 A |
| ● 230Vで | 2 A |
| ● 400Vで | 1 A |
| 製品グループ | 3707 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| — 後ろ向き | 0 mm |
| — 下向き | 0 mm |
| 商品コード | 85364900 |
| 製品ファミリー | Not available |
| 最終更新日: | 08/27/2020 |
| 正味重量（kg） | 0,320 Kg |
| — 横に | 0 mm |
| 必要な間隔 | |
| ● 前面に | IP20 |
| 原産国 | Germany |
| 海運 | other |
| ● 取り付けタイプ | Contactor mounting |
| LKZ_FDB/カタログID | CC-IC10 |
| PLM有効日 | Product is cancelled since: 01.10.2019 |
| 梱包数量 | 1 |
| 保護の種類 | DMT 98 ATEX G 001 |
| 製品ブランド名 | SIRIUS |
| ● 活電部用 | |
| 梱包寸法 | 61,00 x 96,00 x 111,00 |
| 製品説明 | Overload relay 40...50 A For motor protection Size S2, Class 10 Contactor mounting Main circuit: Screw terminal Auxiliary circuit: Spring-type terminal Manual-Automatic-Reset !!! Phased-out product !!! Successor is SIRIUS 3RU2 Preferred successor type is >>3RU2136-4HD0<< |
| 製品指定 | thermal overload relay |
| 保護クラス IP | |
| ● 耐衝撃性 | 8g / 10 ms |
| ● 取り付け位置 | with vertical mounting surface +/-135° rotatable, with vertical mounting surface +/- 45° tiltable to the front and back |
| 過負荷リレーのサイズ | S2 |
| ● 接地部品用 | |
| 製品ライフサイクル（PLM） | PM410:Product cancellation |
| 一般製品承認 | For use in hazardous locations |
| リリースクラス（EF006668） | CLASS 10 |
| 特別試験証明書 | |
| 適合宣言 | Test Certificates |
| 輸出管理規制 | ECCN : N / AL : N |
| 取り付け方法（EF000003） | - |
| 工場渡し標準リードタイム | 20 Day/Days |
| 原材料割増金 | None |
| パッケージサイズの測定単位 | MM |
| ●主電流回路用 | screw-type terminals |
| 電気接続の種類 | |
| 製品寸法（幅×長さ×高さ） | Not available |
| ● サイドバイサイドマウント | |
| リセット機能入力（EF011940） | - |
| 動作中の相対湿度 | 100 % |
| 調整可能な電流範囲（EF008211） | ['40', '50'] |
| リセット機能自動（EF011941） | - |
| サージ電圧耐性定格値 | 6 kV |
| 品番（市場向け品番） | 3RU1136-4HD0 |
| リセット機能プッシュボタン（EF011942） | - |
| DIN EN 81346-2に準拠した参照コード | F |
| WEEE（2012/19/EU）回収義務 | Yes |
| ● 保管中の周囲温度 | -55 ... +80 °C |
| 主電流回路の極数 | 3 |
| ● 動作中の周囲温度 | -20 ... +70 °C |
| ●輸送中の周囲温度 | -55 ... +80 °C |
| 最大定格動作電圧 Ue (EF007357) | 690 |
| ●補助電流回路および制御回路用 | Cage Clamp terminals |
| AC-15における補助接点の動作電流 | |
| DC-13の補助接点の動作電流 | |
| ● 補助接点のCO接点数 | 0 |
| ● 補助接点のNC接点数 | 1 |
| ● 補助接点のNO接点数 | 1 |
| ● 動作電圧はAC-3定格値で最大 | 690 V |
| 接触器のサイズは会社ごとに組み合わせることができます | S2 |
| 主回路の電気接続の種類（EF006819） | Screw connection |
| ● 設置高度 海抜最大高度 | 2 000 m |
| 切替接点としての補助接点の数（EF003531） | 0 |
| 汚染度3のAC定格値における絶縁電圧 | 690 V |
| 常開接点としての補助接点の数（EF001376） | 1 |
| 常閉接点としての補助接点の数（EF001377） | 1 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.07.2006 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| ● 主接点の接続可能な導体断面積のタイプは単線 | 2x (0.75 ... 16 mm²) |
| ●製品機能補助回路および制御回路用取り外し可能端子 | No |
| 電流依存型過負荷解放の調整可能なピックアップ値電流 | 40 ... 50 A |
| ● 主接点の接続可能な導体断面積のタイプ（撚線） | 2x (0.75 ... 25 mm²), 0.75 ... 35 mm² |
| ● 補助接点用接続可能導体断面積の種類 単線 | 2x (0.5 ... 2.5 mm²) |
| ● 高温動作時の交流電流定格値に対する電力損失[W] | 15.6 W |
| ● 主接点用AWG導体の接続可能な導体断面積の種類 | 2x (18 ... 3), 1x (18 ... 1) |
| ● 交流定格電流値に対する極当たりの電力損失[W]（高温動作時） | 5.2 W |
| ● 補助スイッチの短絡保護のためのヒューズリンクの設計が必要 | fuse gL/gG: 6 A, quick: 10 A |
| ● 補助接点用AWG導体の接続可能な導体断面積の種類 | 2x (20 ... 14) |
| ● 細撚線主接点用接続可能導体断面積の種類（芯線端処理） | 2x (0.75 ... 16 mm²), 0.75 ... 25 mm² |
| ● 細撚線で芯線端処理された補助接点用接続可能導体断面積の種類 | 2x (0.5 ... 1.5 mm²) |
| ● 細撚線で芯線端処理を施さない補助接点用接続可能導体断面積の種類 | 2x (0.5 ... 1.5 mm²) |
| 一般製品承認危険区域での使用適合宣言試験証明書海上/船舶その他型式試験証明書/試験報告書特別試験証明書海上/船舶その他その他確認鉄道特別試験証明書 | General Product Approval |
