| パラメータ | 価値 |
|---|---|
| 深さ | 140 mm |
| 幅 | 70 mm |
| 身長 | 120 mm |
| - 固体 | 2x (2.5 ... 16 mm²) |
| 旅行クラス | CLASS 10 |
| — 上向き | 0 mm |
| ● 24Vで | 3 A |
| — フォワード | 0 mm |
| — 立ち往生 | 2x (10 ... 50 mm²), 10 ... 70 mm² |
| ● 110Vで | 3 A |
| ● 120Vで | 3 A |
| ● 125Vで | 3 A |
| ● 220Vで | 0.11 A |
| ● 230Vで | 2 A |
| ● 400Vで | 1 A |
| 取り付けタイプ | stand-alone installation |
| — 後ろ向き | 0 mm |
| — 下向き | 0 mm |
| — 横に | 0 mm |
| 製品機能 | |
| 必要な間隔 | |
| 耐衝撃性 | 8g / 10 ms |
| ● 前面に | IP20 |
| 取り付け位置 | with vertical mounting surface +/-135° rotatable, with vertical mounting surface +/- 45° tiltable to the front and back |
| 動作電圧 | |
| 保護の種類 | DMT 98 ATEX G 001 |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -55 ... +80 °C |
| ● 活電部用 | |
| 周囲温度 | |

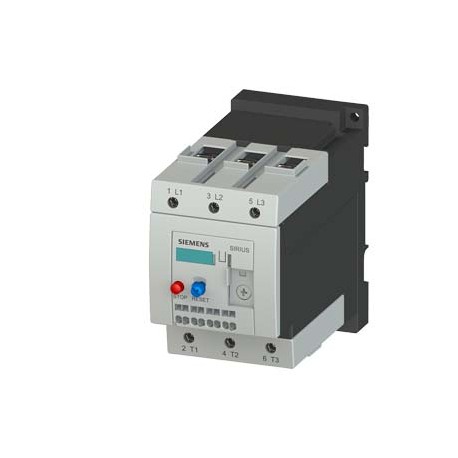

| 製品指定 | thermal overload relay |
| 保護クラス IP | |
| ● 運転中 | -20 ... +70 °C |
| ● 輸送中 | -55 ... +80 °C |
| CO連絡先の数 | |
| NCコンタクトの数 | |
| NOコンタクト数 | |
| ● 主な連絡先 | |
| 過負荷リレーのサイズ | S3 |
| ● 接地部品用 | |
| ヒューズリンクの設計 | |
| ●補助接点用 | 1 |
| 電力損失 [W] 合計 標準 | 16.5 W |
| ●主電流回路用 | screw-type terminals |
| 電気接続の種類 | |
| ● サイドバイサイドマウント | |
| ● AC-3定格値最大時 | 1 000 V |
| 動作中の相対湿度 | 100 % |
| 感電に対する保護 | finger-safe |
| サージ電圧耐性定格値 | 8 kV |
| — 課題タイプ2が必要 | gG: 160 A |
| ● 主接点用AWG導体 | 2x (10 ... 1/0), 1x (10 ... 2/0) |
| DIN EN 81346-2に準拠した機器マーキング | F |
| 主電流回路の極数 | 3 |
| — 調整タイプ1が必要 | gG: 250 A |
| 接続可能な導体断面積の種類 | |
| — コアエンド処理を施した細撚り | 2x (2.5 ... 35 mm²), 2.5 ... 50 mm² |
| ● 補助接点用AWG導体 | 2x (20 ... 14) |
| ●補助電流回路および制御回路用 | Cage Clamp terminals |
| — コアエンド処理なしで細く撚り合わせた | 2x (0.5 ... 1.5 mm²) |
| AC-15における補助接点の動作電流 | |
| DC-13の補助接点の動作電流 | |
| 接触器のサイズは会社ごとに組み合わせることができます | S3 |
| ●主回路の短絡保護用 | |
| 設置高度(海抜最大) | 2 000 m |
| ●補助回路および制御回路用の取り外し可能な端子 | No |
| 汚染度3定格値による絶縁電圧 | 1 000 V |
| ● 補助スイッチの短絡保護に必要な | fuse gL/gG: 6 A, quick: 10 A |
| 電流依存過負荷解放の調整可能なピックアップ値電流 | 70 ... 90 A |
