3RU2116-1AC1

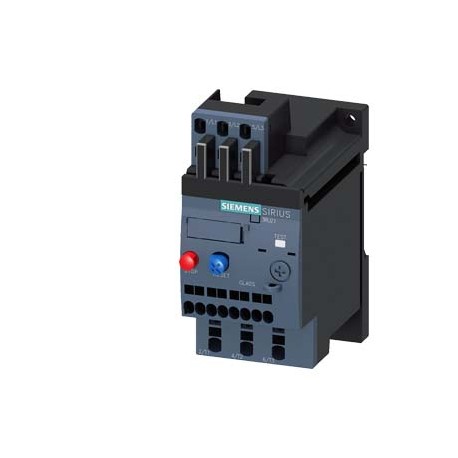

3RU2116-1AC1 SIEMENS Overload relay 1.1...1.6 A Thermal For motor protection Size S00, Class 10 Stand-alone ..
$0.00米ドル
4999 在庫あり
主な仕様
:Confirmation
EAN:4011209782235
UPC:662643920123
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4011209782235 |
| UPC | 662643920123 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 79 mm |
| 他の | Railway |
| 幅 | 45 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 102 mm |
| ● 注記 | for contactor disconnection |
| グループコード | R711 |
| 旅行クラス | CLASS 10 |
| ● 24Vで | 3 A |
| ● 60Vで | 0.3 A |
| ● AC-3で | |
| 確認 | Vibration and Shock |
| 日付2022年5月9日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | L-O----- |
| ● 110Vで | 3 A |
| ● 120Vで | 3 A |
| ● 125Vで | 3 A |
| ● 220Vで | 0.11 A |
| ● 230Vで | 2 A |
| ● 400Vで | 1 A |
| ● AC-3eで | |
| ● ポールあたり | 1.9 W |
| 製品グループ | 5346 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 商品コード | 85364900 |
| 製品ファミリー | 3RU2 for standard applications |
| 最終更新日: | 3/8/2022 |
| 正味重量（kg） | 0,215 Kg |
| 動作電力 | |
| ● 定格値 | 690 V |
| 固定方法 | stand-alone installation |
| 原産国 | Germany |
| 取り付け位置 | any |
| 動作電圧 | |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -55 ... +80 °C |
| 梱包寸法 | 49,00 x 104,00 x 91,00 |
| 製品説明 | Overload relay 1.1...1.6 A Thermal For motor protection Size S00, Class 10 Stand-alone installation Main circuit: Spring-type terminal Auxiliary circuit: spring-type terminal Manual-Automatic-Reset |
| 周囲温度 | |
| 製品指定 | thermal overload relay |
| ● 運転中 | -40 ... +70 °C |
| ● 輸送中 | -55 ... +80 °C |
| — 固体または撚り線 | 1x (0,5 ... 4 mm²) |
| ● 主な連絡先 | |
| 過負荷リレーのサイズ | S00 |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ヒューズリンクの設計 | |
| 一般製品承認 | For use in hazardous locations |
| リリースクラス（EF006668） | CLASS 10 |
| 製品タイプの指定 | 3RU2 |
| 温度補償 | -40 ... +60 °C |
| — 400 V定格値 | 0.55 kW |
| — 500 V定格値 | 0.75 kW |
| — 690 V定格値 | 1.1 kW |
| ● 480 V定格値 | 1.6 A |
| ● 600V定格値 | 1.6 A |
| 輸出管理規制 | AL : N / ECCN : N |
| 需要率の高いMTTF | 2 280 y |
| 取り付け方法（EF000003） | Separate positioning |
| ●補助接点用 | |
| 工場渡し標準リードタイム | 1 Day/Days |
| 原材料割増金 | None |
| ドライバーシャフトの設計 | Diameter 3 mm |
| ドライバーの先端のサイズ | 3,0 x 0,5 mm |
| パッケージサイズの測定単位 | MM |
| ●主電流回路用 | spring-loaded terminals |
| 物質の禁止（日付） | 10/01/2009 |
| 電気接続の種類 | |
| 危険場所での使用 | Declaration of Conformity |
| 補助スイッチの設計 | integrated |
| 過負荷解放の設計 | thermal |
| リセット機能入力（EF011940） | - |
| 動作周波数定格値 | 50 ... 60 Hz |
| 動作電流定格値 | 1.6 A |
| ● AC-3e定格値最大値 | 690 V |
| 動作中の相対湿度 | 10 ... 95 % |
| 調整可能な電流範囲（EF008211） | ['1.1', '1.6'] |
| リセット機能自動（EF011941） | - |
| ● 主接点用AWGケーブル | 1x (20 ... 12) |
| 切り替えステータスの表示バージョン | Slide switch |
| サージ電圧耐性定格値 | 6 kV |
| 品番（市場向け品番） | 3RU2116-1AC1 |
| リセット機能プッシュボタン（EF011942） | - |
| ●補助回路および制御回路用 | spring-loaded terminals |
| WEEE（2012/19/EU）回収義務 | Yes |
| ● 主回路と補助回路の間 | 440 V |
| IEC 81346-2に準拠した参照コード | F |
| 主電流回路の極数 | 3 |
| ● 補助接点用AWGケーブル | 2x (20 ... 14) |
| 最大定格動作電圧 Ue (EF007357) | 690 |
| ● 補助回路と補助回路の間 | 440 V |
| 3相交流モータの全負荷電流（FLA） | |
| 補助接点のCO接点数 | 0 |
| 補助接点のNC接点の数 | 1 |
| 補助接点のNO接点数 | 1 |
| IEC 60068-2-27に準拠した耐衝撃性 | 8g / 11 ms |
| 接続可能な導体断面の種類 | |
| — コアエンド処理を施した細撚り | 1x (0.5 ... 2.5 mm²) |
| — コアエンド処理なしで細く撚り合わせた | 1x (0.5 ... 2.5 mm²) |
| AC-3e 400 V定格値での動作電流 | 1.6 A |
| AC-15における補助接点の動作電流 | |
| DC-13の補助接点の動作電流 | |
| 接触器のサイズは会社ごとに組み合わせることができます | S00 |
| 地域別価格グループ / 本社価格グループ | 41F / 41F |
| UL準拠の補助接点の接触定格 | B600 / R300 |
| IEC 60529に準拠した前面のタッチ保護 | finger-safe, for vertical contact from the front |
| 設置高度（海抜最大） | 2 000 m |
| 前面にIEC 60529準拠の保護等級IP | IP20 |
| 主回路の電気接続の種類（EF006819） | Spring clamp connection |
| ATEX指令2014/34/EUに準拠した保護の種類 | Ex II (2) GD |
| 主電流回路の電気コネクタの配置 | Top and bottom |
| SN 31920に基づく需要率の低い故障率[FIT] | 50 FIT |
| 切替接点としての補助接点の数（EF003531） | 0 |
| 汚染度3のAC定格値における絶縁電圧 | 690 V |
| 常開接点としての補助接点の数（EF001376） | 1 |
| ATEX指令2014/34/EUに準拠した適合証明書 | DMT 98 ATEX G 001 |
| ● 補助スイッチの短絡保護に必要な | fuse gG: 6 A, quick: 10 A |
| 常閉接点としての補助接点の数（EF001377） | 1 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.10.2009 |
| 補助回路および制御回路用の製品コンポーネント取り外し可能な端子 | No |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 高温動作状態におけるAC定格電流値に対する電力損失[W] | 5.7 W |
| 調整可能な電流応答値電流依存過負荷解放の電流 | 1.1 ... 1.6 A |
| 接地スターポイントを備えたネットワークにおける安全な絶縁のための最大許容電圧 | |
| 一般製品承認危険区域での使用確認危険区域での使用適合宣言試験証明書海上/船舶英国適合宣言型式試験証明書/試験報告書特別試験証明書海上/船舶その他鉄道確認振動および衝撃 | General Product Approval |
