在庫あり 注目商品
3RU2116-1HB0

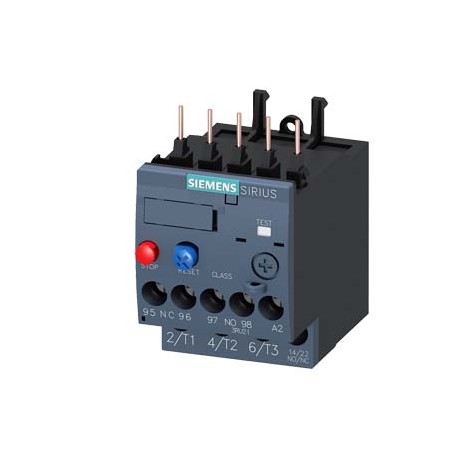

3RU2116-1HB0 SIEMENS Overload relay 5.5...8.0 A Thermal For motor protection Size S00, Class 10 Contactor mo..
$0.00米ドル
3810 在庫あり
主な仕様
:Value
EAN:4011209781665
UPC:662643920444
エティム:4
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Value | |
| EAN | 4011209781665 |
| UPC | 662643920444 |
| エティム | 4 |
| アイデア | 4 |
| 深さ | 70 mm |
| 幅 | 45 mm |
| 身長 | 76 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| ● 注記 | for contactor disconnection |
| グループコード | R711 |
| 旅行クラス | CLASS 10 |
| 価格グループ | 41F |
| ● 最大 | 2 000 m |
| メタルファクター | L-O----- |
| 取り付けタイプ | Contactor mounting |
| 製品グループ | 5346 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 商品コード | 85364900 |
| 製品ファミリー | 3RU2 for standard applications |
| 最終更新日: | 08/19/2020 |
| 表示バージョン | |
| 正味重量（kg） | 0,159 Kg |
| ● 定格値 | 690 V |
| 製品機能 | |
| 耐衝撃性 | |
| 原産国 | Germany |
| 海運 | other |
| 動作電圧 | |
| 締め付けトルク | |
| 故障率[FIT] | |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -55 ... +80 °C |
| 周囲温度 | |
| 梱包寸法 | 49,00 x 102,00 x 84,00 |
| 製品説明 | Overload relay 5.5...8.0 A Thermal For motor protection Size S00, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset |
| 製品指定 | thermal overload relay |
| 振動と衝撃 | |
| ● 運転中 | -40 ... +70 °C |
| ● 輸送中 | -55 ... +80 °C |
| CO連絡先の数 | |
| ● 主な連絡先 | |
| ● 取り付け位置 | any |
| 過負荷リレーのサイズ | S00 |
| ヒューズリンクの設計 | |
| AC-3での動作電力 | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| 一般製品承認 | For use in hazardous locations |
| 製品タイプの指定 | 3RU2 |
| リリースクラス（EF006668） | CLASS 10 |
| 温度補償 | -40 ... +60 °C |
| ● 400V定格値 | 3 kW |
| ● 480 V定格値 | 8 A |
| ● 500V定格値 | 4 kW |
| ● 600V定格値 | 8 A |
| ● 690 V定格値 | 5.5 kW |
| ● 切り替えステータス | Slide switch |
| 適合宣言 | Test Certificates |
| 輸出管理規制 | AL : N / ECCN : N |
| 需要率の高いMTTF | 2 280 y |
| 取り付け方法（EF000003） | - |
| ● IEC 60068-2-27に準拠 | 8g / 11 ms |
| ●補助接点用 | 0 |
| ドライバーシャフトの設計 | Diameter 5 ... 6 mm |
| ドライバーの先端のサイズ | Pozidriv PZ 2 |
| 工場渡し標準リードタイム | 1 Day/Days |
| 原材料割増金 | None |
| パッケージサイズの測定単位 | MM |
| — 単鎖または多重鎖 | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| 動作電流定格値 | 8 A |
| 補助スイッチの設計 | integrated |
| 過負荷解放の設計 | thermal |
| 製品寸法（幅×長さ×高さ） | Not available |
| 動作周波数定格値 | 50 ... 60 Hz |
| リセット機能入力（EF011940） | - |
| ● AC-3定格値最大時 | 690 V |
| ● ACが高温状態で動作している場合 | 6.6 W |
| 動作中の相対湿度 | 10 ... 95 % |
| 調整可能な電流範囲（EF008211） | ['5.5', '8'] |
| リセット機能自動（EF011941） | - |
| サージ電圧耐性定格値 | 6 kV |
| ● 前面に保護等級IP | IP20 |
| 品番（市場向け品番） | 3RU2116-1HB0 |
| DIN EN 81346-2に準拠した参照コード | F |
| リセット機能プッシュボタン（EF011942） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| ● 端末の保護クラスIP | IP20 |
| ● 主接点用AWG導体 | 2x (20 ... 16), 2x (18 ... 14), 2x 12 |
| 主電流回路の極数 | 3 |
| ● 極当たりACの高温動作状態で | 2.2 W |
| ● 補助接点と制御接点の | M3 |
| ● SN 31920に基づく低需要率 | 50 FIT |
| 最大定格動作電圧 Ue (EF007357) | 690 |
| 接続ネジのネジ山の設計 | |
| 補助接点のNC接点数 | 1 |
| 補助接点のNO接点数 | 1 |
| 接続可能な導体断面積の種類 | |
| — コアエンド処理を施した細撚り | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| ● 補助接点用AWG導体 | 2x (20 ... 16), 2x (18 ... 14) |
| 定格電流値に対する電力損失[W] | |
| 安全な絶縁のための最大許容電圧 | |
| 設置高度（海抜） | |
| ● ネジ式端子の主接点用 | 0.8 ... 1.2 N·m |
| 三相交流モータの全負荷電流（FLA） | |
| 接触器のサイズは会社ごとに組み合わせることができます | S00 |
| UL準拠の補助接点の接触定格 | B600 / R300 |
| ● ネジ式端子付き補助接点用 | 0.8 ... 1.2 N·m |
| 主回路の電気接続の種類（EF006819） | Screw connection |
| ●補助回路および制御回路用の取り外し可能な端子 | No |
| ATEX指令2014/34/EUに準拠した保護の種類 | Ex II (2) GD |
| ●主電流回路の電気接続の種類 | screw-type terminals |
| ● DC-13、60Vの補助接点の動作電流 | 0.3 A |
| ● AC-15、24Vでの補助接点の動作電流 | 3 A |
| ● DC-13、24Vの補助接点の動作電流 | 2 A |
| 主電流回路の電気コネクタの配置 | Top and bottom |
| ● AC-15、110Vにおける補助接点の動作電流 | 3 A |
| ● AC-15、120Vにおける補助接点の動作電流 | 3 A |
| ● AC-15、125Vにおける補助接点の動作電流 | 3 A |
| ● AC-15、230Vにおける補助接点の動作電流 | 2 A |
| ● DC-13、110Vにおける補助接点の動作電流 | 0.22 A |
| ● DC-13、220 Vでの補助接点の動作電流 | 0.11 A |
| ● AC-15、400Vにおける補助接点の動作電流 | 1 A |
| ● DC-13、125Vの補助接点の動作電流 | 0.22 A |
| 切替接点としての補助接点の数（EF003531） | 0 |
| 汚染度3のAC定格値における絶縁電圧 | 690 V |
| 常開接点としての補助接点の数（EF001376） | 1 |
| ATEX指令2014/34/EUに準拠した適合証明書 | DMT 98 ATEX G 001 |
| ● 補助スイッチの短絡保護に必要な | fuse gG: 6 A, quick: 10 A |
| 常閉接点としての補助接点の数（EF001377） | 1 |
| IEC 61508に準拠した耐用年数または耐用年数のT1値 | 20 y |
| RoHS指令に基づく物質制限への準拠 | Since: 01.10.2009 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 電流依存型過負荷解放の調整可能なピックアップ値電流 | 5.5 ... 8 A |
| ● 補助電流回路および制御回路の電気接続の種類 | screw-type terminals |
| ● 主回路と補助回路の間に接地スターポイントを備えたネットワークの場合 | 440 V |
| ● 補助回路と補助回路の間に接地スターポイントがあるネットワークの場合 | 440 V |
| 一般製品承認危険区域での使用適合宣言試験証明書海上/船舶その他型式試験証明書/試験報告書特別試験証明書海上/船舶その他確認鉄道振動および衝撃 | General Product Approval |
製品説明
More details
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
