3RV2021-4AA10-0DA0

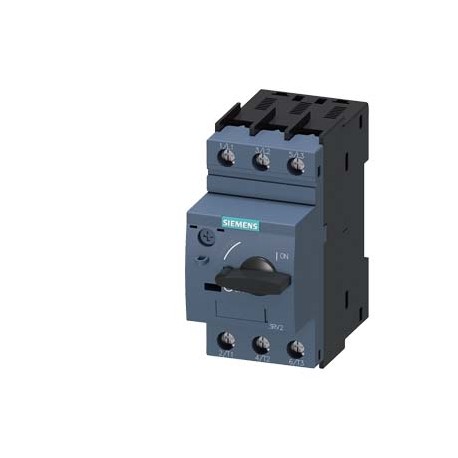

3RV2021-4AA10-0DA0 SIEMENS Circuit breaker size S0 for system protection without phase failure protection A-..
$0.00米ドル
4800 在庫あり
主な仕様
:Value
EAN:4011209893061
UPC:040892567502
エティム:4
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Value | |
| EAN | 4011209893061 |
| UPC | 040892567502 |
| エティム | 4 |
| アイデア | 4 |
| 深さ | 97 mm |
| 幅 | 45 mm |
| 身長 | 97 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| B10値 | |
| グループコード | R711 |
| 旅行クラス | CLASS 10 |
| 価格グループ | 41E |
| — 上向き | 30 mm |
| ● AC-3で | |
| ● 最大 | 2 000 m |
| ● 典型的な | 100 000 |
| メタルファクター | LBP----- |
| — フォワード | 0 mm |
| ● 400Vで | gG 63 A |
| ● 500Vで | gG 50 A |
| ● 690Vで | gG 40 A |
| 取り付けタイプ | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 60715 |
| 製品グループ | 5333 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| — 後ろ向き | 0 mm |
| — 下向き | 30 mm |
| 商品コード | 85362090 |
| 製品ファミリー | SIRIUS 3RV2 motor starter protectors |
| 最終更新日: | 08/13/2020 |
| 表示バージョン | |
| 正味重量（kg） | 0,365 Kg |
| 動作電力 | |
| — 横に | 9 mm |
| ● 定格値 | 690 V |
| 製品機能 | |
| 必要な間隔 | |
| 耐衝撃性 | |
| 原産国 | Germany |
| 海運 | other |
| 動作電流 | |
| 動作電圧 | |
| 製品拡張 | |
| テスト証明書 | Marine / Shipping |
| 締め付けトルク | |
| 故障率[FIT] | |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -50 ... +80 °C |
| 周囲温度 | |
| 動作周波数 | |
| 梱包寸法 | 49,00 x 102,00 x 102,00 |
| 製品説明 | Circuit breaker size S0 for system protection without phase failure protection A-release 10...16 A N-release 208 A screw terminal Standard switching capacity |
| 製品指定 | Circuit breaker |
| ● AC-3最大時 | 15 1/h |
| ● 補助スイッチ | Yes |
| ● 運転中 | -20 ... +60 °C |
| ● 輸送中 | -50 ... +80 °C |
| 製品のデザイン | for system protection |
| CO連絡先の数 | |
| ● 主な連絡先 | |
| ● 取り付け位置 | any |
| 応答値現在 | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| 一般製品承認 | Declaration of Conformity |
| 製品タイプの指定 | 3RV2 |
| 定格電圧（EF003977） | - |
| 特別試験証明書 | |
| 温度補償 | -20 ... +60 °C |
| — 230 V定格値 | 4 000 W |
| — 400 V定格値 | 16 A |
| — 500 V定格値 | 7 500 W |
| — 690 V定格値 | 11 000 W |
| ● 240 V定格値 | 100 kA |
| ● 400V定格値 | 25 kA |
| ● 480 V定格値 | 16 A |
| ● 500V定格値 | 5 kA |
| ● 600V定格値 | 16 A |
| ● 690 V定格値 | 2 kA |
| ● 切り替えステータス | Handle |
| 輸出管理規制 | AL : N / ECCN : N |
| 極数（EF001391） | 3 |
| ● 地絡検出 | No |
| ● IEC 60068-2-27に準拠 | 25g / 11 ms |
| ●補助接点用 | 0 |
| ドライバーシャフトの設計 | Diameter 5 to 6 mm |
| 回路遮断器のサイズ | S0 |
| ドライバーの先端のサイズ | Pozidriv 2 |
| 工場渡し標準リードタイム | 5 Day/Days |
| 原材料割増金 | None |
| ● 位相不良検出 | No |
| ● 400Vの通電部用 | |
| ● 500Vの通電部用 | |
| ● 690Vの通電部用 | |
| パッケージサイズの測定単位 | MM |
| — 110/120 V定格値 | 1 hp |
| — 200/208 V定格値 | 3 hp |
| — 220/230 V定格値 | 5 hp |
| — 460/480 V定格値 | 10 hp |
| — 単鎖または多重鎖 | 2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²) |
| ● 三相交流モータ用 | |
| 動作電流定格値 | 16 A |
| ●単相交流モータ用 | |
| 過負荷解放の設計 | thermal |
| デバイス構築（EF008240） | Built-in device fixed built-in technique |
| 製品寸法（幅×長さ×高さ） | Not available |
| ● AC 240 V定格値 | 100 kA |
| ● AC 400 V定格値 | 55 kA |
| ● 交流500V定格値 | 10 kA |
| ● 690 V定格のACで | 4 kA |
| モータードライブオプション（EF007386） | false |
| 動作周波数定格値 | 50 ... 60 Hz |
| ● AC-3定格値最大時 | 690 V |
| ● 400Vで接地された部品用 | |
| ● 500Vで接地された部品用 | |
| ● 690 Vで接地された部品の場合 | |
| 短距離旅行の設計 | magnetic |
| 危険な故障の割合 | |
| ● ACが高温状態で動作している場合 | 9.25 W |
| ● 主な連絡先の典型的な | 100 000 |
| モータードライブ内蔵（EF006697） | false |
| ● 補助接点の典型的な | 500 |
| 動作中の相対湿度 | 10 ... 95 % |
| 制御要素の種類 (EF006976) | Toggle |
| 降伏機械的性能 [hp] | |
| 保護等級（IP）（EF005474） | IP20 |
| サージ電圧耐性定格値 | 6 kV |
| ● 前面に保護等級IP | IP20 |
| 品番（市場向け品番） | 3RV2021-4AA10-0DA0 |
| 定格永久電流 Iu (EF001389) | 16.0 |
| DIN EN 81346-2に準拠した参照コード | Q |
| 低電圧リリース付き（EF007518） | false |
| WEEE（2012/19/EU）回収義務 | Yes |
| 消灯インジケーター付き（EF007006） | false |
| 電気的耐久性（スイッチングサイクル） | |
| ● 端末の保護クラスIP | IP20 |
| ● 主接点用AWG導体 | 2x (16 ... 12), 2x (14 ... 8) |
| 主電流回路の極数 | 3 |
| 製品機能 短絡保護 | Yes |
| ● 極当たりACの高温動作状態で | 3.1 W |
| ● SN 31920に基づく低需要率 | 50 % |
| 機械的耐用年数（スイッチングサイクル） | |
| ● SN 31920に基づく高い需要率 | 5 000 |
| 過負荷解除電流設定（EF002336） | ['10', '16'] |
| 接続ネジのネジ山の設計 | |
| 統合型地絡保護（EF007296） | false |
| 補助接点のNC接点数 | 0 |
| 補助接点のNO接点数 | 0 |
| 接続可能な導体断面積の種類 | |
| — コアエンド処理を施した細撚り | 2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²), 1x 10 mm² |
| ●瞬時短絡トリップユニット | 208 A |
| 定格電流値に対する電力損失[W] | |
| 安全な絶縁のための最大許容電圧 | |
| 保護ユニットを備えた完全なデバイス（EF008906） | - |
| 設置高度（海抜） | |
| ● ネジ式端子の主接点用 | 2 ... 2.5 N·m |
| 三相交流モータの全負荷電流（FLA） | |
| 接触器のサイズは会社ごとに組み合わせることができます | S00, S0 |
| DINレール（トップハットレール）取り付けオプション（EF008904） | - |
| 最大短絡電流遮断容量（Icu） | |
| DINレール（トップハットレール）取り付けに適しています（EF007250） | FALSE |
| 主回路の電気接続の種類（EF006819） | Screw connection |
| ●補助回路および制御回路用の取り外し可能な端子 | No |
| 主電流回路の接続位置（EF006671） | Other |
| ●主電流回路の電気接続の種類 | screw-type terminals |
| 調整範囲遅延なし短絡解除（EF007131） | ['208', '208'] |
| 主電流回路の電気コネクタの配置 | Top and bottom |
| 切替接点としての補助接点の数（EF003531） | 0 |
| 汚染度3のAC定格値における絶縁電圧 | 690 V |
| ACでの動作短絡電流遮断容量（Ics） | |
| 常開接点としての補助接点の数（EF001376） | 0 |
| 常閉接点としての補助接点の数（EF001377） | 0 |
| IEC 61508に準拠した耐用年数または耐用年数のT1値 | 10 y |
| 調整範囲短期遅延短絡解放（EF007129） | ['-', '-'] |
| 定格短絡遮断容量 lcu 400 V、50 Hz (EF007048) | 55.0 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.10.2009 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 電流依存型過負荷解放の調整可能なピックアップ値電流 | 10 ... 16 A |
| ● 主回路と補助回路の間に接地スターポイントを備えたネットワークの場合 | 400 V |
| 主回路の短絡保護のためのITネットワーク用ヒューズリンクの設計 | |
| 一般製品承認適合宣言試験証明書KCMその他型式試験証明書/試験報告書試験証明書船舶/海運特別試験証明書船舶/海運その他鉄道確認振動および衝撃確認 | General Product Approval |
