3RV2711-0FD10

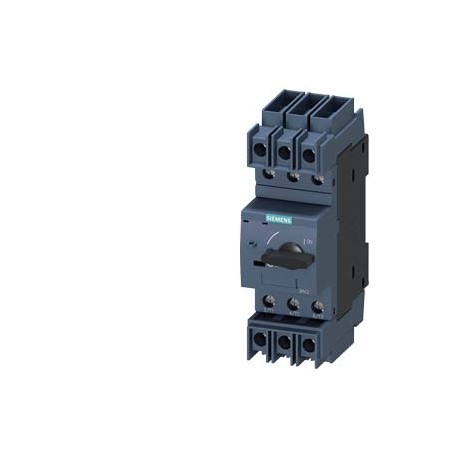

3RV2711-0FD10 SIEMENS Circuit breaker size S00 for system protection with approval circuit breaker UL 489, C..
$0.00米ドル
4498 在庫あり
主な仕様
:
EAN:4011209767515
UPC:662643922707
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4011209767515 |
| UPC | 662643922707 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 97 mm |
| 幅 | 45 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 144 mm |
| B10値 | |
| グループコード | R711 |
| — 上向き | 30 mm |
| ● AC-3で | |
| メタルファクター | LAO----- |
| — フォワード | 0 mm |
| ● 690Vで | gL/gG 4 A |
| 日付2022年5月12日 | Subject to change without notice© Copyright Siemens 2022 |
| 製品グループ | 5332 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| — 後ろ向き | 0 mm |
| — 下向き | 30 mm |
| 商品コード | 85362010 |
| 製品ファミリー | SIRIUS 3RV2 motor starter protectors |
| 最終更新日: | 1/27/2022 |
| 正味重量（kg） | 0,447 Kg |
| 動作電力 | |
| — 横に | 30 mm |
| ● 定格値 | 690 V |
| 固定方法 | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 60715 |
| 製品機能 | |
| 必要な間隔 | |
| 原産国 | Germany |
| 海運 | other |
| 取り付け位置 | any |
| 動作電圧 | |
| 締め付けトルク | |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 故障率[FIT] | |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -50 ... +80 °C |
| 梱包寸法 | 55,00 x 191,00 x 110,00 |
| 製品説明 | Circuit breaker size S00 for system protection with approval circuit breaker UL 489, CSA C22.2 No.5-02 A-release 0.5 A N-release 6.5 A screw terminal Standard switching capacity |
| 周囲温度 | |
| 動作周波数 | |
| 動作電流 | |
| 製品指定 | Circuit breaker |
| ● AC-3最大時 | 15 1/h |
| ● 運転中 | -20 ... +60 °C |
| ● 輸送中 | -50 ... +80 °C |
| 製品のデザイン | For system protection according to UL 489/CSA C22.2 No. 5 |
| — 固体または撚り線 | 1 ... 10 mm², max. 2x 10 mm² |
| ● 主な連絡先 | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| 定格電圧（EF003977） | - |
| 製品タイプの指定 | 3RV2 |
| 温度補償 | -20 ... +60 °C |
| — 230 V定格値 | 0.1 kW |
| — 400 V定格値 | 0.1 kW |
| — 500 V定格値 | 0.1 kW |
| — 690 V定格値 | 0.2 kW |
| ● 240 V定格値 | 100 kA |
| ● 400V定格値 | 100 kA |
| ● 500V定格値 | 100 kA |
| ● 690 V定格値 | 100 kA |
| 適合宣言 | Test Certificates |
| 輸出管理規制 | AL : N / ECCN : N |
| 極数（EF001391） | 3 |
| ● 地絡検知 | No |
| 工場渡し標準リードタイム | 70 Day/Days |
| 原材料割増金 | None |
| ドライバーシャフトの設計 | Diameter 5 to 6 mm |
| 回路ブレーカーのサイズ | S00 |
| ドライバーの先端のサイズ | Pozidriv size 2 |
| ● 400Vの通電部用 | |
| ● 500Vの通電部用 | |
| ● 690Vの通電部用 | |
| ● 位相不良検出 | No |
| パッケージサイズの測定単位 | MM |
| ●主電流回路用 | screw-type terminals |
| 物質の禁止（日付） | 10/01/2009 |
| 電気接続の種類 | |
| デバイス構築（EF008240） | Built-in device fixed built-in technique |
| 過負荷解放の設計 | thermal |
| ● AC 240 V定格値 | 100 kA |
| ● AC 400 V定格値 | 100 kA |
| ● 交流500V定格値 | 100 kA |
| ● 690 V定格のACで | 100 kA |
| モータードライブオプション（EF007386） | false |
| 動作周波数定格値 | 50 ... 60 Hz |
| 動作電流定格値 | 0.5 A |
| ● AC-3定格値最大時 | 690 V |
| ● 400Vで接地された部品用 | |
| ● 500Vで接地された部品用 | |
| ● 690 Vで接地された部品の場合 | |
| 短絡旅行の設計 | magnetic |
| 危険な故障の割合 | |
| ● ACが高温状態で動作している場合 | 5.5 W |
| ● AC-3、400V定格値 | 0.5 A |
| ● 主な連絡先の典型的な | 100 000 |
| モータードライブ内蔵（EF006697） | false |
| ● 補助接点の典型的な | 100 000 |
| 制御要素の種類 (EF006976) | Toggle |
| 製品拡張補助スイッチ | Yes |
| 動作中の相対湿度 | 10 ... 95 % |
| ● 主接点用AWGケーブル | 2x (14 ... 10) |
| 保護等級（IP）（EF005474） | IP20 |
| 切り替えステータスの表示バージョン | Handle |
| サージ電圧耐性定格値 | 6 kV |
| 品番（市場向け品番） | 3RV2711-0FD10 |
| 定格永久電流 Iu (EF001389) | 0.5 |
| 低電圧リリース付き（EF007518） | false |
| WEEE（2012/19/EU）回収義務 | Yes |
| 消灯インジケーター付き（EF007006） | false |
| ● 主回路と補助回路の間 | 400 V |
| IEC 81346-2に準拠した参照コード | Q |
| 主電流回路の極数 | 3 |
| 製品機能短絡保護 | Yes |
| ● 極当たりACの高温動作状態で | 1.8 W |
| 機械的耐用年数（スイッチングサイクル） | |
| 過負荷解除電流設定（EF002336） | ['-', '-'] |
| 統合型地絡保護（EF007296） | false |
| 接続ネジのネジ山の設計 | |
| 補助接点のCO接点数 | 0 |
| 補助接点のNC接点の数 | 0 |
| 補助接点のNO接点数 | 0 |
| IEC 60068-2-27に準拠した耐衝撃性 | 25g / 11 ms |
| 接続可能な導体断面の種類 | |
| — コアエンド処理を施した細撚り | 1 ... 16 mm², max. 6 + 16 mm² |
| 定格電流値に対する電力損失[W] | |
| ● SN 31920に基づく需要率が低い | 50 % |
| 保護ユニットを備えた完全なデバイス（EF008906） | - |
| 電気的耐久性（スイッチングサイクル）標準 | 100 000 |
| ● ネジ式端子の主接点用 | 2.5 ... 3 N·m |
| ● SN 31920に基づく高い需要率 | 5 000 |
| DINレール（トップハットレール）取り付けオプション（EF008904） | - |
| 地域別価格グループ / 本社価格グループ | 41E / 41E |
| IEC 60529に準拠した前面のタッチ保護 | finger-safe, for vertical contact from the front |
| 遮断容量最大短絡電流（Icu） | |
| ● UL 489定格値に基づく480 AC Y/277 V | 65 kA |
| 設置高度（海抜最大） | 2 000 m |
| 前面にIEC 60529準拠の保護等級IP | IP20 |
| DINレール（トップハットレール）取り付けに適しています（EF007250） | FALSE |
| 主回路の電気接続の種類（EF006819） | Screw connection |
| 主電流回路の接続位置（EF006671） | Other |
| 調整範囲遅延なし短絡解除（EF007131） | ['6.5', '6.5'] |
| 主電流回路の電気コネクタの配置 | Top and bottom |
| 遮断容量動作短絡電流（Ics）AC | |
| 切替接点としての補助接点の数（EF003531） | 0 |
| 汚染度3のAC定格値における絶縁電圧 | 690 V |
| 瞬時短絡トリップユニットの応答値電流 | 6.5 A |
| 常開接点としての補助接点の数（EF001376） | 0 |
| 常閉接点としての補助接点の数（EF001377） | 0 |
| 調整範囲短期遅延短絡解放（EF007129） | ['-', '-'] |
| 定格短絡遮断容量 lcu 400 V、50 Hz (EF007048) | 100.0 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.10.2009 |
| 補助回路および制御回路用の製品コンポーネント取り外し可能な端子 | No |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 接地スターポイントを備えたネットワークにおける安全な絶縁のための最大許容電圧 | |
| 主回路の短絡保護のためのITネットワーク用ヒューズリンクの設計 | |
| 一般製品承認確認KCD適合宣言試験証明書海上/海運英国適合宣言型式試験証明書/試験報告書特別試験証明書海上/海運その他鉄道確認振動および衝撃 | General Product Approval |
