3RW5554-2HA16

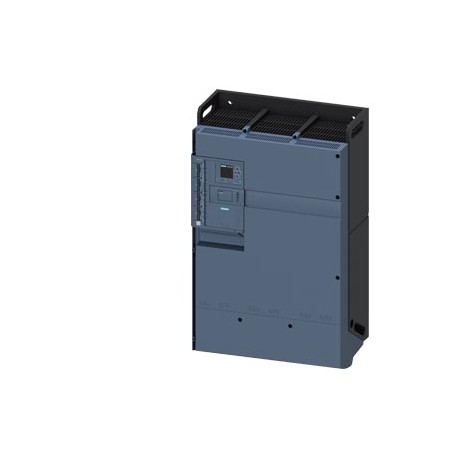

3RW5554-2HA16 SIEMENS SIRIUS soft starter 200-690 V 840 A, 110-250 V AC Spring-type terminals
$0.00米ドル
3298 在庫あり
主な仕様
:
EAN:4047621059297
UPC:804766937361
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4047621059297 |
| UPC | 804766937361 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 241 mm |
| 幅 | 478 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| 身長 | 764 mm |
| ● ATEX | Yes |
| ● IECEx | Yes |
| グループコード | R711 |
| 旅行クラス | CLASS 10A / 10E (default) / 20E / 30E; acc. to IEC 60947-4-2 |
| ワイヤーの長さ | |
| ● 上向き | 100 mm |
| 日付2022年5月5日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | LAO----- |
| ● プロフィバス | Yes |
| ● 50 Hzで | 110 ... 250 V |
| ● 60 Hzで | 110 ... 250 V |
| ● フォワード | 10 mm |
| 製品グループ | 4982 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| ● 後ろ向き | 0 mm |
| ● 下向き | 75 mm |
| 商品コード | 85371098 |
| 製品ファミリー | 3RW55 soft starters |
| 最終更新日: | 4/11/2022 |
| サービス係数 | 1.15 |
| ● CEマーキング | Yes |
| ● DCブレーキ | Yes |
| ● モドバスRTU | Yes |
| ● モドバスTCP | Yes |
| ● 自動リセット | Yes |
| ● イベントリスト | Yes |
| 正味重量（kg） | 65,000 Kg |
| ● イーサネット/IP | Yes |
| ● プロフィエナジー | Yes; in connection with the PROFINET Standard and PROFINET High-Feature communication modules |
| ● UL認証 | Yes |
| ● 側面に | 5 mm |
| ●ヒューズの | |
| ● 定格値 | 200 ... 690 V |
| 固定方法 | screw fixing |
| 最小負荷[%] | 10 %; Relative to set Ie |
| 製品カテゴリー | Hybrid switching devices |
| 製品機能 | |
| 耐衝撃性 | 15 g / 11 ms, from 6 g / 11 ms with potential contact lifting |
| 始動トルク [%] | 10 ... 100 % |
| ● CSA認証 | Yes |
| ● 手動リセット | Yes |
| ● リモートリセット | Yes |
| ● 電圧ランプ | Yes |
| 原産国 | Czech Republic |
| 海運 | other |
| 取り付け位置 | Vertical (can be rotated +/- 90° and tilted forward or backward +/- 22.5°) |
| 動作電圧 | |
| 製品コンポーネント | |
| 締め付けトルク | |
| ● アナログ出力 | Yes; 4 ... 20 mA (default) / 0 ... 10 V |
| ● エラーログブック | Yes |
| ● モーター加熱 | Yes |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| ● ポンプのランプダウン | Yes |
| ● ネジ端子 | No |
| ● トルク制御 | Yes |
| ● トレース機能 | Yes |
| 梱包寸法 | 550,00 x 830,00 x 340,00 |
| 製品説明 | SIRIUS soft starter 200-690 V 840 A, 110-250 V AC Spring-type terminals |
| 周囲温度 | |
| 汚染度 | 3, acc. to IEC 60947-4-2 |
| 動作電流 | |
| 製品指定 | Soft starter |
| 停止トルク [%] | 10 ... 100 % |
| ● ブレイクアウェイパルス | Yes |
| ● ファームウェアアップデート | Yes |
| ● パラメータ化可能 | 4 |
| アイドル時間を調整可能 | 0 ... 255 s |
| 始動電圧 [%] | 20 ... 100 % |
| 停止電圧 [%] | 50 %; non-adjustable |
| 耐振動性 | 15 mm up to 6 Hz; 2 g up to 500 Hz |
| ● HMI-高機能 | Yes |
| ● 複合ブレーキ | Yes |
| ● 運転中 | -25 ... +60 °C; Please observe derating at temperatures of 40 °C or above |
| トルク制限[%] | 20 ... 200 % |
| ● PROFINET規格 | Yes |
| デジタル出力バージョン | 3 normally-open contacts (NO) / 1 changeover contact (CO) |
| 環境カテゴリー | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ● アプリケーションウィザード | Yes |
| ●制御回路用 | 100 ms |
| ● 逆転操作 | Yes |
| EMC放出干渉 | acc. to IEC 60947-4-2: Class A |
| 一般製品承認 | EMC |
| アナログ出力の数 | 1 |
| デジタル入力の数 | 4 |
| パラメータセットの数 | 3 |
| 製品タイプの指定 | 3RW55 |
| 包装なしの重量 | 45 kg |
| ● 代替ランダウン | Yes |
| ● 状態監視 | Yes |
| ● インサイドデルタ回路 | Yes; Only up to 600 V operating voltage |
| 離脱時間調整可能 | 0 ... 2 s |
| ● PROFINET高機能 | Yes |
| ● 40℃定格値 | 840 A |
| ● 50℃定格値 | 748 A |
| ● 60℃定格値 | 670 A |
| ● ランプダウン（ソフトストップ） | Yes |
| 輸出管理規制 | AL : N / ECCN : N |
| 適格証明書 | |
| ● 通信機能 | Yes |
| ●スレーブポインタ機能 | Yes |
| ● バネ式端子 | Yes |
| 工場渡し標準リードタイム | 100 Day/Days |
| 原材料割増金 | None |
| インパルス電圧定格値 | 8 kV |
| 制御されるフェーズの数 | 3 |
| 締め付けトルク [lbf·in] | |
| ● 起動後40℃で | 252 W |
| ● 起動後50℃で | 205 W |
| ● 起動後60℃で | 164 W |
| ● ランプアップ（ソフトスタート） | Yes |
| パッケージサイズの測定単位 | MM |
| ACでの制御電源電圧 | |
| モーター保護の種類 | Electronic, tripping in the event of thermal overload of the motor |
| ● 起動時に40℃ | 14 441 W |
| ● 起動時に50℃ | 12 187 W |
| ● 起動時60℃ | 10 405 W |
| ● 緊急操作モード | Yes |
| ●主電流回路用 | 100 ms |
| 物質の禁止（日付） | 02/11/2019 |
| 電磁両立性 | acc. to IEC 60947-4-2 |
| メーカー品番 | |
| 電気接続の種類 | |
| ●制御回路用ソリッド | 2x (0.25 ... 1.5 mm²) |
| ● モーター過負荷保護 | Yes; Full motor protection (thermistor motor protection and electronic motor overload protection) |
| ● デジタル出力の数 | 4 |
| ● ソフトウェアで設定可能 | Yes |
| 危険場所での使用 | Declaration of Conformity |
| 絶縁電圧定格値 | 690 V |
| ソフトスターターのランプダウン時間 | 0 ... 360 s |
| ● 自動パラメータ化 | Yes |
| 接続バーの最大幅 | 55 mm |
| ● 本質的なデバイス保護 | Yes |
| 離脱電圧 [%] 調整可能 | 40 ... 100 % |
| 制御電源電圧周波数 | 50 ... 60 Hz |
| ● DC-13、24V定格値 | 1 A |
| ● 保管および輸送中 | -40 ... +80 °C |
| ● ソフトウェアでパラメータ化可能 | Yes |
| 動作周波数1定格値 | 50 Hz |
| 動作周波数2定格値 | 60 Hz |
| 通信モジュールがサポートされている | |
| ● 調整可能な電流制限 | Yes |
| ● 40℃における定格値の最小値 | 168 A |
| ● AC-15、250V定格値 | 3 A |
| ● HMI-High Featureをサポート | Yes |
| 3相モーターの動作電力 | |
| ソフトスターターの起動ランプ時間 | 0 ... 360 s |
| ● 230 V、40 °Cでの定格値 | 250 kW |
| ● 400 V、40 °Cでの定格値 | 450 kW |
| ● 500 V、40 °Cでの定格値 | 560 kW |
| ● 690 V、40 °Cでの定格値 | 800 kW |
| 電流不平衡制限値[%] | 10 ... 60 % |
| 過電圧保護の設計 | Varistor |
| サージ電圧耐性定格値 | 8 kV |
| ● 動作測定値表示 | Yes |
| 品番（市場向け品番） | 3RW5554-2HA16 |
| 電流制限値[%]調整可能 | 125 ... 800 % |
| サーミスタ接続用のワイヤ長さ | |
| ● 高機能HMIモジュール使用可能 | 3RW5980-0HF00 |
| ● 690Vまで使用可能なgGヒューズ | 2x3NA3365-6; Type of coordination 1, Iq = 65 kA |
| WEEE（2012/19/EU）回収義務 | Yes |
| ● 200/208 V、50 °C定格値 | 250 hp |
| ● 220/230 V、50 °C定格値 | 300 hp |
| ● 460/480 V、50 °C定格値 | 600 hp |
| ● 575/600 V、50 °C定格値 | 800 hp |
| ● 主回路と補助回路の間 | 690 V; does not apply for thermistor connection |
| ● 400Vで使用可能な遮断器 | 3VA2510-6HN32-0AA0; Type of coordination 1, Iq = 65 kA, CLASS 10 |
| ● 500Vで使用可能な遮断器 | 3VA2510-6HN32-0AA0; Type of coordination 1, Iq = 65 kA, CLASS 10 |
| 3相モーターの動作電力[hp] | |
| IEC 81346-2に準拠した参照コード | Q |
| ● 内部デルタ回路定格値 | 200 ... 600 V |
| ● デジタル入力DC最大値 | 1 000 m |
| ● 通信モジュール Ethernet/IP | 3RW5980-0CE00 |
| ● プログラム可能な制御入力/出力 | Yes |
| IEC 61557-12に準拠した精度クラス | 5 % |
| サイリスタの阻止電圧最大値 | 1 800 V |
| ● IEC 60721に準拠した保管中 | 1K6 (only occasional condensation), 1C2 (no salt mist), 1S2 (sand must not get inside the devices), 1M4 |
| 地絡監視制限値[%] | 10 ... 95 % |
| ● ATEX指令2014/34/EUに準拠 | BVS 18 ATEX F 003 X |
| ● ソフトスターターとモーター間の最大 | 800 m |
| ●制御回路用取り外し可能端子 | Yes |
| 内側デルタ回路の動作電流 | |
| 並列設置に必要な間隔 | |
| ●制御回路用AWGケーブル | 2x (24 ... 16) |
| ● IEC 60721に準拠した動作中 | 3K6 (no ice formation, only occasional condensation), 3C3 (no salt mist), 3S2 (sand must not get into the devices), 3M6 |
| ● 輸送中はIEC 60721に準拠 | 2K2, 2C1, 2S1, 2M2 (max. fall height 0.3 m) |
| ● 通信モジュールPROFIBUS使用可能 | 3RW5980-0CP00 |
| 停電時のバッファリング時間 | |
| 過負荷トリップ後の回復時間は調整可能 | 60 ... 1 800 s |
| 接続可能な導体断面の種類 | |
| 制御電源電圧の種類 | AC |
| ● サーミスタモータ保護の評価 | Yes; Type A PTC or Klixon / Thermoclick |
| ● パラメータ設定可能なデジタル出力数 | 3 |
| ●通信モジュールModbus RTU使用可能 | 3RW5980-0CR00 |
| ●通信モジュールModbus TCP使用可能 | 3RW5980-0CT00 |
| 安全な絶縁のための最大許容電圧 | |
| ● 両回転方向のクリープ速度 | Yes |
| ● 重い始動条件でのソフトスタート | Yes |
| バイパス運転時の保持電流定格値 | 210 mA |
| リレー出力のスイッチング容量電流 | |
| IEC 60947-4-2に基づく利用カテゴリー | AC 53a |
| ● ネジ式端子の主接点用 | 20 ... 35 N·m |
| 電流制限時の交流電力損失[W] 350 % | |
| 製品特徴 統合バイパスコンタクトシステム | Yes |
| ● 主接点撚線用DINケーブルラグ用 | 2x (50 ... 240 mm²) |
| ● デジタル出力の数はパラメータ化できません | 1 |
| スタンバイモードでの制御電源電流定格値 | 100 mA |
| 交流電流の定格値に対する電力損失[W] | |
| ● 導体断面積 = 最大0.5 mm² | 50 m |
| ● 導体断面積 = 最大1.5 mm² | 150 m |
| ● 導体断面積 = 最大2.5 mm² | 250 m |
| 地域別価格グループ / 本社価格グループ | 42S / 42S |
| UL準拠の補助接点の接触定格 | R300-B300 |
| 動作電圧の相対的な負の許容範囲 | -15 % |
| 動作電圧の相対的な正の許容範囲 | 10 % |
| ● PROFINET規格対応通信モジュール | 3RW5980-0CS00 |
| 制御回路の短絡保護設計 | 4 A gG fuse (Icu=1 kA), 6 A quick-acting fuse (Icu=1 kA), C1 miniature circuit breaker (Icu= 600 A), C6 miniature circuit breaker (Icu= 300 A); Is not part of scope of supply |
| 動作周波数の相対的な負の許容範囲 | -10 % |
| 動作周波数の相対的な正の許容範囲 | 10 % |
| 設置高度（海抜最大） | 2 000 m; Derating as of 1000 m, see catalog |
| バイパス接点の閉鎖時のロックローター電流最大値 | 1 A |
| 前面にIEC 60529準拠の保護等級IP | IP00 |
| ● 主接点用DINケーブル端子用細撚線 | 2x (70 ... 240 mm²) |
| ●PROFINET高機能通信モジュール使用可能 | 3RW5950-0CH00 |
| ATEX指令2014/34/EUに準拠した保護の種類 | II (2)G [Ex eb Gb] [Ex db Gb] [Ex pxb Gb],II (2)D [Ex tb Db] [Ex pxb Db],I (M2) [Ex db Mb] |
| — UL規格準拠、最大575/600Vの高電圧障害に使用可能 | Type: Class J / L, max. 2500 A; Iq = 100 kA |
| ● 230 V、内部デルタ回路、40 °C定格値 | 450 kW |
| ● 400 V、内部デルタ回路、40 °C定格値 | 800 kW |
| ● 500 V、内部デルタ回路、40 °C定格値 | 900 kW |
| — UL規格準拠の575/600 Vまでの標準故障に使用可能 | Type: Class J / L, max. 2500 A; Iq = 42 kA |
| ● 200/208 V、内部デルタ回路、50 °C定格値 | 450 hp |
| ● 220/230 V、内部デルタ回路、50 °C定格値 | 550 hp |
| ● 460/480 V、内部デルタ回路、50 °C定格値 | 1 150 hp |
| ● 575/600 V、内部デルタ回路、50 °C定格値 | 1 450 hp |
| ● 400Vで使用可能な遮断器の内側デルタ回路 | 3VA2716-7AB05-0AA0; Type of coordination 1, Iq = 65 kA, CLASS 10 |
| ● 500Vで使用可能な遮断器の内部デルタ回路 | 3VA2716-7AB05-0AA0; Type of coordination 1, Iq = 65 kA, CLASS 10 |
| ATEXに関するIEC 61508に準拠したハードウェアフォールトトレランス | 0 |
| ● ネジ式端子付き補助接点および制御接点用 | 0.8 ... 1.2 N·m |
| ●制御回路用細撚線、芯線端処理 | 2x (0.25 ... 1.5 mm²) |
| ATEXに関するEN 62061に準拠した高需要率のPFHD | 0.0000005 1/h |
| ATEXに関するIEC 61508に準拠した低需要率のPFDavg | 0.008 |
| 制御電源電圧周波数の相対的な負の許容範囲 | -10 % |
| 制御電源電圧周波数の相対的な正の許容範囲 | 10 % |
| ATEXに関するIEC 61508準拠の安全度水準（SIL） | SIL1 |
| 制御電源電圧最大印加時の突入電流ピーク | 44 A |
| RoHS指令に基づく物質制限への準拠 | Since: 11.02.2019 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Dodecamethylcyclohex... CAS-No. 540-97-6 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Dodecamethylcyclohexasiloxane (D6)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Dicyclohexyl phthala... CAS-No. 84-61-7 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Dicyclohexyl phthalate (DCHP)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.2-methyl-1-(4-methyl... CAS-No. 71868-10-5 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-oneBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 制御電源電圧印加時の突入電流ピークの持続時間 | 1.7 ms |
| 50 HzのACにおける制御電源電圧の相対的な負の許容範囲 | -15 % |
| 60 HzのACにおける制御電源電圧の相対的な負の許容範囲 | -15 % |
| 50 HzのACにおける制御電源電圧の相対的な正の許容範囲 | 10 % |
| 60 HzのACにおける制御電源電圧の相対的な正の許容範囲 | 10 % |
| ● 690 Vまで使用可能な半導体保護用バックアップRヒューズリンク | 3NC3343-1U; Type of coordination 2, Iq = 65 kA |
| 内部デルタ回路における動作電圧の相対的な負の許容範囲 | -15 % |
| 内部デルタ回路における動作電圧の相対的な正の許容範囲 | 10 % |
| ● 690 Vまで使用可能な半導体保護用フルレンジRヒューズリンク | 3NB3351-1KK26; Type of coordination 2, Iq = 65 kA |
| ●制御回路用AWG細撚線、芯線端処理済ケーブル | 2x (24 ... 16) |
| — UL規格に準拠し、最大575/600 Vの内部デルタ回路での高故障に使用可能 | Type: Class J / L, max. 2500 A; Iq = 100 kA |
| — UL規格に準拠し、最大575/600 Vの内部デルタ回路での標準故障に使用可能 | Type: Class J / L, max. 2500 A; Iq = 42 kA |
| ATEXに関するIEC 61508に準拠した耐力試験間隔または耐用年数のT1値 | 3 s |
| 一般製品承認EMC確認危険場所での使用適合宣言試験証明書船舶/輸送型式試験証明書/試験報告書船舶/輸送その他確認 | General Product Approval |
製品説明
Soft starters SIRIUS 200-690 V 840 A, 110-250 V AC spring terminals. Manufactured to order. Non-Cancelable Non-Returnable.
