3SE5112-0LH50

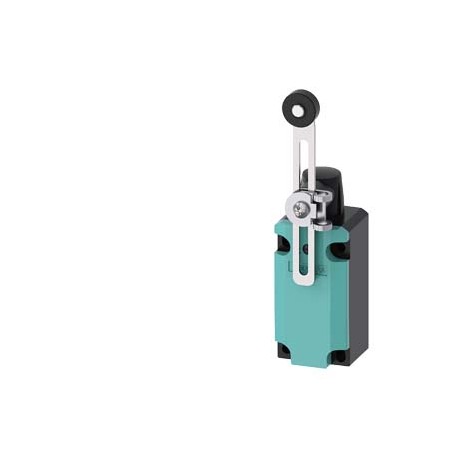

3SE5112-0LH50 SIEMENS Position switch Metal enclosure 40 mm according to EN 50041 Device connection 1x (M20 ..
$0.00米ドル
4519 在庫あり
主な仕様
:Value
EAN:4011209692565
UPC:754554954288
エティム:4
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Value | |
| EAN | 4011209692565 |
| UPC | 754554954288 |
| エティム | 4 |
| アイデア | 4 |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| ● 固体 | 1x (0.5 ... 1.5 mm²), 2x (0.5 ... 0.75 mm²) |
| グループコード | R711 |
| 価格グループ | 41K |
| ● 典型的な | 15 000 000 |
| メタルファクター | LA------ |
| その他 | Type Test Certificates/Test Report |
| 取り付けタイプ | screw fixing |
| 製品グループ | 5317 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 商品コード | 85365080 |
| 製品ファミリー | Enclosure width 40 mm acc. to EN 50041 |
| 最終更新日: | 08/05/2020 |
| 正味重量（kg） | 0,365 Kg |
| 繰り返し精度 | 0.05 mm |
| 熱流 | 10 A |
| ● 定格値 | 400 V |
| 有効成分 | mechanical |
| ケーブルエントリータイプ | 1x (M20 x 1.5) |
| 製品機能 | |
| 耐衝撃性 | |
| 回路原理 | snap-action contacts |
| 原産国 | Germany |
| 取り付け位置 | any |
| 絶縁電圧 | |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -40 ... +90 °C |
| 周囲温度 | |
| 汚染度 | class 3 |
| 梱包寸法 | 45,00 x 165,00 x 72,00 |
| 製品説明 | Position switch Metal enclosure 40 mm according to EN 50041 Device connection 1x (M20 x 1.5) 1 NO/2 NC quick action contacts adjustable with adjustable-length Metal lever 100 mm long and plastic roller 19 mm |
| 製品指定 | Mechanical position switches |
| 保護クラス IP | IP66/IP67 |
| センサーの幅 | 40 mm |
| センサーの長さ | 192 mm |
| 耐振動性 | |
| ● 運転中 | -25 ... +85 °C |
| ● ポジティブオープニング | No |
| ハウジングの設計 | block, narrow |
| インターフェースのデザイン | without |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| 幅センサー（EF007094） | 40.0 |
| ● 24V定格値 | 6 A |
| 筐体のコーティング | cathodic immersion coating |
| 一般製品承認 | Functional Safety/Safety of Machinery |
| 製品タイプの指定 | 3SE5 |
| スイッチヘッドの形状 | roller |
| ● 125 V定格値 | 6 A |
| ● 240 V定格値 | 6 A |
| ● 250V定格値 | 0.27 A |
| ● 400V定格値 | 4 A |
| 適合宣言 | Test Certificates |
| 強制開放（EF006694） | false |
| 筐体の材質 | metal |
| ● IEC 60068-2-6に準拠 | 0.35 mm/5g |
| コーティングハウジング（EF001601） | Lacquered |
| 直径センサー（EF007111） | - |
| 輸出管理規制 | AL : N / ECCN : N |
| AC-15での動作電流 | |
| DC-13での動作電流 | |
| ● IEC 60068-2-27に準拠 | 30 g / 11 ms |
| センサーの高さ（EF007283） | 53.2 |
| センサーの長さ（EF007334） | 192.0 |
| マテリアルハウジング（EF001596） | Metal |
| 工場渡し標準リードタイム | 5 Day/Days |
| 原材料割増金 | None |
| ● AWG導体単線 | 1x (20 ... 16), 2x (20 ... 18) |
| 出力電子部品（EF006987） | FALSE |
| パッケージサイズの測定単位 | MM |
| インターフェースの種類 (EF006977) | None |
| メーカー品番 | |
| スイッチング機能（EF000189） | Quick-break switch |
| 電気接続の種類 | screw-type terminals |
| ● AC-15、230 V（標準） | 100 000 |
| 製品寸法（幅×長さ×高さ） | Not available |
| ● AWG導体撚線 | 1x (20 ... 16), 2x (20 ... 18) |
| スイッチング接点の設計 | mechanical |
| 動作周波数定格値 | 50 ... 60 Hz |
| 標準準拠アクチュエータヘッド | EN 50041, design A |
| ●付属の基本スイッチ | 3SE5112-0LA00 |
| 操作機構の設計 | Adjustable twist lever, adjustable-length metal lever, plastic roller 19 mm |
| 安全スイッチの使用適合性 | No |
| ステータス表示付き（EF001602） | false |
| 制御要素の種類 (EF006976) | Adjustable rotary lever |
| ●付属の操作レバー | 3SE5000-0AA50 |
| 建設型住宅（EF004008） | Cuboid |
| 保護等級（IP）（EF005474） | IP66/IP67 |
| サージ電圧耐性定格値 | 6 kV |
| 品番（市場向け品番） | 3SE5112-0LH50 |
| DIN EN 61346-2に準拠した参照コード | B |
| DIN EN 81346-2に準拠した参照コード | B |
| 保護等級（NEMA）（EF011959） | - |
| 標準に準拠したハウジングの設計 | Yes |
| 粉塵に対する爆発保護カテゴリー | none |
| スイッチング機能ラッチング（EF007447） | false |
| 電気接続の種類（EF003961） | Cable entry metrical |
| WEEE（2012/19/EU）回収義務 | Yes |
| ● 付属のスイッチング接点 | 3SE5000-0LA00 |
| 電気的耐久性（スイッチングサイクル） | |
| 安全機能に適しています（EF001597） | false |
| 機械的耐用年数（スイッチングサイクル） | |
| 制御要素の配置（EF008793） | Roller cam straight |
| 安全関連のスイッチング接点数 | 0 |
| ガスの爆発安全カテゴリー（EF003997） | None |
| スイッチヘッドの筐体材質 | plastic |
| 補助接点のNC接点数 | 2 |
| 補助接点のNO接点数 | 1 |
| 接続可能な導体断面積の種類 | |
| ● 細撚り、芯線端処理 | 1x (0.5 ... 1.5 mm²), 2x (0.5 ... 0.75 mm²) |
| DIAZEDヒューズリンクの連続電流gG | 6 A |
| 粉塵爆発安全区分（EF003998） | None |
| C特性MCBの連続電流 | 1 A; for a short-circuit current smaller than 400 A |
| 安全補助接点数（EF006940） | 0 |
| ● カバー付きの空の筐体 | 3SE5112-0AA00 |
| 動作中の周囲温度（EF007515） | ['-25', '85'] |
| クイックDIAZEDヒューズリンクの連続電流 | 10 A; for a short-circuit current smaller than 400 A |
| 作動方向の最小作動トルク | 0.25 N·m |
| 切替接点としての接点数（EF008257） | 1 |
| 定格動作電流 Ie（AC-15、24 V）（EF007084） | 6 |
| 定格動作電流 Ie（DC-13、24 V）（EF007087） | 3 |
| 定格動作電流 Ie（AC-15、125 V）（EF007082） | 6 |
| 定格動作電流 Ie（AC-15、230 V）（EF001385） | - |
| 定格動作電流 Ie（DC-13、125 V）（EF007085） | 0.55 |
| 定格動作電流 Ie（DC-13、230 V）（EF001386） | - |
| 安全通信用インターフェースの種類（EF003956） | None |
| 通常開接点の接点数（EF008256） | 1 |
| ● ポジションスイッチ用アクチュエータヘッドの | 3SE5000-0AH00 |
| 安全関連通信のためのインターフェースの設計 | without |
| 通常閉接点の接点数（EF008255） | 2 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.07.2006 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| コンタクタ 3RH11、3RT1016、3RT1017、3RT1024、3RT1025、3RT1026 を使用した場合の 1 時間あたりの電気的動作サイクル | 6 000 |
| コンタクタ3RH11、3RT1016、3RT1017、3RT1024、3RT1025、3RT1026の標準的な電気的耐久性（スイッチングサイクル） | 10 000 000 |
| 一般製品承認機能安全/機械安全性適合宣言型式検査証明書適合宣言試験証明書その他その他型式試験証明書/試験報告書確認 | General Product Approval |
製品説明
SIRIUS Int. position, metal box 40mm, connection 1X (M20X1,5), contacts sudden action 1NA/2NC, rotary lever, metal lever adjustment. and plastic roller
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
