3SE5114-1CD02-1AF3

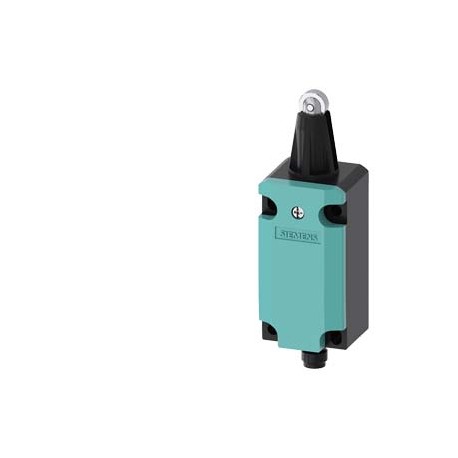

3SE5114-1CD02-1AF3 SIEMENS Position switch Metal enclosure 40 mm according to EN 50041 1 NO/1 NC quick actio..
$0.00米ドル
4714 在庫あり
主な仕様
:Confirmation
EAN:4011209692794
UPC:754554954417
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4011209692794 |
| UPC | 754554954417 |
| エティム | 5 |
| アイデア | 4 |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| グループコード | R711 |
| ● LEDの | 24 V |
| メタルファクター | LA------ |
| 日付2022年5月14日 | Subject to change without notice© Copyright Siemens 2022 |
| 製品グループ | 5317 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 商品コード | 85365080 |
| 製品ファミリー | Enclosure width 40 mm acc. to EN 50041 |
| 最終更新日: | 1/26/2022 |
| 供給電圧 | |
| 正味重量（kg） | 0,375 Kg |
| 繰り返し精度 | 0.05 mm |
| 熱流 | 4 A |
| 有効成分 | mechanical |
| ケーブルエントリータイプ | M12 plug |
| 固定方法 | screw fixing |
| 耐衝撃性 | |
| 原産国 | Germany |
| 回路原理 | snap-action contacts |
| 取り付け位置 | any |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -40 ... +90 °C |
| 梱包寸法 | 43,00 x 67,00 x 148,00 |
| 製品説明 | position switch metal enclosure 40 mm according to EN 50041, 1 NO/1 NC quick action contacts, with 2 LEDs, yellow/green, 24 V DC, roller plunger with stainless steel roller 13 mm pin assignment: Pin1=21, Pin2=22 Pin3=13 and LED green, Pin4=14 and LED yellow, Pin5=ground LED |
| 周囲温度 | |
| 汚染度 | class 3 |
| 製品指定 | Mechanical position switches |
| 保護クラス IP | IP66/IP67 |
| センサーの幅 | 40 mm |
| センサーの長さ | 130.5 mm |
| ● 運転中 | -25 ... +60 °C |
| ハウジングの設計 | block, narrow |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| 幅センサー（EF007094） | 40.0 |
| インターフェースのデザイン | without |
| ● 24V定格値 | 3 A |
| 筐体のコーティング | cathodic dip coating |
| 製品タイプの指定 | 3SE5 |
| スイッチヘッドの形状 | roller |
| 強制開放（EF006694） | true |
| 筐体の材質 | metal |
| コーティングハウジング（EF001601） | Lacquered |
| 直径センサー（EF007111） | - |
| 輸出管理規制 | AL : N / ECCN : N |
| センサーの高さ（EF007283） | 37.3 |
| センサーの長さ（EF007334） | 130.5 |
| マテリアルハウジング（EF001596） | Metal |
| 工場渡し標準リードタイム | 30 Day/Days |
| 原材料割増金 | None |
| 出力電子部品（EF006987） | FALSE |
| パッケージサイズの測定単位 | MM |
| 型式検査証明書 | UK Declaration of Conformity |
| インターフェースの種類 (EF006977) | None |
| プラグイン接続の設計 | M12 plug, 5-pole: Pin 1 = terminal 21, Pin 2 = 22, Pin 3 = 13/LED green, Pin 4 = 14/LED yelow, Pin 5 = ground LED |
| DC-13の動作電流 | |
| 物質の禁止（日付） | 07/01/2006 |
| スイッチング機能（EF000189） | Quick-break switch |
| メーカー品番 | |
| 電気接続の種類 | M12 plug, fixed |
| 絶縁電圧定格値 | 125 V |
| 作動要素の設計 | Roller plunger, high-grade steel roller |
| スイッチング接点の設計 | mechanical |
| ● IEC 60068-2-27に準拠 | 30g / 11 ms |
| スイッチング機能の設計 | positive opening |
| 標準準拠アクチュエータヘッド | EN 50041, design C |
| ●付属の基本スイッチ | 3SE5114-1CA00-0AF3 |
| ステータス表示付き（EF001602） | true |
| 製品機能正開 | Yes |
| 安全スイッチの使用適合性 | Yes |
| 制御要素の種類 (EF006976) | Roller cam |
| オペレーティング・リソース保護クラス | III (according to EN 60536) |
| 建設型住宅（EF004008） | Cuboid |
| 保護等級（IP）（EF005474） | IP66/IP67 |
| サージ電圧耐性定格値 | 0.8 kV |
| 品番（市場向け品番） | 3SE5114-1CD02-1AF3 |
| 機能安全/機械安全 | Declaration of Conformity |
| 保護等級（NEMA）（EF011959） | - |
| スイッチング機能ラッチング（EF007447） | false |
| 電気接続の種類（EF003961） | Plug-in connection M12 |
| WEEE（2012/19/EU）回収義務 | Yes |
| 粉塵に対する爆発保護カテゴリー | none |
| ● 付属のスイッチング接点 | 3SE5000-0CA00 |
| IEC 81346-2に準拠した参照コード | B |
| 安全機能に適しています（EF001597） | true |
| 制御要素の配置（EF008793） | Roller cam straight |
| 標準に従ったハウジングの設計 | Yes |
| スイッチング接点の数安全関連 | 1 |
| ガスの爆発安全カテゴリー（EF003997） | None |
| スイッチヘッドの筐体の材質 | metal |
| 補助接点のNC接点の数 | 1 |
| 補助接点のNO接点数 | 1 |
| 粉塵爆発安全区分（EF003998） | None |
| DIAZEDヒューズリンクの連続電流gG | 4 A |
| 安全補助接点数（EF006940） | 1 |
| C特性MCBの連続電流 | 1 A; for a short-circuit current smaller than 400 A |
| 動作中の周囲温度（EF007515） | ['-25', '60'] |
| IEC 60068-2-6に準拠した耐振動性 | 0.35 mm/5g |
| クイックDIAZEDヒューズリンクの連続電流 | 4 A; for a short-circuit current smaller than 400 A |
| 機械的耐用年数（スイッチングサイクル）標準 | 15 000 000 |
| 作動方向における最小作動力 | 20 N |
| 切替接点としての接点数（EF008257） | 1 |
| 定格動作電流 Ie（AC-15、24 V）（EF007084） | - |
| 定格動作電流 Ie（DC-13、24 V）（EF007087） | 3 |
| 地域別価格グループ / 本社価格グループ | 41K / 41K |
| 定格動作電流 Ie（AC-15、125 V）（EF007082） | - |
| 定格動作電流 Ie（AC-15、230 V）（EF001385） | - |
| 定格動作電流 Ie（DC-13、125 V）（EF007085） | - |
| 定格動作電流 Ie（DC-13、230 V）（EF001386） | - |
| 安全通信用インターフェースの種類（EF003956） | None |
| 通常開接点の接点数（EF008256） | 1 |
| ● ポジションスイッチ用アクチュエータヘッドの | 3SE5000-0AD02 |
| 通常閉接点の接点数（EF008255） | 1 |
| 安全関連通信のためのインターフェースの設計 | without |
| オプションのLEDディスプレイの供給電圧の種類 | DC |
| RoHS指令に基づく物質制限への準拠 | Since: 01.07.2006 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| コンタクタ 3RH11、3RT1016、3RT1017、3RT1024、3RT1025、3RT1026 を使用した場合の 1 時間あたりの電気的動作サイクル | 6 000 |
| コンタクタ3RH11、3RT1016、3RT1017、3RT1024、3RT1025、3RT1026を使用した場合の電気的耐久性（スイッチングサイクル）（標準） | 10 000 000 |
| 一般製品承認確認機能安全/機械安全性適合宣言試験証明書その他型式検査証明書英国適合宣言型式試験証明書/試験報告書型式試験証明書/試験報告書確認 | General Product Approval |
