3SE5232-0KC05-1AJ0

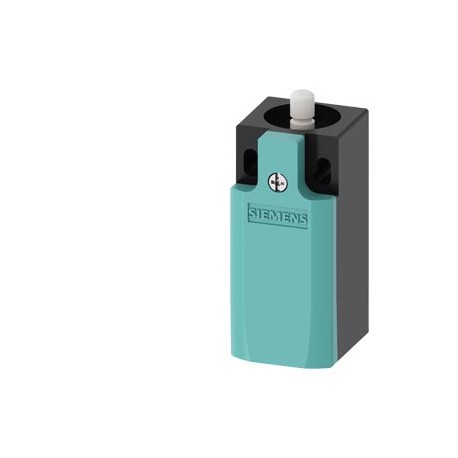

3SE5232-0KC05-1AJ0 SIEMENS Position switch Plastic enclosure according to EN 50047, 31 mm Device connection ..
$0.00米ドル
4781 在庫あり
主な仕様
:
EAN:4011209822108
UPC:662643851090
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4011209822108 |
| UPC | 662643851090 |
| エティム | 5 |
| アイデア | 4 |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| ● 固体 | 1x (0.5 ... 1.5 mm²), 2x (0.5 ... 0.75 mm²) |
| グループコード | R711 |
| メタルファクター | LA------ |
| 日付2022年5月14日 | Subject to change without notice© Copyright Siemens 2022 |
| 製品グループ | 5317 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| 商品コード | 85365080 |
| 製品ファミリー | 3SE5, plastic enclosures |
| 最終更新日: | 3/23/2022 |
| 正味重量（kg） | 0,068 Kg |
| 繰り返し精度 | 0.05 mm |
| 熱流 | 10 A |
| 有効成分 | mechanical |
| ケーブルエントリータイプ | 1x (M20 x 1.5) |
| 固定方法 | screw fixing |
| 耐衝撃性 | |
| 原産国 | Germany |
| 回路原理 | slow-action contacts |
| 取り付け位置 | any |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -40 ... +90 °C |
| 梱包寸法 | 45,00 x 42,00 x 97,00 |
| 製品説明 | Position switch Plastic enclosure according to EN 50047, 31 mm Device connection 1 x (M20 x 1.5) 1 NO/2 NC slow-action contacts Rounded plunger, Form B with Teflon plunger functional at -40 °C Shock and vibration test according to EN 61373, Category 1B |
| 周囲温度 | |
| 汚染度 | class 3 |
| 製品指定 | Mechanical position switches |
| 保護クラス IP | IP65 |
| センサーの幅 | 31 mm |
| センサーの長さ | 75.7 mm |
| 耐振動性 | |
| ● 運転中 | -40 ... +85 °C |
| ハウジングの設計 | block, narrow |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| 幅センサー（EF007094） | 31.0 |
| インターフェースのデザイン | without |
| ● 24V定格値 | 6 A |
| ● AWGケーブル単線 | 1x (20 ... 16), 2x (20 ... 18) |
| 筐体のコーティング | Other types |
| 製品タイプの指定 | 3SE5 |
| スイッチヘッドの形状 | rounded |
| ● 120V定格値 | 6 A |
| ● 125 V定格値 | 0.55 A |
| ● 240 V定格値 | 6 A |
| ● 250V定格値 | 0.27 A |
| ● 400V定格値 | 4 A |
| 強制開放（EF006694） | true |
| 筐体の材質 | plastic |
| コーティングハウジング（EF001601） | Other |
| 直径センサー（EF007111） | - |
| 輸出管理規制 | AL : N / ECCN : N |
| ● AWGケーブル撚り線 | 1x (20 ... 16), 2x (20 ... 18) |
| センサーの高さ（EF007283） | 33.0 |
| センサーの長さ（EF007334） | 75.7 |
| マテリアルハウジング（EF001596） | Plastic |
| 工場渡し標準リードタイム | 10 Day/Days |
| 原材料割増金 | None |
| 出力電子部品（EF006987） | FALSE |
| パッケージサイズの測定単位 | MM |
| 型式検査証明書 | UK Declaration of Conformity |
| インターフェースの種類 (EF006977) | None |
| AC-15での動作電流 | |
| DC-13の動作電流 | |
| 物質の禁止（日付） | 07/01/2006 |
| スイッチング機能（EF000189） | Slow-action switch |
| メーカー品番 | |
| 電気接続の種類 | screw-type terminals |
| 絶縁電圧定格値 | 400 V |
| ● IEC 60068-2-6に準拠 | 0.35 mm/5g |
| 作動要素の設計 | Rounded plunger, plastic plunger |
| スイッチング接点の設計 | mechanical |
| 動作周波数定格値 | 50 ... 60 Hz |
| ● IEC 60068-2-27に準拠 | 30g / 11 ms |
| スイッチング機能の設計 | positive opening |
| 標準準拠アクチュエータヘッド | EN 50047, design B |
| ステータス表示付き（EF001602） | false |
| 製品機能正開 | Yes |
| 安全スイッチの使用適合性 | Yes |
| 制御要素の種類 (EF006976) | Plunger |
| 建設型住宅（EF004008） | Cuboid |
| 保護等級（IP）（EF005474） | IP65 |
| サージ電圧耐性定格値 | 6 kV |
| 品番（市場向け品番） | 3SE5232-0KC05-1AJ0 |
| 機能安全/機械安全 | Declaration of Conformity |
| 保護等級（NEMA）（EF011959） | - |
| スイッチング機能ラッチング（EF007447） | false |
| 電気接続の種類（EF003961） | Cable entry metrical |
| WEEE（2012/19/EU）回収義務 | Yes |
| 粉塵に対する爆発保護カテゴリー | none |
| ● 付属のスイッチング接点 | 3SE5000-0KA00 |
| IEC 81346-2に準拠した参照コード | B |
| 安全機能に適しています（EF001597） | true |
| 制御要素の配置（EF008793） | Roller cam straight |
| 標準に従ったハウジングの設計 | Yes |
| スイッチング接点の数安全関連 | 2 |
| ガスの爆発安全カテゴリー（EF003997） | None |
| スイッチヘッドの筐体の材質 | plastic |
| 補助接点のNC接点の数 | 2 |
| 補助接点のNO接点数 | 1 |
| 接続可能な導体断面の種類 | |
| ● 細撚り、芯線端処理 | 1x (0.5 ... 1.5 mm²), 2x (0.5 ... 0.75 mm²) |
| 粉塵爆発安全区分（EF003998） | None |
| DIAZEDヒューズリンクの連続電流gG | 6 A |
| 安全補助接点数（EF006940） | 2 |
| C特性MCBの連続電流 | 1 A; for a short-circuit current smaller than 400 A |
| 動作中の周囲温度（EF007515） | ['-40', '85'] |
| クイックDIAZEDヒューズリンクの連続電流 | 10 A; for a short-circuit current smaller than 400 A |
| 機械的耐用年数（スイッチングサイクル）標準 | 15 000 000 |
| 作動方向における最小作動力 | 20 N |
| ● EN 61373準拠の鉄道用途向け | Category 1, Class B |
| 切替接点としての接点数（EF008257） | 1 |
| 定格動作電流 Ie（AC-15、24 V）（EF007084） | 6 |
| 定格動作電流 Ie（DC-13、24 V）（EF007087） | 3 |
| 地域別価格グループ / 本社価格グループ | 41K / 41K |
| 定格動作電流 Ie（AC-15、125 V）（EF007082） | - |
| 定格動作電流 Ie（AC-15、230 V）（EF001385） | - |
| 定格動作電流 Ie（DC-13、125 V）（EF007085） | 0.55 |
| 定格動作電流 Ie（DC-13、230 V）（EF001386） | - |
| 安全通信用インターフェースの種類（EF003956） | None |
| 通常開接点の接点数（EF008256） | 1 |
| 通常閉接点の接点数（EF008255） | 2 |
| 安全関連通信のためのインターフェースの設計 | without |
| 電気的耐久性（スイッチングサイクル）AC-15、230 V（標準） | 100 000 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.07.2006 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| コンタクタ 3RH11、3RT1016、3RT1017、3RT1024、3RT1025、3RT1026 を使用した場合の 1 時間あたりの電気的動作サイクル | 6 000 |
| コンタクタ3RH11、3RT1016、3RT1017、3RT1024、3RT1025、3RT1026を使用した場合の電気的耐久性（スイッチングサイクル）（標準） | 10 000 000 |
| 一般製品承認確認機能安全/機械安全性適合宣言試験証明書その他型式検査証明書英国適合宣言型式試験証明書/試験報告書型式試験証明書/試験報告書確認 | General Product Approval |
製品説明
SIRIUS INTERR. OF POSITION; PLASTIC BOX ACCORDING TO EN50047, 31MM CONEX. OF THE APPARATUS 1X(M20X1,5); 1NA/2NC CONTAC. OF ACC. NORMAL, VASTAGO REINFORCED, FORM B, WITH VASTAGO TEFLON OPERABILITY AT -
