3SE5312-0SF12

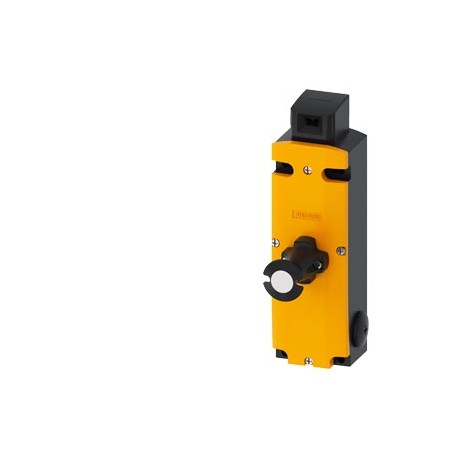

3SE5312-0SF12 SIEMENS Safety position switch with tumbler Locking force 2600 N 5 directions of approaches Sp..
$0.00米ドル
3401 在庫あり
主な仕様
:Confirmation
EAN:4011209683020
UPC:754554951546
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4011209683020 |
| UPC | 754554951546 |
| エティム | 5 |
| アイデア | 4 |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| ● 固体 | 1x (0.5 ... 1.5 mm²), 2x (0.5 ... 0.75 mm²) |
| グループコード | R711 |
| 日付2022年5月6日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | None |
| 製品グループ | 5317 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| ロック力 | 2 600 N |
| 商品コード | 85365080 |
| 製品ファミリー | 3SE5, metal enclosures with locking force greater than 2 000 N |
| 最終更新日: | 1/26/2022 |
| 正味重量（kg） | 1,080 Kg |
| 繰り返し精度 | 0.05 mm |
| 熱流 | 10 A |
| ケーブルエントリータイプ | 3x (M20 x 1.5) |
| 固定方法 | screw fixing |
| 耐衝撃性 | 30g / 11 ms |
| 原産国 | Germany |
| 回路原理 | slow-action contacts |
| 取り付け位置 | any |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -40 ... +80 °C |
| 梱包寸法 | 151,00 x 251,50 x 68,50 |
| 製品説明 | Safety position switch with tumbler Locking force 2600 N 5 directions of approaches Spring-locked Escape release from the front Magnet voltage 115 V AC Monitoring actuator 2 NC/1 NO Monitoring magnet 2 NC/1 NO Supplied without actuator. Actuator 3SE5000-0AV0. please order separately |
| 周囲温度 | |
| 汚染度 | class 3 |
| 製品指定 | Mechanical safety switches |
| 保護クラス IP | IP65/IP67 |
| センサーの幅 | 54 mm |
| センサーの長さ | 185 mm |
| 耐振動性 | 0.35 mm / 5g |
| ● 運転中 | -25 ... +60 °C |
| ハウジングの設計 | special design |
| 製品のデザイン | with separate actuator and with tumbler |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| 幅センサー（EF007094） | 54.0 |
| インターフェースのデザイン | without |
| ● 24V定格値 | 6 A |
| ● AWGケーブル単線 | 1x (20 ... 16), 2x (20 ... 18) |
| 筐体のコーティング | cathodic dip coating |
| ロック機構の設計 | spring-actuated lock (closed-circuit principle) escape release from the front |
| 製品タイプの指定 | 3SE5 |
| ● 120V定格値 | 6 A |
| ● 125 V定格値 | 0.55 A |
| ● 240 V定格値 | 3 A |
| ● 250V定格値 | 0.27 A |
| 筐体の材質 | metal |
| コーティングハウジング（EF001601） | Lacquered |
| 輸出管理規制 | AL : N / ECCN : N |
| ● AWGケーブル撚り線 | 1x (20 ... 16), 2x (20 ... 18) |
| センサーの高さ（EF007283） | 43.5 |
| センサーの長さ（EF007334） | 185.0 |
| マテリアルハウジング（EF001596） | Metal |
| 工場渡し標準リードタイム | 10 Day/Days |
| 原材料割増金 | None |
| パッケージサイズの測定単位 | MM |
| 型式検査証明書 | UK Declaration of Conformity |
| インターフェースの種類 (EF006977) | None |
| AC-15での動作電流 | |
| DC-13の動作電流 | |
| 物質の禁止（日付） | 10/01/2011 |
| 磁気コイルの供給電圧 | 115 V |
| 電気接続の種類 | screw-type terminals |
| ● EN ISO 14119に準拠 | 2 000 N |
| ガードロック力（EF007552） | 2600 |
| エスケープリリース付き（EF007172） | true |
| 絶縁電圧定格値 | 250 V |
| ● IEC 60068-2-6に準拠 | 0.35 mm/5g |
| 作動要素の設計 | 5 directions of approach |
| ● IEC 60068-2-27に準拠 | 30g / 11 ms |
| ガードロックの種類（EF012608） | Quiescent current principle |
| スイッチング機能の設計 | positive opening |
| 補助レリーズ付き（EF011964） | - |
| ステータス表示付き（EF001602） | false |
| 作動方向の数 | 5 |
| 製品機能正開 | Yes |
| 安全スイッチの使用適合性 | Yes |
| 建設型住宅（EF004008） | Special construction |
| 保護等級（IP）（EF005474） | IP65 |
| スイッチング接点の種類（EF003591） | Slow-action switch |
| 磁気コイルの消費有効電力 | 4.5 W |
| サージ電圧耐性定格値 | 4 kV |
| 品番（市場向け品番） | 3SE5312-0SF12 |
| 機能安全/機械安全 | Declaration of Conformity |
| 保護等級（NEMA）（EF011959） | - |
| 電気接続の種類（EF003961） | Cable entry metrical |
| WEEE（2012/19/EU）回収義務 | Yes |
| 粉塵に対する爆発保護カテゴリー | none |
| IEC 81346-2に準拠した参照コード | B |
| 安全機能に適しています（EF001597） | true |
| 標準に従ったハウジングの設計 | No |
| スイッチング接点の数安全関連 | 4 |
| ガスの爆発安全カテゴリー（EF003997） | None |
| スイッチヘッドの筐体の材質 | metal |
| 接続可能な導体断面の種類 | |
| ● 細撚り、芯線端処理 | 1x (0.5 ... 1.5 mm²), 2x (0.5 ... 0.75 mm²) |
| 粉塵爆発安全区分（EF003998） | None |
| DIAZEDヒューズリンクの連続電流gG | 6 A; for a short-circuit current smaller than 400 A |
| 安全補助接点数（EF006940） | 4 |
| C特性MCBの連続電流 | 1 A; for a short-circuit current smaller than 400 A |
| 動作中の周囲温度（EF007515） | ['-25', '60'] |
| クイックDIAZEDヒューズリンクの連続電流 | 10 A; for a short-circuit current smaller than 400 A |
| 機械的耐用年数（スイッチングサイクル）標準 | 1 000 000 |
| 作動方向における最小作動力 | 30 N |
| 切替接点としての接点数（EF008257） | 2 |
| 定格動作電流 Ie（AC-15、24 V）（EF007084） | 6 |
| 定格動作電流 Ie（DC-13、24 V）（EF007087） | 3 |
| 地域別価格グループ / 本社価格グループ | 41K / 41K |
| SN 31920に基づく需要率の高いB10値 | 1 000 000 |
| 定格動作電流 Ie（AC-15、125 V）（EF007082） | - |
| 定格動作電流 Ie（AC-15、230 V）（EF001385） | - |
| 定格動作電流 Ie（DC-13、125 V）（EF007085） | 0.55 |
| 定格動作電流 Ie（DC-13、230 V）（EF001386） | - |
| 安全通信用インターフェースの種類（EF003956） | None |
| 通常開接点の接点数（EF008256） | - |
| オプションアクチュエータのメーカー品番 | 3SE5000-0AV01 standard actuator, 3SE5000-0AV02 actuator with vertical fixing, 3SE5000-0AV03 actuator with transverse fixing, 3SE5000-0AV04 radius actuator, approach from left, 3SE5000-0AV05 universal actuator, 3SE5000-0AV06 radius actuator, approach from right, 3SE5000-0AV07 Heavy Duty actuator, 3SE5000-0AW42 actuator with vertical fixing, stainless steel socket, 3SE5000-0AW43 actuator with transverse fixing, stainless steel socket, 3SE5000-0AW51 stainless steel actuator, 3SE5000-0AW52 stainless steel actuator with vertical fixing, 3SE5000-0AW53 stainless steel actuator with transverse fixing |
| 通常閉接点の接点数（EF008255） | - |
| 安全関連通信のためのインターフェースの設計 | without |
| 定格制御電源電圧（DCでのUsマグネットドライブ）（EF007070） | ['-', '-'] |
| 定格制御電源電圧 USマグネットドライブ AC 50 Hz (EF007068) | ['115', '115'] |
| 定格制御電源電圧 USマグネットドライブ AC 60 Hz (EF007069) | ['115', '115'] |
| RoHS指令に基づく物質制限への準拠 | Since: 01.10.2011 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| SN 31920に基づく高需要率の危険な故障の割合 | 20 % |
| コンタクタ 3RH11、3RT1016、3RT1017、3RT1024、3RT1025、3RT1026 を使用した場合の 1 時間あたりの電気的動作サイクル | 6 000 |
| コンタクタ3RH11、3RT1016、3RT1017、3RT1024、3RT1025、3RT1026を使用した場合の電気的耐久性（スイッチングサイクル）（標準） | 1 000 000 |
| 一般製品承認確認機能安全/機械安全性適合宣言試験証明書その他型式検査証明書英国適合宣言型式試験証明書/試験報告書確認 | General Product Approval |
製品説明
SIRIUS Int. of position, with retention 2600N,5 sent. attack, metal case,3X(M20X1,5), spring interlock, unlock. front leakage, electromagnet voltage 115V AC, actuator monitoring 2NC/1NA, vig. electrom
