3SE5324-0SD21-1AE4

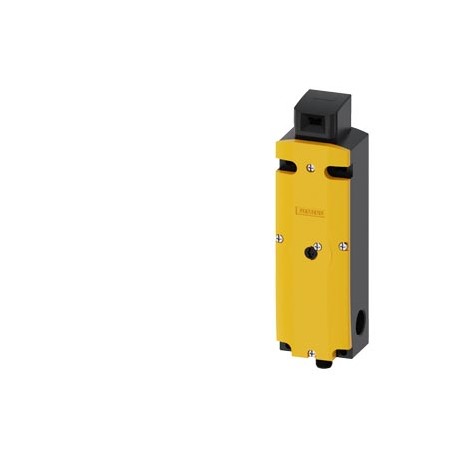

3SE5324-0SD21-1AE4 SIEMENS Safety switch with tumbler,with magnet monitoring Locking force 1300 N,for SIMATI..
$0.00米ドル
3289 在庫あり
主な仕様
:Confirmation
EAN:4047621067360
UPC:Not available
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4047621067360 |
| UPC | Not available |
| エティム | 5 |
| アイデア | 4 |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| グループコード | R711 |
| メタルファクター | None |
| 日付2022年5月14日 | Subject to change without notice© Copyright Siemens 2022 |
| 製品グループ | 5317 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| ロック力 | 1 300 N |
| 商品コード | 85365080 |
| 製品ファミリー | 3SE5, plastic enclosures with locking force greater than 1 200 N |
| 最終更新日: | 12/21/2020 |
| 正味重量（kg） | 0,520 Kg |
| 繰り返し精度 | 0.05 mm |
| 熱流 | 1.5 A |
| ケーブルエントリータイプ | M12 plug |
| 固定方法 | screw fixing |
| 耐衝撃性 | 30g / 11 ms |
| 原産国 | Germany |
| 回路原理 | slow-action contacts |
| 取り付け位置 | any |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -40 ... +80 °C |
| 梱包寸法 | 83,00 x 213,00 x 66,00 |
| 製品説明 | Safety switch with tumbler,with magnet monitoring Locking force 1300 N,for SIMATIC ET200eco PN; 5 approach directions, spring-locked, magnet voltage 24 V DC, monitoring 1 x door, monitoring 1 x interlock, wired with M12 connector, 8-pole, PIN1=11; PIN2=12, PIN3=41, PIN4=42, PIN5=n.a.; PIN6=n.a. PIN7=E1, PIN8=E2 Actuator 3SE5000-0AV0. /-0AW.. must be ordered separately. Connection accessories, e.g. for SIMATIC ET200eco PN-F: Y cable 6ES7194-6KC00-0XA0 Cable 8-pole 3SX5601-3SV18 |
| 周囲温度 | |
| 汚染度 | class 3 |
| 製品指定 | Mechanical safety switches |
| 保護クラス IP | IP66/IP67 |
| センサーの幅 | 54 mm |
| センサーの長さ | 198 mm |
| 耐振動性 | 0.35 mm / 5g |
| ● 運転中 | -25 ... +60 °C |
| ハウジングの設計 | special design |
| 製品のデザイン | with separate actuator and with tumbler |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| インターフェースのデザイン | without |
| ● 24V定格値 | 1.5 A |
| ロック機構の設計 | spring-actuated lock (closed-circuit principle) with auxiliary release |
| 製品タイプの指定 | 3SE5 |
| 適合宣言 | Test Certificates |
| 筐体の材質 | plastic |
| 輸出管理規制 | AL : N / ECCN : EAR99 |
| 工場渡し標準リードタイム | 10 Day/Days |
| 原材料割増金 | None |
| パッケージサイズの測定単位 | MM |
| 英国適合宣言 | |
| プラグイン接続の設計 | M12 connector, 8-pole: Pin 1= 11, pin 2= 12, pin 3= 41, pin 4= 42, pin 5= n.c., pin 6= n.c., pin 7= E1, pin 8= E2 |
| AC-15での動作電流 | |
| DC-13の動作電流 | |
| 物質の禁止（日付） | 10/01/2011 |
| 磁気コイルの供給電圧 | 24 V |
| 電気接続の種類 | screw-type terminals |
| ● EN ISO 14119に準拠 | 1 000 N |
| 絶縁電圧定格値 | 30 V |
| ● IEC 60068-2-6に準拠 | 0.35 mm/5g |
| 作動要素の設計 | 5 directions of approach |
| ● IEC 60068-2-27に準拠 | 30g / 11 ms |
| スイッチング機能の設計 | positive opening |
| 作動方向の数 | 5 |
| 製品機能正開 | Yes |
| 安全スイッチの使用適合性 | Yes |
| 磁気コイルの消費有効電力 | 3.5 W |
| サージ電圧耐性定格値 | 0.8 kV |
| 品番（市場向け品番） | 3SE5324-0SD21-1AE4 |
| WEEE（2012/19/EU）回収義務 | Yes |
| 粉塵に対する爆発保護カテゴリー | none |
| IEC 81346-2に準拠した参照コード | B |
| 標準に従ったハウジングの設計 | No |
| スイッチング接点の数安全関連 | 2 |
| スイッチヘッドの筐体の材質 | plastic |
| DIAZEDヒューズリンクの連続電流gG | 1 A; for a short-circuit current smaller than 400 A |
| C特性MCBの連続電流 | 1 A; for a short-circuit current smaller than 400 A |
| 張力ベクトルにおける作動力の典型 | 20 N |
| クイックDIAZEDヒューズリンクの連続電流 | 1 A; for a short-circuit current smaller than 400 A |
| 機械的耐用年数（スイッチングサイクル）標準 | 1 000 000 |
| 地域別価格グループ / 本社価格グループ | 41K / 41K |
| SN 31920に基づく需要率の高いB10値 | 1 000 000 |
| オプションアクチュエータのメーカー品番 | 3SE5000-0AV01 standard actuator, 3SE5000-0AV02 actuator with vertical fixing, 3SE5000-0AV03 actuator with transverse fixing, 3SE5000-0AV04 radius actuator, approach from left, 3SE5000-0AV05 universal actuator, 3SE5000-0AV06 radius actuator, approach from right, 3SE5000-0AV07 Heavy Duty actuator, 3SE5000-0AW42 actuator with vertical fixing, stainless steel socket, 3SE5000-0AW43 actuator with transverse fixing, stainless steel socket, 3SE5000-0AW51 stainless steel actuator, 3SE5000-0AW52 stainless steel actuator with vertical fixing, 3SE5000-0AW53 stainless steel actuator with transverse fixing |
| 安全関連通信のためのインターフェースの設計 | without |
| RoHS指令に基づく物質制限への準拠 | Since: 01.10.2011 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| SN 31920に基づく高需要率の危険な故障の割合 | 50 % |
| 一般製品承認確認適合宣言試験証明書その他危険物英国適合宣言型式試験証明書/試験報告書確認輸送情報 | General Product Approval |
製品説明
Safety switch with retention, with magnetic surveillance retention force 1300 N, for SIMATIC ET200eco PN;5 senses of attack, spring-interlocked, electromagnet voltage 24 V DC, surveillance 1 door, sur
