3SK1122-1CB44

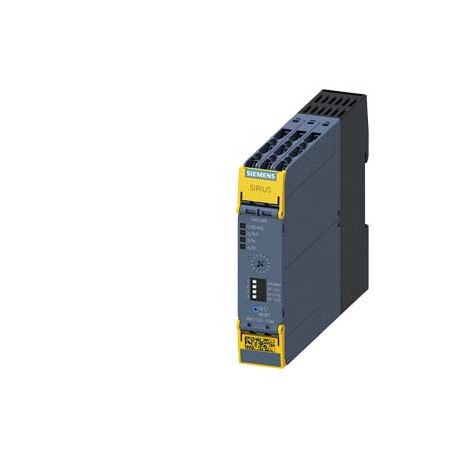

3SK1122-1CB44 SIEMENS SIRIUS safety relay Basic unit Advanced series with time delay 5-300 s electronic enab..
$0.00米ドル
3802 在庫あり
主な仕様
:
EAN:4011209913691
UPC:887621548988
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4011209913691 |
| UPC | 887621548988 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 121.6 mm |
| 幅 | 22.5 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| 身長 | 100 mm |
| ● DCで | |
| ● 固体 | 1x (0.5 ... 2.5 mm²), 2x (1.0 ... 1.5 mm²) |
| グループコード | R711 |
| ワイヤーの長さ | |
| ● 最大 | 6 500 ms |
| ● 典型的な | 6 500 ms |
| メタルファクター | None |
| ● 立ち往生 | 1x (20 ... 16), 2x (20 ... 16) |
| 日付2022年5月13日 | Subject to change without notice© Copyright Siemens 2022 |
| 製品グループ | 3761 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 商品コード | 85371098 |
| 製品ファミリー | SIRIUS 3SK1 Advanced basic units |
| 最終更新日: | 3/29/2022 |
| パルス持続時間 | |
| 正味重量（kg） | 0,215 Kg |
| 入力の設計 | |
| — 定格値 | 24 V |
| ● 入力開始 | Yes |
| 深さ（EF000049） | 121.6 |
| モデル（EF000010） | - |
| 幅 (EF000008) | 22.5 |
| 固定方法 | screw and snap-on mounting |
| 製品カテゴリー | Safety relays |
| 耐衝撃性 | 10g / 11 ms |
| 原産国 | Germany |
| 高さ（EF000040） | 100.0 |
| 取り付け位置 | any |
| ● 接触なし | |
| ● DC最大時 | 85 ms |
| ● 安全スイッチ | Yes |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -40 ... +80 °C |
| ●フィードバック入力 | Yes |
| ● 安全関連 | |
| 梱包寸法 | 36,00 x 109,00 x 152,00 |
| 製品説明 | SIRIUS safety relay Basic unit Advanced series with time delay 5-300 s electronic enabling circuits 2 NO instantaneous 2 NO delayed Us = 24 V DC screw terminal |
| 周囲温度 | |
| 汚染度 | 3 |
| 製品指定 | safety relays |
| 使用適合性 | |
| ● 細く束ねられた | |
| 過電圧カテゴリー | 3 |
| ● 運転中 | -25 ... +60 °C |
| 製品のデザイン | Solid-state enabling circuits |
| — 遅延切り替え | 2 |
| 制御電源電圧 | |
| パフォーマンスレベル（PL） | |
| 電力損失[W]最大 | 2 W |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| カスケードのデザイン | yes |
| EMC放出干渉 | IEC 60947-5-1, Class A |
| 一般製品承認 | EMC |
| リリース遅延（EF001129） | ['5.0', '300.0'] |
| 適合宣言 | Test Certificates |
| — 瞬間接触 | 2 |
| 輸出管理規制 | AL : N / ECCN : N |
| スイッチング容量電流 | |
| ● IEC 61508に準拠 | 3 |
| ● IEC 62061に準拠 | 3 |
| 安全側故障率（SFF） | 99 % |
| 工場渡し標準リードタイム | 180 Day/Days |
| 原材料割増金 | None |
| スタート入力あり（EF003342） | true |
| 動作周波数最大 | 2 000 1/h |
| ● 安全関連回路 | Yes |
| 評価入力（EF008245） | One- and two-channel |
| パッケージサイズの測定単位 | MM |
| 安全度水準（SIL） | |
| — コアエンド処理付き | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| ● ISO 13849-1に準拠 | e |
| 電気接続の種類 | screw-type terminals |
| 絶縁電圧定格値 | 50 V |
| 自動スタートで時間を作る | |
| 監視スタートで時間を作る | |
| ミューティング機能付き（EF004057） | false |
| ● センサー入力の最小値 | 60 ms |
| フィードバック回路付き（EF003343） | true |
| 積関数パラメータ化可能 | sensor floating / sensor non-floating, monitored start-up / automatic start, 1-channel / 2-channel sensor connection, cross-circuit detection, startup testing, antivalent sensors, 2-hand switches, time delay |
| レール取付可能（EF003972） | FALSE |
| TÜV承認（EF004144） | true |
| 取り外し可能なクランプ付き（EF003340） | false |
| SN 31205に準拠した空気圧 | 900 ... 1 060 hPa |
| 動作中の相対湿度 | 10 ... 95 % |
| ● 浮遊センサーの監視 | Yes |
| BG BIA（EF004145）の承認あり | - |
| 製品特徴：クロスサーキットプルーフ | Yes |
| EN ISO 13849-1に準拠したカテゴリー | 4 |
| 筐体の保護等級IP | IP20 |
| サージ電圧耐性定格値 | 800 V |
| — 安全関連の遅延スイッチング | 0 |
| 品番（市場向け品番） | 3SK1122-1CB44 |
| IEC 61508（EF009889）に準拠したSIL | 3 |
| 作動用電圧タイプ（EF008242） | DC |
| EN 60204-1に準拠した停止カテゴリー | 0 / 1 |
| 電気接続の種類（EF003961） | Screw connection |
| WEEE（2012/19/EU）回収義務 | Yes |
| EMCに関する設置環境 | This product is suitable for Class A environments only. In household environments, this device can cause unwanted radio interference. The user is required to implement appropriate measures in this case. |
| ● 非浮遊センサーの監視 | Yes |
| ● ONボタン入力の最小値 | 0.15 s |
| IEC 81346-2に準拠した参照コード | F |
| UL（EF001783）認証取得 | true |
| — 安全に関する瞬間接触 | 0 |
| ● カスケード入力/機能切り替え | Yes |
| EN 954-1（EF006782）に準拠したカテゴリー | - |
| 停電後の回復時間（標準） | 6.5 s |
| インタラクションプレス制御への適合性 | Yes |
| 感電に対するタッチ保護 | finger-safe |
| IEC 61508-2に準拠した安全装置の種類 | Type B |
| ● 磁気作動スイッチ監視 | Yes |
| バルブの監視に適しています（EF007272） | - |
| 接続可能な導体断面の種類 | |
| 電気接続プラグインソケットの種類 | No |
| 制御電源電圧の種類 | DC |
| ● 24VでDC-13の半導体出力 | 2 A |
| センサー入力数 1チャンネルまたは2チャンネル | 1 |
| IEC 60204に準拠した停止カテゴリ（EF007498） | 0 + 1 |
| IEC 61508に準拠したハードウェアフォールトトレランス | 1 |
| 側面の接地部品に必要な間隔 | 5 mm |
| 入力の安全関連配線の種類 | single-channel and two-channel |
| IEC 60068-2-6に準拠した耐振動性 | 5 ... 500 Hz: 0.75 mm |
| EN 62061に準拠した高需要率のPFHD | 0.0000000015 1/h |
| 定格制御電源電圧 Us（DC）（EF003980） | ['-', '24'] |
| 操作装置コネクタ3ZY12に適合 | Yes |
| IEC 61508に準拠した低需要率のPFDavg | 0.000007 |
| IEC 61496-1（EF004105）に準拠した安全の種類 | - |
| 停電後に自動起動で時間を稼ぐ | |
| 地域別価格グループ / 本社価格グループ | 41L / 41L |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | - |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | - |
| 触覚センサーのモニタリングに適しています（EF007271） | - |
| ● IEC 61508に準拠した遅延放出回路用 | SIL3 |
| 磁気スイッチの監視に適しています（EF007266） | true |
| 位置スイッチの監視に適しています（EF007270） | true |
| 設置高度（海抜最大） | 2 000 m |
| 接触影響を受けるスイッチング要素としての出力数 | |
| EN ISO 13849-1（EF007399）に準拠した性能レベル | Level e |
| 近接スイッチの監視に適しています（EF007267） | - |
| 安全回路が開いた後の回復時間は典型的 | 30 ms |
| AWGケーブルで接続可能な導体断面積の種類 | |
| ● EN ISO 13849-1に準拠した遅延放出回路用 | e |
| 緊急停止回路の監視に適しています（EF007268） | true |
| ● センサー回路あたり最大1.5 mm²のCuと150 nF/km | 4 000 m |
| 安全回路が開いた後の調整可能なオフ遅延時間 | 5 ... 300 |
| 安全回路が開いた後の逆スライド遅延時間（標準） | 40 ms |
| 非接触半導体スイッチング素子としての出力数 | |
| 安全関連、遅延、接点付き出力数（EF003345） | - |
| 出力数、安全関連、遅延、半導体（EF003347） | 2 |
| 安全関連、遅延なし、接点付き出力数（EF003344） | - |
| RoHS指令に基づく物質制限への準拠 | Since: 05.11.2012 |
| 出力数、安全関連、遅延なし、半導体（EF003346） | 2 |
| IEC 61508に準拠した耐用年数または耐用年数のT1値 | 20 y |
| 出力数、信号機能、遅延、接点付き（EF003349） | - |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead titanium zircon... CAS-No. 12626-81-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead titanium zirconium oxideBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.2-methyl-1-(4-methyl... CAS-No. 71868-10-5 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-oneBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 動作範囲係数制御電源電圧磁石コイルの定格値 | |
| 光電子保護装置の監視に適しています（EF007269） | true |
| 出力数、信号機能、遅延、半導体（EF003351） | - |
| 出力数、信号機能、遅延なし、接点付き（EF003348） | - |
| 出力数、信号機能、遅延なし、半導体（EF003350） | 0 |
| 必要なリレー出力のNO接点の短絡保護のためのヒューズリンクの設計 | not required |
| 一般製品承認EMC機能安全/機械安全性確認型式検査証明書適合宣言試験証明書海洋/海運その他型式試験証明書/試験報告書確認 | General Product Approval |
