3SK1220-2AB40

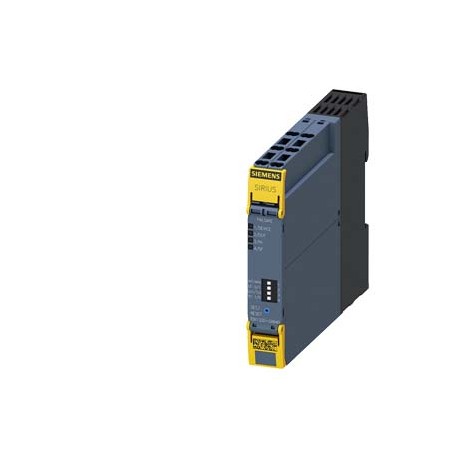

3SK1220-2AB40 SIEMENS SIRIUS safety relay Input expansion Advanced Input expansion for an additional 2-chann..
$0.00米ドル
4788 在庫あり
主な仕様
:Confirmation
EAN:4011209913875
UPC:887621549145
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4011209913875 |
| UPC | 887621549145 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 121.6 mm |
| 幅 | 17.5 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| 身長 | 100 mm |
| ● DCで | |
| ● 固体 | 1x (0.5 ... 1.5 mm²), 2x (0.5 ... 1.5 mm²) |
| グループコード | R711 |
| ● 最大 | 6 500 ms |
| ● 典型的な | 60 ms |
| 日付2022年5月5日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | None |
| ● 立ち往生 | 1x (20 ... 16), 2x (20 ... 16) |
| 製品グループ | 3761 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 商品コード | 85364900 |
| 製品ファミリー | Input expansions |
| 最終更新日: | 3/30/2022 |
| パルス持続時間 | |
| 正味重量（kg） | 0,165 Kg |
| — 定格値 | 24 V |
| ● UL認証 | Yes |
| 深さ（EF000049） | 121.6 |
| モデル（EF000010） | Other |
| 幅 (EF000008) | 17.5 |
| 固定方法 | screw and snap-on mounting |
| 製品カテゴリー | Safety relays |
| 耐衝撃性 | 10g / 11 ms |
| 原産国 | Germany |
| 高さ（EF000040） | 100.0 |
| 海運 | other |
| 取り付け位置 | any |
| ● NC接点として | |
| ● 接触なし | |
| ● DC最大時 | 60 ms |
| ● 安全スイッチ | Yes |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -40 ... +80 °C |
| 梱包寸法 | 36,00 x 109,00 x 152,00 |
| 製品説明 | SIRIUS safety relay Input expansion Advanced Input expansion for an additional 2-channel or two 1-channel sensors Us = 24 V DC Spring-type terminal (push-in) |
| 周囲温度 | |
| 汚染度 | 3 |
| 製品指定 | Sensor extension |
| 使用適合性 | |
| ● 細く束ねられた | |
| 過電圧カテゴリー | 3 |
| ● 運転中 | -25 ... +60 °C |
| — 遅延切り替え | 0 |
| 制御電源電圧 | |
| 電力損失[W]最大 | 1.2 W |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| EMC放出干渉 | IEC 60947-5-1, Class A |
| 一般製品承認 | EMC |
| リリース遅延（EF001129） | - |
| 輸出管理規制 | AL : N / ECCN : EAR99 |
| 適格証明書 | |
| ● 信号機能用 | |
| 工場渡し標準リードタイム | 180 Day/Days |
| 原材料割増金 | None |
| スタート入力あり（EF003342） | true |
| 入力開始入力の設計 | Yes |
| ● 安全関連回路 | Yes |
| 評価入力（EF008245） | One- and two-channel |
| パッケージサイズの測定単位 | MM |
| 型式検査証明書 | |
| — コアエンド処理付き | 1x (0.5 ... 1.0 mm²), 2x (0.5 ... 1.0 mm²) |
| 電気接続の種類 | spring-loaded terminal (push-in) |
| 絶縁電圧定格値 | 50 V |
| 自動スタートで時間を作る | |
| 監視スタートで時間を作る | |
| ミューティング機能付き（EF004057） | false |
| — コアエンド処理なし | 1x (0.5 ... 1.5 mm²), 2x (0.5 ... 1.5 mm²) |
| ● センサー入力の最小値 | 60 ms |
| フィードバック回路付き（EF003343） | false |
| 積関数パラメータ化可能 | sensor floating / sensor non-floating, monitored start-up / automatic start, 1-channel / 2-channel sensor connection, cross-circuit detection, startup testing, antivalent sensors, 2-hand switches |
| レール取付可能（EF003972） | FALSE |
| TÜV承認（EF004144） | true |
| 取り外し可能なクランプ付き（EF003340） | false |
| SN 31205に準拠した空気圧 | 900 ... 1 060 hPa |
| 動作中の相対湿度 | 10 ... 95 % |
| ● 浮遊センサーの監視 | Yes |
| BG BIA（EF004145）の承認あり | - |
| 製品特徴：クロスサーキットプルーフ | Yes |
| EN ISO 13849-1に準拠したカテゴリー | 4 |
| 筐体の保護等級IP | IP20 |
| サージ電圧耐性定格値 | 800 V |
| — 安全関連の遅延スイッチング | 0 |
| 品番（市場向け品番） | 3SK1220-2AB40 |
| 機能安全/機械安全 | Declaration of Conformity |
| IEC 61508（EF009889）に準拠したSIL | 3 |
| 作動用電圧タイプ（EF008242） | DC |
| EN 60204-1に準拠した停止カテゴリー | 0 |
| 電気接続の種類（EF003961） | Spring clamp connection |
| WEEE（2012/19/EU）回収義務 | Yes |
| EMCに関する設置環境 | This product is suitable for Class A environments only. In household environments, this device can cause unwanted radio interference. The user is required to implement appropriate measures in this case. |
| EN 61346-2に準拠した参照コード | F |
| ● 非浮遊センサーの監視 | Yes |
| ● ONボタン入力の最小値 | 0.15 s |
| IEC 81346-2に準拠した参照コード | F |
| UL（EF001783）認証取得 | true |
| — 安全に関する瞬間接触 | 0 |
| EN 954-1（EF006782）に準拠したカテゴリー | - |
| インタラクションプレス制御への適合性 | No |
| 感電に対するタッチ保護 | finger-safe |
| IEC 61508-2に準拠した安全装置の種類 | Type B |
| ● 磁気作動スイッチ監視 | Yes |
| バルブの監視に適しています（EF007272） | - |
| 接続可能な導体断面の種類 | |
| 電気接続プラグインソケットの種類 | No |
| — シグナリング機能の遅延スイッチング用 | 0 |
| 制御電源電圧の種類 | DC |
| センサー入力数 1チャンネルまたは2チャンネル | 1 |
| IEC 60204に準拠した停止カテゴリ（EF007498） | 0 |
| IEC 61508に準拠したハードウェアフォールトトレランス | 1 |
| ISO 13849-1に準拠したパフォーマンスレベル（PL） | e |
| 側面の接地部品に必要な間隔 | 5 mm |
| 入力の安全関連配線の種類 | single-channel and two-channel |
| IEC 60068-2-6に準拠した耐振動性 | 5 ... 500 Hz: 0.75 mm |
| EN 62061に準拠した高需要率のPFHD | 0.000000001 1/h |
| 定格制御電源電圧 Us（DC）（EF003980） | ['-', '24'] |
| 操作装置コネクタ3ZY12に適合 | Yes |
| — 信号機能の瞬時接触用 | 0 |
| IEC 61508に準拠した低需要率のPFDavg | 0.000007 |
| IEC 61496-1（EF004105）に準拠した安全の種類 | - |
| 停電後に自動起動で時間を稼ぐ | |
| IEC 61508に準拠した安全度水準（SIL） | 3 |
| IEC 62061に準拠した安全度水準（SIL） | 3 |
| 地域別価格グループ / 本社価格グループ | 41L / 41L |
| ● TÜV（ドイツ技術検査機関）認証 | Yes |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | - |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | - |
| 触覚センサーのモニタリングに適しています（EF007271） | - |
| 磁気スイッチの監視に適しています（EF007266） | true |
| 位置スイッチの監視に適しています（EF007270） | true |
| 設置高度（海抜最大） | 2 000 m |
| 接触影響を受けるスイッチング要素としての出力数 | |
| 側面に並べて取り付ける場合の必要な間隔 | 0 mm |
| EN ISO 13849-1（EF007399）に準拠した性能レベル | Level e |
| 近接スイッチの監視に適しています（EF007267） | - |
| 安全回路が開いた後の回復時間は典型的 | 30 ms |
| AWGケーブルで接続可能な導体断面積の種類 | |
| 緊急停止回路の監視に適しています（EF007268） | true |
| 安全回路が開いた後の逆スライド遅延時間（標準） | 40 ms |
| 非接触半導体スイッチング素子としての出力数 | |
| 安全関連、遅延、接点付き出力数（EF003345） | - |
| 出力数、安全関連、遅延、半導体（EF003347） | - |
| 安全関連、遅延なし、接点付き出力数（EF003344） | - |
| RoHS指令に基づく物質制限への準拠 | Since: 05.11.2012 |
| 出力数、安全関連、遅延なし、半導体（EF003346） | - |
| IEC 61508に準拠した耐用年数または耐用年数のT1値 | 20 y |
| 出力数、信号機能、遅延、接点付き（EF003349） | - |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead titanium zircon... CAS-No. 12626-81-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead titanium zirconium oxideBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 動作範囲係数制御電源電圧磁石コイルの定格値 | |
| 光電子保護装置の監視に適しています（EF007269） | true |
| 出力数、信号機能、遅延、半導体（EF003351） | - |
| 出力数、信号機能、遅延なし、接点付き（EF003348） | - |
| 出力数、信号機能、遅延なし、半導体（EF003350） | - |
| センサーと電子評価装置間の配線長（Cu 1.5 mm²、最大150 nF/km） | 4 000 m |
| 一般製品承認EMC確認機能安全/機械安全適合宣言試験証明書船舶/海運型式検査証明書型式試験証明書/試験報告書船舶/海運その他鉄道確認確認 | General Product Approval |
