3SK2122-2AA10

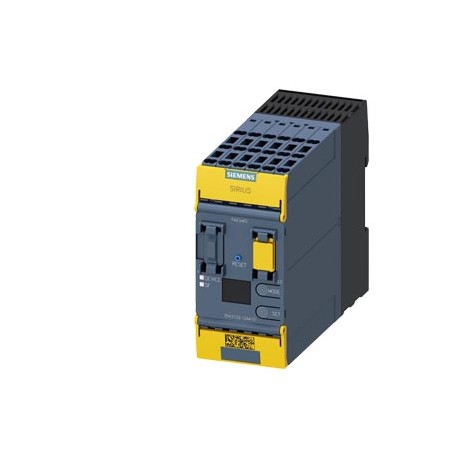

3SK2122-2AA10 SIEMENS SIRIUS safety relay Basic unit 3SK2 series 20 F-DI, 4 F-DQ, 2 DQ, 24 V DC Can be param..
$0.00米ドル
3909 在庫あり
主な仕様
:Confirmation
EAN:4047621004587
UPC:804766163906
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4047621004587 |
| UPC | 804766163906 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 124.5 mm |
| 幅 | 45 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| 身長 | 100 mm |
| ● 固体 | 1x (0.5 ... 1.5 mm²), 2x (0.5 ... 1.5 mm²) |
| グループコード | R711 |
| ● 24Vで | 11 A |
| ● 最大 | 0.05 mA |
| 日付2022年5月8日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | None |
| ● 立ち往生 | 20 ... 16 |
| 製品グループ | 3761 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| ● 2チャンネル | 0 |
| 商品コード | 85371098 |
| 製品ファミリー | SIRIUS 3SK2 basic units |
| 最終更新日: | 3/29/2022 |
| 正味重量（kg） | 0,390 Kg |
| 電圧の種類 | DC |
| 深さ（EF000049） | 124.5 |
| モデル（EF000010） | - |
| 幅 (EF000008) | 45.0 |
| 固定方法 | Snap-mounted to DIN rail or screw-mounted with additional push-in lug |
| 入力遅延時間 | 0 ... 150 ms |
| 入力数 | |
| 製品カテゴリー | Safety relay |
| 製品機能 | |
| 残留電流 | |
| 耐衝撃性 | 15g / 11 ms |
| 原産国 | Germany |
| 高さ（EF000040） | 100.0 |
| テスト証明書 | other |
| 光テスト期間 | 3 ms |
| 取り付け位置 | any |
| 出力数 | |
| ● 入力に | |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -40 ... +80 °C |
| ● 安全関連 | 20 |
| ● シングルチャンネル | 0 |
| ● 出力へ | |
| 梱包寸法 | 111,00 x 153,00 x 62,00 |
| 製品説明 | SIRIUS safety relay Basic unit 3SK2 series 20 F-DI, 4 F-DQ, 2 DQ, 24 V DC Can be parameterized via SIRIUS Safety ES 45 mm overall width Spring-type terminal (push-in) up to SILCL 3 (DIN EN 62061) Up to Performance Level E (ISO 13849-1) Output expansions 3SK1 and fail-safe motor starters 3RM1 via device connector connectable |
| 周囲温度 | |
| 汚染度 | 3 |
| 突入電流ピーク | |
| 製品指定 | Base-Unit |
| 保護クラス IP | IP20 |
| 使用適合性 | |
| ● ターミナルの | IP20 |
| — シールド最大 | 1 000 m |
| ● 運転中 | -25 ... +60 °C |
| ● 輸送中 | -40 ... +80 °C |
| ● エンクロージャの | IP20 |
| ● バルブ監視 | Yes |
| 製品のデザイン | 20 F-DI, 4 F-DQ, 2 DQ |
| 最大リードバック時間 | 400 ms |
| 合計電流最大値 | 7 A |
| ● DC定格値 | 24 V |
| 伝導干渉 | |
| — シールドなしの最大値 | 600 m |
| ● 監視付き起動 | Yes |
| ● 安全関連以外 | 0 |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ● AWGケーブル単線 | 1x (20 ... 16), 2x (20 ... 16) |
| 一般製品承認 | Functional Safety/Safety of Machinery |
| リリース遅延（EF001129） | - |
| ● PROFIBUS DPプロトコル | Yes; when using the DP interface module; 64 bit cyclical data |
| ● PROFINET IOプロトコル | Yes; when using the PN interface module; 64-bit cyclic data |
| ● DCの信号<1>の場合 | 15 ... 30 |
| ● DC信号<0>の場合 | -3 ... +5 V |
| 輸出管理規制 | AL : N / ECCN : EAR99 |
| ● IEC 61508に準拠 | 3 |
| ● IEC 62061に準拠 | 3 |
| ● AWGケーブル撚り線 | 1x (20 ... 16), 2x (20 ... 16) |
| ● 信号<1>の標準 | 2.6 mA |
| ● パラメータ化可能な入力 | Yes |
| 工場渡し標準リードタイム | 80 Day/Days |
| 原材料割増金 | None |
| スタート入力あり（EF003342） | - |
| 動作周波数最大 | 2 000 1/h |
| 動作電力定格値 | 4.5 W |
| ● 緊急停止機能 | Yes |
| ● パラメータ化可能な出力 | Yes |
| ● 安全関連回路 | Yes |
| 評価入力（EF008245） | - |
| パッケージサイズの測定単位 | MM |
| 安全度水準（SIL） | |
| ●安全関連の2チャンネル | 4 |
| 物質の禁止（日付） | 05/28/2009 |
| 電気接続の種類 | spring-loaded terminal (push-in) |
| ● ミューティング、2センサー並列 | Yes |
| ● ミューティング、4センサー並列 | Yes |
| デジタル入力の入力電流 | |
| デジタル入力の入力電圧 | |
| 絶縁電圧定格値 | 50 V |
| プロトコルオプションがサポートされています | |
| ● 監視パラメータ化可能 | Yes |
| ● ポジションスイッチ監視 | Yes |
| ● 防護ドア監視 | Yes |
| ミューティング機能付き（EF004057） | false |
| 必要な設定ソフトウェア | Yes; Safety ES V1.0 and higher |
| 突入電流ピークの持続時間 | |
| 信号ケーブルの線長 | |
| ● 評価: スイッチの有効化 | Yes |
| ● 評価: セレクタースイッチ | Yes |
| ● ミューティング、4センサーシーケンシャル | Yes |
| ● 近接スイッチ監視 | Yes |
| フィードバック回路付き（EF003343） | - |
| レール取付可能（EF003972） | FALSE |
| TÜV承認（EF004144） | true |
| 取り外し可能なクランプ付き（EF003340） | true |
| 共通ドライバーの暗黒時代 | 3 ms |
| 典型的な機能ブロックの数 | 50 |
| 安全出力の回復時間 | 0 ms |
| 型式試験証明書/試験報告書 | Confirmation |
| SN 31205に準拠した空気圧 | 90 ... 106 kPa |
| 制御電源電圧定格値 | 24 V |
| 動作中の相対湿度 | 10 ... 95 % |
| ● 浮遊センサーの監視 | Yes |
| BG BIA（EF004145）の承認あり | - |
| 製品機能取り外し可能な端子 | Yes |
| EN ISO 13849-1に準拠したカテゴリー | 4 |
| サージ電圧耐性定格値 | 800 V |
| ● 緊急停止回路監視 | Yes |
| 品番（市場向け品番） | 3SK2122-2AA10 |
| IEC 61508（EF009889）に準拠したSIL | 3 |
| 作動用電圧タイプ（EF008242） | DC |
| EN 60204-1に準拠した停止カテゴリー | 0 / 1 |
| ● 接触型センサーのテスト用 | 4 |
| ● 圧力感知マットモニタリング | Yes |
| 電気接続の種類（EF003961） | Spring clamp connection |
| WEEE（2012/19/EU）回収義務 | Yes |
| ● 非浮遊センサーの監視 | Yes |
| IEC 81346-2に準拠した参照コード | F |
| ● 評価: 両手操作パネル | Yes |
| UL（EF001783）認証取得 | true |
| ● EN 574に準拠した両手操作 | Yes |
| EN 954-1（EF006782）に準拠したカテゴリー | - |
| デジタル入力最大時の入力遅延時間 | 150 ms |
| 感電に対するタッチ保護 | finger-safe |
| AS-i Power24Vに適した製品機能 | No |
| プロトコルはAS-Interfaceプロトコルでサポートされています | No |
| ● IEC 61000-4-4に基づく破裂による | 2 kV (power ports) / 1 kV (signal ports) |
| ● 磁気作動スイッチ監視 | Yes |
| ● タンブラー付き保護ドア監視 | Yes |
| バルブの監視に適しています（EF007272） | true |
| CTT2スレーブによる製品機能診断 | No |
| 接続可能な導体断面の種類 | |
| ● 細撚り、芯線端処理 | 1x (0.5 ... 1.0 mm²), 2x (0.5 ... 1.0 mm²) |
| ● 信号<0>のデジタル出力で最大 | 0.1 mA |
| IEC 60204に準拠した停止カテゴリ（EF007498） | 0 + 1 |
| IEC 61508に準拠したハードウェアフォールトトレランス | 1 |
| ISO 13849-1に準拠したパフォーマンスレベル（PL） | e |
| IEC 60947-1に準拠したデジタル入力の種類 | Type 1 |
| IEC 60068-2-6に準拠した耐振動性 | 5 ... 500 Hz: 0.75 mm |
| EN 62061に準拠した高需要率のPFHD | 0.000000012 1/h |
| 定格制御電源電圧 Us（DC）（EF003980） | ['24', '24'] |
| デジタル入力最大時の入力取得時間 | 60 ms |
| ● 光電子保護装置の監視 | Yes |
| IEC 60947-1に準拠したEMC放射干渉 | class A |
| EN 62061に準拠したSILクレーム制限（サブシステム） | 3 |
| IEC 61508に準拠した低需要率のPFDavg | 0.000018 |
| IEC 61496-1（EF004105）に準拠した安全の種類 | - |
| IEC 61000-4-2に準拠した静電放電 | 4 kV contact discharge / 8 kV air discharge |
| IEC 61000-4-3に準拠したフィールドベースの干渉 | 10 V/m |
| ● デジタル出力短絡保護 | Yes |
| 地域別価格グループ / 本社価格グループ | 41L / 41L |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | ['-', '-'] |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | ['-', '-'] |
| 触覚センサーのモニタリングに適しています（EF007271） | - |
| ● 評価：電気感知保護具 | Yes |
| 接続可能な導体断面積としてコード化されたAWG番号 | |
| 磁気スイッチの監視に適しています（EF007266） | true |
| 位置スイッチの監視に適しています（EF007270） | true |
| 設置高度（海抜最大） | 2 000 m |
| プロトコルはASIsafe（職場の安全）プロトコルをサポートしています | No |
| EN ISO 13849-1（EF007399）に準拠した性能レベル | - |
| 近接スイッチの監視に適しています（EF007267） | true |
| 非接触スイッチング素子の安全関連設計 | P potential |
| 内部テスト機能による診断テスト間隔の最大値 | 1 000 s |
| 緊急停止回路の監視に適しています（EF007268） | true |
| 非接触半導体スイッチング素子としての出力数 | |
| 安全関連、遅延、接点付き出力数（EF003345） | - |
| 24 VでのDC-13における半導体出力のスイッチング容量電流 | 4 A |
| 出力数、安全関連、遅延、半導体（EF003347） | - |
| 安全関連、遅延なし、接点付き出力数（EF003344） | 0 |
| RoHS指令に基づく物質制限への準拠 | Since: 28.05.2009 |
| 接触影響を受けるスイッチング要素の安全関連の出力数 | |
| 出力数、安全関連、遅延なし、半導体（EF003346） | 4 |
| 出力数、信号機能、遅延、接点付き（EF003349） | - |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead titanium zircon... CAS-No. 12626-81-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead titanium zirconium oxideBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 光電子保護装置の監視に適しています（EF007269） | true |
| 出力数、信号機能、遅延、半導体（EF003351） | - |
| 出力数、信号機能、遅延なし、接点付き（EF003348） | - |
| 出力数、信号機能、遅延なし、半導体（EF003350） | - |
| 細撚りの導体断面と芯線端部処理 | 0.5 ... 1 mm² |
| IEC 61496-1に準拠した光電子保護装置の監視に使用するための適合性 | Yes |
| 一般製品承認機能安全/機械安全性適合宣言確認型式検査証明書試験証明書その他型式試験証明書/試験報告書確認 | General Product Approval |
