3SU1100-7BE10-1QA0

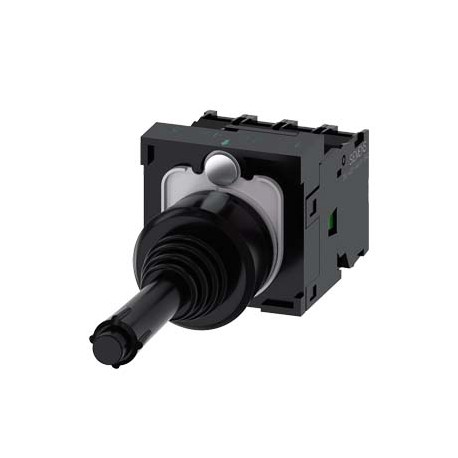

3SU1100-7BE10-1QA0 SIEMENS Coordinate switch, 22 mm, round, plastic, black, 4 switch positions, latching, wi..
$0.00米ドル
3954 在庫あり
主な仕様
:
EAN:4011209954847
UPC:804766408779
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4011209954847 |
| UPC | 804766408779 |
| エティム | 5 |
| アイデア | 4 |
| 幅 | 40 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| 身長 | 40 mm |
| ● ACで | |
| グループコード | R711 |
| メタルファクター | LAO----- |
| 製品ライン | Plastic, black, 22 mm |
| 日付2022年5月14日 | Subject to change without notice© Copyright Siemens 2022 |
| 製品グループ | 5452 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| 商品コード | 85365080 |
| 製品ファミリー | Actuators and indicators, 22 mm, round, plastic, black |
| 最終更新日: | 1/27/2022 |
| 正味重量（kg） | 0,110 Kg |
| 取り付け高さ | 75.6 mm |
| 熱流 | 10 A |
| コーダー (EF005666) | false |
| 固定方法 | front plate mounting |
| 耐衝撃性 | |
| 原産国 | Germany |
| 海運 | other |
| 取り付け直径 | 22.3 mm |
| 動作電圧 | |
| ● AWGケーブル | 2x (18 ... 14) |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 設置深さ | 53.7 mm |
| 設置幅 | 30.5 mm |
| 製品ブランド名 | SIRIUS ACT |
| ● 保管中 | -40 ... +80 °C |
| 梱包寸法 | 126,00 x 196,00 x 63,00 |
| 製品説明 | Coordinate switch, 22 mm, round, plastic, black, 4 switch positions, latching, with mechanical interlocking, in O position, with holder, 1 NO, 1 NO, 1 NO, 1 NO, screw terminal, |
| 周囲温度 | |
| 接触信頼性 | One maloperation per 100 million (17 V, 5 mA), one maloperation per 10 million (5 V, 1 mA) |
| 汚染度 | 3 |
| 製品指定 | Coordinate switches |
| 保護クラス IP | IP65, IP67 |
| ● ターミナルの | IP20 |
| 耐振動性 | |
| ● 運転中 | -25 ... +70 °C |
| 製品のデザイン | Complete unit |
| ● DC定格値 | 5 ... 500 V |
| 作動方向 | horizontal / vertical |
| ホルダーの材質 | Plastic |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| フロントリングの色 | black |
| 一般製品承認 | Declaration of Conformity |
| フロントリングのデザイン | high |
| 製品タイプの指定 | 3SU1 |
| ロック解除装置の種類 | push-to-unlatch mechanism |
| — 50 Hz定格値 | 5 ... 500 V |
| — 60 Hz定格値 | 5 ... 500 V |
| 適合宣言 | Test Certificates |
| 接触モジュールの数 | 4 |
| 輸出管理規制 | AL : N / ECCN : N |
| フロントリング付き（EF006014） | true |
| フロントリングの素材 | plastic |
| ●付属のホルダー | 3SU1550-0BA10-0AA0 |
| ジョイスティックの長さ（EF006524） | 75.6 |
| 工場渡し標準リードタイム | 55 Day/Days |
| 原材料割増金 | None |
| 動作周波数最大 | 2 400 1/h |
| カラーフロントリング（EF002429） | Black |
| パッケージサイズの測定単位 | MM |
| 製品コンポーネントフロントリング | Yes |
| 筐体前面の形状 | round |
| ●付属のアクチュエータの | 3SU1000-7BE10-0AA0 |
| 最大偏向角[°] | 30° |
| 物質の禁止（日付） | 10/01/2014 |
| メーカー品番 | |
| スイッチングポジションの数 | 4 |
| マテリアルフロントリング（EF005972） | Plastic |
| 作動要素の色 | black |
| 絶縁電圧定格値 | 500 V |
| 作動要素の形状 | Extended handle |
| ● IEC 60068-2-6に準拠 | 10 ... 500 Hz: 5g |
| ● モジュールとアクセサリ | Front plate mounting |
| 作動要素の設計 | with mechanical interlocking |
| ● IEC 60068-2-27に準拠 | sinusoidal half-wave 15g / 11 ms |
| 0位置ロック（EF006283） | false |
| 危険な故障の割合 | |
| 作動要素の材質 | plastic |
| 製品機能正開 | No |
| 設置開口部の形状 | round |
| スイッチレベルの数（EF000246） | 4 |
| ●芯先処理を施したソリッドタイプ | 2x (0.5 ... 0.75 mm²) |
| 保護等級（IP）（EF005474） | IP65/IP67 |
| サージ電圧耐性定格値 | 6 kV |
| 品番（市場向け品番） | 3SU1100-7BE10-1QA0 |
| ● 芯端処理なしのソリッド | 2x (1.0 ... 1.5 mm²) |
| 保護等級（NEMA）（EF011959） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| 作動要素の外径 | 30.5 mm |
| 製品拡張オプションの光源 | No |
| IEC 81346-2に準拠した参照コード | S |
| 0位置で引き込みあり（EF002428） | true |
| 動作電圧の種類 | AC/DC |
| センターマウント、穴径（EF002424） | 22.3 |
| 作動方向の数（EF002425） | 4 |
| 機械的耐用年数（スイッチングサイクル） | |
| 補助接点の接点設計 | Silver alloy |
| 取り付け直径の正の許容差 | 0.4 mm |
| 補助接点のNC接点の数 | 0 |
| 補助接点のNO接点数 | 4 |
| 接続可能な導体断面の種類 | |
| ● 細撚り、芯線端処理 | 2x (0.5 ... 1.5 mm²) |
| ● 位置1の付属コンタクトモジュール | 3SU1400-1AA10-1BA0 |
| ● 位置2の付属コンタクトモジュール | 3SU1400-1AA10-1BA0 |
| ● 位置3の付属コンタクトモジュール | 3SU1400-1AA10-1BA0 |
| ● 位置4の付属コンタクトモジュール | 3SU1400-1AA10-1BA0 |
| DIAZEDヒューズリンクの連続電流gG | 10 A |
| アナログ出力信号を設定可能（EF003236） | false |
| C特性MCBの連続電流 | 10 A; for a short-circuit current smaller than 400 A |
| ブラケットのネジの締め付けトルク | 1 ... 1.2 N·m |
| ● SN 31920に基づく需要率が低い | 20 % |
| 電気的耐久性（スイッチングサイクル）標準 | 10 000 000 |
| 作動要素の動作原理 | latching |
| ● 芯線処理を施さずに細撚り | 2x (1,0 ... 1,5 mm²) |
| ● SN 31920に基づく高い需要率 | 20 % |
| クイックDIAZEDヒューズリンクの連続電流 | 10 A |
| 地域別価格グループ / 本社価格グループ | 41J / 41J |
| SN 31920に基づく需要率の高いB10値 | 100 000 |
| 定格動作電流 Ie（AC-21、400 V）（EF002417） | - |
| モジュールおよびアクセサリの電気接続の種類 | Screw-type terminal |
| 方向ごとの開閉接点数（EF005599） | 0 |
| ● 作動方向ごとの動作周期は標準 | 100 000 |
| SN 31920に基づく需要率の低い故障率[FIT] | 100 FIT |
| IEC 60721に準拠した動作中の環境カテゴリー | 3M6, 3S2, 3B2, 3C3, 3K6 (with relative air humidity of 10 ... 95%, no condensation in operation permitted for all devices behind front panel) |
| ネジ式端子付き補助接点の締め付けトルク | 0.8 ... 1 N·m |
| 作動方向ごとの常開接点の数（EF002427） | 4 |
| 作動方向ごとの常閉接点の数（EF008263） | 0 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.10.2014 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| 接触器3RT1015～3RT1026の標準的な電気的耐久性（スイッチングサイクル） | 10 000 000 |
| 一般製品承認適合宣言確認英国適合宣言適合宣言試験証明書船舶/海運特別試験証明書型式試験証明書/試験報告書船舶/海運その他確認 | General Product Approval |
製品説明
MANIPULATOR, 22MM, ROUND, PLASTIC, BLACK, 4 POSITIONS, SUSTAINED, WITH MECHANICAL INTERLOCKING IN THE POSITION OR, WITH SUPPORT, 1NA, 1NA, 1NA, 1NA, SCREW TERMINALS. Manufactured to order. Non-Cancela
