3SU1103-2BF60-1BA0

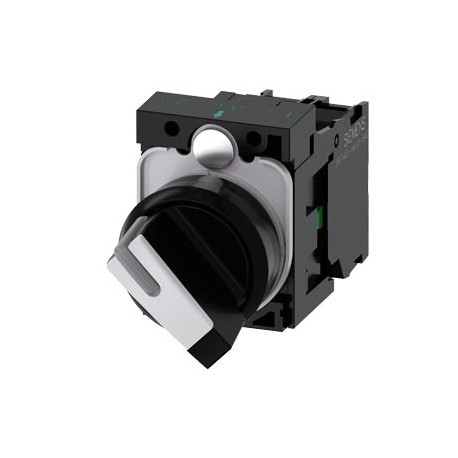

3SU1103-2BF60-1BA0 SIEMENS Selector switch, illuminable, 22 mm, round, plastic, white, selector switch, shor..
$0.00米ドル
4169 在庫あり
主な仕様
:Confirmation
EAN:4011209957664
UPC:804766070877
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4011209957664 |
| UPC | 804766070877 |
| エティム | 5 |
| アイデア | 4 |
| 幅 | 32.3 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| 身長 | 40 mm |
| ● ACで | |
| グループコード | R711 |
| メタルファクター | LAO----- |
| 製品ライン | Plastic, black, 22 mm |
| 日付2022年5月10日 | Subject to change without notice© Copyright Siemens 2022 |
| 製品グループ | 5452 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| ● 時計回り | 90° |
| 商品コード | 85365080 |
| 製品ファミリー | Actuators and indicators, 22 mm, round, plastic, black |
| 最終更新日: | 1/26/2022 |
| 正味重量（kg） | 0,065 Kg |
| 作動角度 | |
| 光の強さ | 900 ... 1 400 mcd |
| 取り付け高さ | 28.8 mm |
| 熱流 | 10 A |
| 固定方法 | |
| 耐衝撃性 | |
| 原産国 | Germany |
| 海運 | other |
| 取り付け直径 | 22.3 mm |
| 動作電圧 | |
| ● AWGケーブル | 2x (18 ... 14) |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 設置深さ | 49.7 mm |
| 設置幅 | 32.3 mm |
| 製品ブランド名 | SIRIUS ACT |
| ● 保管中 | -40 ... +80 °C |
| 梱包寸法 | 149,00 x 193,00 x 35,00 |
| 製品説明 | Selector switch, illuminable, 22 mm, round, plastic, white, selector switch, short, 2 switch positions O-I, latching, 10:30h/13:30h, with holder, with LED module, with integrated LED 110 V AC, 1 NO, screw terminal |
| 周囲温度 | |
| 接触信頼性 | One maloperation per 100 million (17 V, 5 mA), one maloperation per 10 million (5 V, 1 mA) |
| 汚染度 | 3 |
| 製品指定 | Selector switches |
| 保護クラス IP | IP66, IP67, IP69(IP69K) |
| ● ターミナルの | IP20 |
| 光源の種類 | LED |
| 耐振動性 | |
| ● 運転中 | -25 ... +70 °C |
| 製品のデザイン | Complete unit |
| LEDモジュールの数 | 1 |
| ● DC定格値 | 5 ... 500 V |
| ホルダーの材質 | Plastic |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| フロントリングの色 | black |
| カラーボタン（EF000190） | White |
| 一般製品承認 | Declaration of Conformity |
| 穴径（EF000079） | 22.3 |
| スプリングリターン（EF001407） | FALSE |
| 幅開き（EF004565） | 32.3 |
| フロントリングのデザイン | standard |
| コマンドポイントの数 | 1 |
| 製品タイプの指定 | 3SU1 |
| — 50 Hz定格値 | 5 ... 500 V |
| — 60 Hz定格値 | 5 ... 500 V |
| ● 50Hz定格値 | 110 V |
| ● 60 Hz定格値 | 110 V |
| 適合宣言 | Test Certificates |
| 高さ開口部（EF004778） | 28.8 |
| 供給電圧（EF004127） | - |
| 光源の色 | white |
| 接触モジュールの数 | 1 |
| 輸出管理規制 | AL : N / ECCN : N |
| フロントリング付き（EF006014） | true |
| フロントリングの素材 | plastic |
| ●付属のLEDモジュール | 3SU1401-1BC60-1AA0 |
| ●付属のホルダー | 3SU1550-0AA10-0AA0 |
| 工場渡し標準リードタイム | 55 Day/Days |
| 原材料割増金 | None |
| 動作周波数最大 | 1 800 1/h |
| カラーフロントリング（EF002429） | Black |
| パッケージサイズの測定単位 | MM |
| 光源付き（EF005905） | true |
| 製品コンポーネントフロントリング | Yes |
| ●付属のアクチュエータの | 3SU1002-2BF60-0AA0 |
| 物質の禁止（日付） | 10/01/2014 |
| メーカー品番 | |
| スイッチングポジションの数 | 2 |
| 電気接続の種類 | screw-type terminals |
| マテリアルフロントリング（EF005972） | Plastic |
| 作動要素の色 | white |
| 絶縁電圧定格値 | 320 V |
| 製品コンポーネントの光源 | Yes |
| 作動要素の形状 | round |
| ● IEC 60068-2-6に準拠 | 10 ... 500 Hz: 5g |
| ● モジュールとアクセサリ | Screw-type terminal |
| 作動要素の設計 | Selector, short |
| ● IEC 60068-2-27に準拠 | sinusoidal half-wave 15g / 11 ms |
| 保護等級 NEMA 定格 | 1, 2, 3, 3R, 4, 4X, 12, 13 |
| 危険な故障の割合 | |
| 作動要素の材質 | plastic |
| 製品機能正開 | No |
| 設置開口部の形状 | round |
| 制御要素の種類 (EF006976) | Toggle |
| ●芯先処理を施したソリッドタイプ | 2x (0.5 ... 0.75 mm²) |
| 保護等級（IP）（EF005474） | - |
| 照明に適しています（EF001142） | true |
| LEDモジュールの突入電流最大値 | 3 A |
| サージ電圧耐性定格値 | 4 kV |
| 品番（市場向け品番） | 3SU1103-2BF60-1BA0 |
| スイッチポジション数（EF000231） | 2 |
| ● 芯端処理なしのソリッド | 2x (1.0 ... 1.5 mm²) |
| 保護等級（NEMA）（EF011959） | NEMA 1, 2, 3, 3R, 4, 4X, 12, 13 |
| スイッチング機能ラッチング（EF007447） | FALSE |
| 電気接続の種類（EF003961） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| 作動要素の外径 | 32.3 mm |
| 製品拡張オプションの光源 | Yes |
| IEC 81346-2に準拠した参照コード | S |
| 光源のAC電源電圧 | |
| 動作電圧の種類 | AC/DC |
| 補助接点の接点設計 | Silver alloy |
| 取り付け直径の正の許容差 | 0.4 mm |
| ネジ式端子の締め付けトルク | 0.8 ... 0.9 N·m |
| 補助接点のNC接点の数 | 0 |
| 補助接点のNO接点数 | 1 |
| 接続可能な導体断面の種類 | |
| ● 細撚り、芯線端処理 | 2x (0.5 ... 1.5 mm²) |
| ● 位置1の付属コンタクトモジュール | 3SU1400-1AA10-1BA0 |
| DIAZEDヒューズリンクの連続電流gG | 10 A |
| C特性MCBの連続電流 | 10 A; for a short-circuit current smaller than 400 A |
| ブラケットのネジの締め付けトルク | 1 ... 1.2 N·m |
| ● SN 31920に基づく需要率が低い | 20 % |
| 電気的耐久性（スイッチングサイクル）標準 | 10 000 000 |
| 作動要素の動作原理 | latching, 90° (10:30 h/13:30 h) |
| ● 芯線処理を施さずに細撚り | 2x (1,0 ... 1,5 mm²) |
| ● SN 31920に基づく高い需要率 | 20 % |
| クイックDIAZEDヒューズリンクの連続電流 | 10 A |
| 機械的耐用年数（スイッチングサイクル）標準 | 1 000 000 |
| ● EN 61373準拠の鉄道用途向け | Category 1, Class B |
| 切替接点としての接点数（EF008257） | 0 |
| 地域別価格グループ / 本社価格グループ | 41J / 41J |
| SN 31920に基づく需要率の高いB10値 | 100 000 |
| 通常開接点の接点数（EF008256） | 1 |
| 通常閉接点の接点数（EF008255） | 0 |
| 光源の供給電圧の種類 | AC |
| SN 31920に基づく需要率の低い故障率[FIT] | 100 FIT |
| IEC 60721に準拠した動作中の環境カテゴリー | 3M6, 3S2, 3B2, 3K6 (with relative air humidity of 10 ... 95%, no condensation in operation permitted for all devices behind front panel) |
| RoHS指令に基づく物質制限への準拠 | Since: 01.10.2014 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 一般製品承認適合宣言確認英国適合宣言適合宣言試験証明書船舶/海運特別試験証明書型式試験証明書/試験報告書船舶/海運その他確認 | General Product Approval |
