3SU1130-0AB40-3FA0

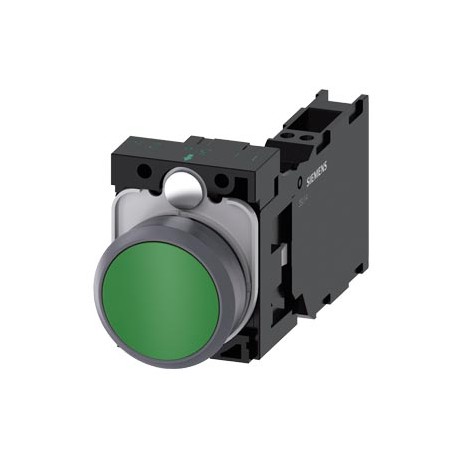

3SU1130-0AB40-3FA0 SIEMENS Pushbutton, 22 mm, round, plastic with metal front ring, green, Pushbutton, flat,..
$0.00米ドル
3217 在庫あり
主な仕様
:Value
EAN:4047621054964
UPC:Not available
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Value | |
| EAN | 4047621054964 |
| UPC | Not available |
| エティム | 5 |
| アイデア | 4 |
| 色 | |
| 幅 | 30 mm |
| 身長 | 40 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| ● ACで | |
| ● DCで | |
| グループコード | R711 |
| 価格グループ | 41J |
| ● 典型的な | 10 000 000 |
| メタルファクター | LAO----- |
| 製品ライン | Plastic with metal front ring, matt, 22 mm |
| 取り付けタイプ | front panel mounting |
| 製品グループ | 5452 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| 商品コード | 85365080 |
| 製品ファミリー | Actuators and indicators, 22 mm, plastic with metal front ring, matte |
| 最終更新日: | 08/20/2020 |
| 取り付け高さ | 11 mm |
| 正味重量（kg） | 0,067 Kg |
| 電圧の種類 | |
| 熱流 | 10 A |
| — 定格値 | 5 ... 500 V |
| 製品機能 | |
| 耐衝撃性 | |
| ● 光源 | No |
| 原産国 | Germany |
| 海運 | other |
| 動作電圧 | |
| 製品コンポーネント | |
| テスト証明書 | Marine / Shipping |
| 取り付け直径 | 22.3 mm |
| 設置幅 | 29.5 mm |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 設置深さ | 71.7 mm |
| 製品ブランド名 | SIRIUS ACT |
| ● 保管中 | -40 ... +80 °C |
| 周囲温度 | |
| 接触信頼性 | One maloperation per 100 million (17 V, 5 mA), one maloperation per 10 million (5 V, 1 mA) |
| 汚染度 | 3 |
| 梱包寸法 | 70,00 x 130,00 x 30,00 |
| 製品説明 | Pushbutton, 22 mm, round, plastic with metal front ring, green, Pushbutton, flat, momentary contact type, with holder 1 NO+1 NC, Spring-type terminal |
| 製品指定 | Pushbuttons |
| 耐振動性 | |
| ● 運転中 | -25 ... +70 °C |
| ● ポジティブオープニング | Yes |
| 製品のデザイン | Complete unit |
| LEDモジュールの数 | 0 |
| ホルダーの材質 | Plastic |
| フロントリングの色 | sand gray |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ● 保護等級 IP | IP66, IP67, IP69(IP69K) |
| カラーボタン（EF000190） | Green |
| フロントリングのデザイン | Standard |
| 一般製品承認 | Declaration of Conformity |
| 穴径（EF000079） | 22.3 |
| コマンドポイントの数 | 1 |
| 製品タイプの指定 | 3SU1 |
| スプリングリターン（EF001407） | FALSE |
| 幅開き（EF004565） | 29.5 |
| — 50 Hz定格値 | 5 ... 500 V |
| — 60 Hz定格値 | 5 ... 500 V |
| 高さ開口部（EF004778） | 11.0 |
| 接触モジュールの数 | 1 |
| ボタンの種類 (EF001546) | Mushroom |
| ● IEC 60068-2-6に準拠 | 10 ... 500 Hz: 5g |
| 輸出管理規制 | AL : N / ECCN : N |
| フロントリング付き（EF006014） | true |
| フロントリングの素材 | Metal, matt |
| ● IEC 60068-2-27に準拠 | Sinusoidal half-wave 50 g / 11 ms |
| ●付属のホルダー | 3SU1500-0AA10-0AA0 |
| 動作周波数最大 | 3 600 1/h |
| 工場渡し標準リードタイム | 5 Day/Days |
| 原材料割増金 | None |
| カラーフロントリング（EF002429） | Grey |
| パッケージサイズの測定単位 | MM |
| 製品コンポーネントフロントリング | Yes |
| ● 作動要素の | green |
| ● 動作電圧の | AC/DC |
| ●付属のアクチュエータの | 3SU1030-0AB40-0AA0 |
| メーカー品番 | |
| マテリアルフロントリング（EF005972） | Metal |
| 製品寸法（幅×長さ×高さ） | Not available |
| 作動要素の形状 | round |
| 供給電圧ランプ（EF006522） | - |
| ● モジュールとアクセサリ | Front plate mounting |
| 保護等級 NEMA 定格 | 1, 2, 3, 3R, 4, 4X, 12, 13 |
| ● 付属のコンタクトモジュール1個 | 3SU1400-1AA10-3FA0 |
| 施工型レンズ（EF006253） | - |
| 操作機構の設計 | Button, flat |
| 作動要素の材質 | plastic |
| 設置開口部の形状 | round |
| 型式試験証明書/試験報告書 | Special Test Certificate |
| ● 絶縁電圧定格値 | 500 V |
| 保護等級（IP）（EF005474） | IP67/IP69K |
| 照明に適しています（EF001142） | false |
| サージ電圧耐性定格値 | 6 kV |
| 品番（市場向け品番） | 3SU1130-0AB40-3FA0 |
| DIN EN 81346-2に準拠した参照コード | S |
| DIN EN 61346-2に準拠した参照コード | S |
| 保護等級（NEMA）（EF011959） | Other |
| コマンドポジション数（EF001372） | 1 |
| スイッチング機能ラッチング（EF007447） | FALSE |
| 電気接続の種類（EF003961） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| 電気的耐久性（スイッチングサイクル） | |
| 作動要素の外径 | 29.45 mm |
| 製品拡張オプション光源 | No |
| ● 端末の保護クラスIP | IP20 |
| 機械的耐用年数（スイッチングサイクル） | |
| 補助接点の接点設計 | Silver alloy |
| 作動要素の機能の仕方 | momentary contact type |
| 取り付け直径の正公差 | 0.4 mm |
| 補助接点のNC接点数 | 1 |
| 補助接点のNO接点数 | 1 |
| DIAZEDヒューズリンクの連続電流gG | 10 A |
| C特性MCBの連続電流 | 10 A; for a short-circuit current smaller than 400 A |
| ブラケットのネジの締め付けトルク | 1 ... 1.2 N·m |
| クイックDIAZEDヒューズリンクの連続電流 | 10 A |
| ● DIN EN 61373準拠の鉄道用途向け | Category 1, Class B |
| 切替接点としての接点数（EF008257） | 1 |
| 通常開接点の接点数（EF008256） | 1 |
| 通常閉接点の接点数（EF008255） | 1 |
| IEC 60721に準拠した動作時の環境カテゴリー | 3M6, 3S2, 3B2, 3C3, 3K6 (with relative air humidity of 10 ... 95 %, no condensation in operation permitted for all devices behind front panel) |
| ● モジュールおよびアクセサリの電気接続の種類 | Spring-type terminal |
| ● AWG導体の接続可能な導体断面積の種類 | 2x (24 ... 16) |
| RoHS指令に基づく物質制限への準拠 | Since: 01.10.2014 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| ● 接続可能な導体断面のタイプ：芯線端処理なしの単線 | 2x (0.25 ... 1.5 mm²) |
| ● 細撚線と芯線端処理を施した接続可能な導体断面の種類 | 2x (0.25 ... 0.75 mm²) |
| ● 細撚線で心線端処理を施さずに接続可能な導体断面積の種類 | 2x (0.25 ... 1.5 mm²) |
| 一般製品承認適合宣言その他試験証明書船舶/輸送型式試験証明書/試験報告書特別試験証明書船舶/輸送その他確認 | General Product Approval |
