3SU1130-7AA10-1NA0

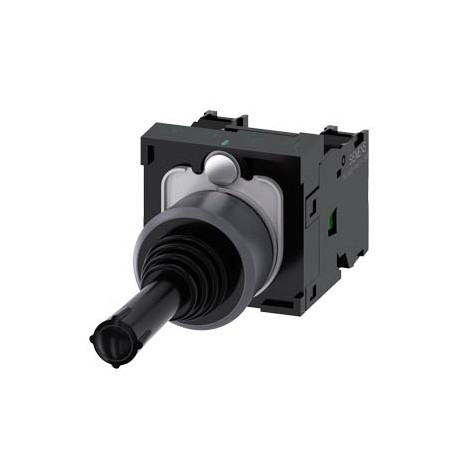

3SU1130-7AA10-1NA0 SIEMENS Coordinate switch, 22 mm, round, plastic with metal front ring, black, 2 switch p..
$0.00米ドル
3870 在庫あり
主な仕様
:Value
EAN:4011209954991
UPC:804766408786
エティム:4
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Value | |
| EAN | 4011209954991 |
| UPC | 804766408786 |
| エティム | 4 |
| アイデア | 4 |
| 色 | |
| 幅 | 40 mm |
| 身長 | 40 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| B10値 | |
| ● ACで | |
| ● DCで | |
| グループコード | R711 |
| 価格グループ | 41J |
| ● 典型的な | 10 000 000 |
| メタルファクター | LAO----- |
| 製品ライン | Plastic with metal front ring, matt, 22 mm |
| 取り付けタイプ | front panel mounting |
| 製品グループ | 5452 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| 商品コード | 85365080 |
| 製品ファミリー | Actuators and indicators, 22 mm, plastic with metal front ring, matte |
| 最終更新日: | 08/20/2020 |
| 取り付け高さ | 71.3 mm |
| 正味重量（kg） | 0,100 Kg |
| 熱流 | 10 A |
| 電圧の種類 | |
| — 定格値 | 5 ... 500 V |
| ● 定格値 | 500 V |
| コーダー (EF005666) | false |
| 製品機能 | |
| 耐衝撃性 | |
| 原産国 | Switzerland |
| 海運 | other |
| 取り付け直径 | 22.3 mm |
| 動作電圧 | |
| テスト証明書 | Marine / Shipping |
| 締め付けトルク | |
| 故障率[FIT] | |
| 設置深さ | 53.7 mm |
| 設置幅 | 30.5 mm |
| 絶縁電圧 | |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS ACT |
| ● 保管中 | -40 ... +80 °C |
| 周囲温度 | |
| 接触信頼性 | One maloperation per 100 million (17 V, 5 mA), one maloperation per 10 million (5 V, 1 mA) |
| 汚染度 | 3 |
| 梱包寸法 | 70,00 x 100,00 x 40,00 |
| 製品説明 | Coordinate switch, 22 mm, round, plastic with metal front ring, black, 2 switch positions, horizontal latching, without mechanical interlocking, in O position, with holder, 1 NO, 1 NO, screw terminal, |
| 製品指定 | Coordinate switches |
| 保護クラス IP | IP65, IP67 |
| ● ターミナルの | IP20 |
| 耐振動性 | |
| ● 運転中 | -25 ... +70 °C |
| ● ポジティブオープニング | No |
| 製品のデザイン | Complete unit |
| ● AWG導体の場合 | 2x (18 ... 14) |
| 作動方向 | horizontal |
| ホルダーの材質 | Plastic |
| フロントリングの色 | sand gray |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| フロントリングのデザイン | high |
| 一般製品承認 | Declaration of Conformity |
| 製品タイプの指定 | 3SU1 |
| — 50 Hz定格値 | 5 ... 500 V |
| — 60 Hz定格値 | 5 ... 500 V |
| 接触モジュールの数 | 2 |
| ● IEC 60068-2-6に準拠 | 10 ... 500 Hz: 5g |
| 輸出管理規制 | AL : N / ECCN : N |
| フロントリングの材質 | Metal, matt |
| フロントリング付き（EF006014） | true |
| ● IEC 60068-2-27に準拠 | Sinusoidal half-wave 50 g / 11 ms |
| ●付属のホルダー | 3SU1500-0BA10-0AA0 |
| ジョイスティックの長さ（EF006524） | 71.3 |
| 動作周波数最大 | 3 600 1/h |
| 工場渡し標準リードタイム | 5 Day/Days |
| 原材料割増金 | None |
| カラーフロントリング（EF002429） | Other |
| パッケージサイズの測定単位 | MM |
| 製品コンポーネントフロントリング | Yes |
| 筐体前面の形状 | round |
| ● 作動要素の | black |
| ● 動作電圧の | AC/DC |
| ●付属のアクチュエータの | 3SU1030-7AA10-0AA0 |
| メーカー品番 | |
| 最大偏向角[°] | 30° |
| スイッチングポジションの数 | 2 |
| 電気接続の種類 | |
| マテリアルフロントリング（EF005972） | Other |
| 製品寸法（幅×長さ×高さ） | Not available |
| 作動要素の形状 | Extended handle |
| ● モジュールとアクセサリ | Screw-type terminal |
| 0位置ロック（EF006283） | false |
| 危険な故障の割合 | |
| ● 付属のコンタクトモジュール1個 | 3SU1400-1AA10-1BA0 |
| ● 付属のコンタクトモジュール3個 | 3SU1400-1AA10-1BA0 |
| 操作機構の設計 | without mechanical interlock |
| 作動要素の材質 | plastic |
| 設置開口部の形状 | round |
| スイッチレベルの数（EF000246） | 2 |
| 型式試験証明書/試験報告書 | Special Test Certificate |
| ●芯先処理を施したソリッドタイプ | 2x (0.5 ... 0.75 mm²) |
| 保護等級（IP）（EF005474） | IP65/IP67 |
| サージ電圧耐性定格値 | 6 kV |
| 品番（市場向け品番） | 3SU1130-7AA10-1NA0 |
| DIN EN 61346-2に準拠した参照コード | S |
| DIN EN 81346-2に準拠した参照コード | S |
| ● 芯端処理なしのソリッド | 2x (1.0 ... 1.5 mm²) |
| 保護等級（NEMA）（EF011959） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| 電気的耐久性（スイッチングサイクル） | |
| 作動要素の外径 | 30.5 mm |
| 製品拡張オプション光源 | No |
| 0位置で引き込みあり（EF002428） | false |
| センターマウント、穴径（EF002424） | 22.3 |
| 作動方向の数（EF002425） | 2 |
| ● SN 31920に基づく低需要率 | 20 % |
| 機械的耐用年数（スイッチングサイクル） | |
| ● SN 31920に基づく高い需要率 | 100 000 |
| 補助接点の接点設計 | Silver alloy |
| 作動要素の機能の仕方 | latching |
| 取り付け直径の正公差 | 0.4 mm |
| 補助接点のNC接点数 | 0 |
| 補助接点のNO接点数 | 2 |
| 接続可能な導体断面積の種類 | |
| ● 細撚り、芯線端処理 | 2x (0.5 ... 1.5 mm²) |
| DIAZEDヒューズリンクの連続電流gG | 10 A |
| アナログ出力信号を設定可能（EF003236） | false |
| C特性MCBの連続電流 | 10 A; for a short-circuit current smaller than 400 A |
| ブラケットのネジの締め付けトルク | 1 ... 1.2 N·m |
| ● 芯線処理を施さずに細撚り | 2x (1,0 ... 1,5 mm²) |
| クイックDIAZEDヒューズリンクの連続電流 | 10 A |
| ● DIN EN 61373準拠の鉄道用途向け | Category 1, Class B |
| ● ネジ式端子付き補助接点用 | 0.8 ... 1 N·m |
| 定格動作電流 Ie（AC-21、400 V）（EF002417） | - |
| IEC 60721に準拠した動作時の環境カテゴリー | 3M6, 3S2, 3B2, 3C3, 3K6 (with relative air humidity of 10 ... 95 %, no condensation in operation permitted for all devices behind front panel) |
| 方向ごとの開閉接点数（EF005599） | 0 |
| ● 作動方向ごとの動作周期は標準 | 100 000 |
| IEC 61508に準拠した耐用年数または耐用年数のT1値 | 20 y |
| 作動方向ごとの常開接点の数（EF002427） | 2 |
| 作動方向ごとの常閉接点の数（EF008263） | 0 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.10.2014 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| 3RT1015～3RT1026コンタクタを使用した場合の電気的耐久性（スイッチングサイクル）（標準） | 10 000 000 |
| 一般製品承認適合宣言その他試験証明書船舶/輸送型式試験証明書/試験報告書特別試験証明書船舶/輸送その他確認 | General Product Approval |
