3SU1158-1HB20-1PT0

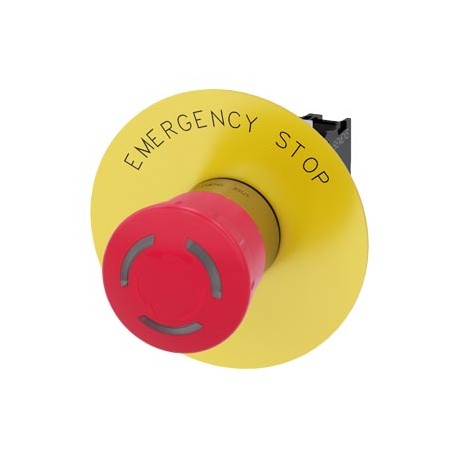

3SU1158-1HB20-1PT0 SIEMENS EMERGENCY STOP mushroom pushbutton, illuminable, 22 mm, round, metal, shiny, red,..
$0.00米ドル
3426 在庫あり
主な仕様
:
EAN:4047621043586
UPC:804766283383
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4047621043586 |
| UPC | 804766283383 |
| エティム | 5 |
| アイデア | 4 |
| 幅 | 30 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| 身長 | 40 mm |
| ● ACで | |
| グループコード | R711 |
| 日付2022年5月9日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | LAO----- |
| 製品ライン | Metal, shiny, 22 mm |
| 製品グループ | 5454 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 商品コード | 85389099 |
| 製品ファミリー | Actuators and indicators, 22 mm, metal, shiny |
| 最終更新日: | 1/27/2022 |
| 正味重量（kg） | 0,177 Kg |
| 取り付け高さ | 46.4 mm |
| 熱流 | 10 A |
| ● 定格値 | 240 ... 24 V |
| 固定方法 | front plate mounting |
| 製品機能 | |
| 耐衝撃性 | |
| 原産国 | Germany |
| 海運 | other |
| 取り付け直径 | 22.3 mm |
| 動作電圧 | |
| ● AWGケーブル | 2x (18 ... 14) |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 設置深さ | 70.6 mm |
| 設置幅 | 75 mm |
| 製品ブランド名 | SIRIUS ACT |
| ● 保管中 | -40 ... +80 °C |
| 梱包寸法 | 50,00 x 100,00 x 50,00 |
| 製品説明 | EMERGENCY STOP mushroom pushbutton, illuminable, 22 mm, round, metal, shiny, red, 40 mm, positive latching, acc. to EN ISO 13850, rotate-to-unlatch, with yellow washer, inscription: EMERGENCY STOP, with holder, 1 NC, 1 NC, LED module with integrated LED, 24-240 V AC/DC, red, screw terminal |
| 周囲温度 | |
| 接触信頼性 | One maloperation per 100 million (17 V, 5 mA), one maloperation per 10 million (5 V, 1 mA) |
| 汚染度 | 3 |
| 製品指定 | EMERGENCY STOP mushroom pushbuttons |
| 保護クラス IP | IP66, IP67, IP69(IP69K) |
| ● ターミナルの | IP20, clamping screw tightened |
| 光源の種類 | LED |
| 耐振動性 | |
| ● 運転中 | -25 ... +70 °C |
| ● ポジティブオープニング | Yes |
| 製品のデザイン | Complete unit |
| LEDモジュールの数 | 1 |
| ● DC定格値 | 5 ... 500 V |
| バックプレートの色 | Yellow |
| ホルダーの材質 | Plastic |
| 直径キャップ（EF001423） | - |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| 一般製品承認 | Declaration of Conformity |
| 穴径（EF000079） | - |
| 照明付き（EF003829） | - |
| バックプレートのマーキング | EMERGENCY STOP |
| バックプレートの数 | 1 |
| コマンドポイントの数 | 1 |
| 製品タイプの指定 | 3SU1 |
| ロック解除装置の種類 | rotate-to-unlatch mechanism |
| — 50 Hz定格値 | 5 ... 500 V |
| — 60 Hz定格値 | 5 ... 500 V |
| ● 60 Hz定格値 | 240 ... 24 V |
| 適合宣言 | Test Certificates |
| 光源の色 | red |
| 接触モジュールの数 | 2 |
| ● 付属アクセサリ | 3SU1900-0BB31-0DA0 |
| 輸出管理規制 | AL : N / ECCN : N |
| 取り付け方法（EF000003） | - |
| ●緊急停止機能 | Yes |
| ●付属のLEDモジュール | 3SU1401-1BH20-1AA0 |
| ●付属のホルダー | 3SU1550-0AA10-0AA0 |
| 工場渡し標準リードタイム | 55 Day/Days |
| 原材料割増金 | None |
| ロック解除方法（EF001403） | - |
| 動作周波数最大 | 600 1/h |
| ● 緊急停止機能 | Yes |
| パッケージサイズの測定単位 | MM |
| 英国適合宣言 | Type Test Certificates/Test Report |
| 製品コンポーネントフロントリング | No |
| ●付属のアクチュエータの | 3SU1051-1HB20-0AA0 |
| 物質の禁止（日付） | 10/01/2014 |
| メーカー品番 | |
| 電気接続の種類 | |
| 作動要素の色 | red |
| 絶縁電圧定格値 | 500 V |
| 製品コンポーネントの光源 | Yes |
| 作動要素の形状 | round |
| ● IEC 60068-2-6に準拠 | 10 ... 500 Hz: 5g |
| ● モジュールとアクセサリ | Screw-type terminal |
| 作動要素の設計 | positive latching |
| ● IEC 60068-2-27に準拠 | sinusoidal half-wave 15g / 11 ms |
| 保護等級 NEMA 定格 | 1, 2, 3, 3R, 4, 4X, 12, 13 |
| 危険な故障の割合 | |
| 作動要素の材質 | plastic |
| 設置開口部の形状 | round |
| ●芯先処理を施したソリッドタイプ | 2x (0.5 ... 0.75 mm²) |
| 保護等級（IP）（EF005474） | - |
| LEDモジュールの突入電流最大値 | 3 A |
| サージ電圧耐性定格値 | 6 kV |
| 品番（市場向け品番） | 3SU1158-1HB20-1PT0 |
| ● 芯端処理なしのソリッド | 2x (1.0 ... 1.5 mm²) |
| WEEE（2012/19/EU）回収義務 | Yes |
| 作動要素の外径 | 40 mm |
| 製品拡張オプションの光源 | Yes |
| IEC 81346-2に準拠した参照コード | S |
| 光源のAC電源電圧 | |
| 光源のDC供給電圧 | |
| 動作電圧の種類 | AC/DC |
| 補助接点の接点設計 | Silver alloy |
| 取り付け直径の正の許容差 | 0.4 mm |
| 接続型補助回路（EF006820） | - |
| 補助接点のNC接点の数 | 2 |
| 補助接点のNO接点数 | 0 |
| 接続可能な導体断面の種類 | |
| ● 細撚り、芯線端処理 | 2x (0.5 ... 1.5 mm²) |
| ● 位置1の付属コンタクトモジュール | 3SU1400-1AA10-1CA0 |
| ● 位置2の付属コンタクトモジュール | 3SU1400-1AA10-1CA0 |
| DIAZEDヒューズリンクの連続電流gG | 10 A |
| C特性MCBの連続電流 | 10 A; for a short-circuit current smaller than 400 A |
| ブラケットのネジの締め付けトルク | 1 ... 1.2 N·m |
| ● SN 31920に基づく需要率が低い | 20 % |
| 電気的耐久性（スイッチングサイクル）標準 | 300 000 |
| 作動要素の動作原理 | latching |
| ● 芯線処理を施さずに細撚り | 2x (1,0 ... 1,5 mm²) |
| ● SN 31920に基づく高い需要率 | 20 % |
| クイックDIAZEDヒューズリンクの連続電流 | 10 A |
| 機械的耐用年数（スイッチングサイクル）標準 | 300 000 |
| ● EN 61373準拠の鉄道用途向け | Category 1, Class B |
| 地域別価格グループ / 本社価格グループ | 41J / 41J |
| SN 31920に基づく需要率の高いB10値 | 100 000 |
| 通常開接点の接点数（EF008256） | - |
| 通常閉接点の接点数（EF008255） | - |
| 光源の供給電圧の種類 | AC/DC |
| SN 31920に基づく需要率の低い故障率[FIT] | 100 FIT |
| IEC 60721に準拠した動作中の環境カテゴリー | 3M6, 3S2, 3B2, 3C3, 3K6 (with relative air humidity of 10 ... 95%, no condensation in operation permitted for all devices behind front panel) |
| ネジ式端子付き補助接点の締め付けトルク | 0.8 ... 0.9 N·m |
| RoHS指令に基づく物質制限への準拠 | Since: 01.10.2014 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 一般製品承認適合宣言確認適合宣言試験証明書海上/船舶英国適合宣言型式試験証明書/試験報告書特別試験証明書海上/船舶その他確認 | General Product Approval |
