在庫あり 注目商品
3SU1400-1AA10-1GA0

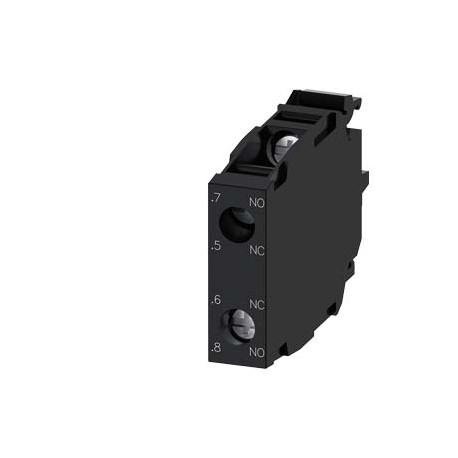

3SU1400-1AA10-1GA0 SIEMENS Contact module with 2 contact elements, 1 NO leading + 1 NC lagging, screw termin..
$0.00米ドル
3574 在庫あり
主な仕様
:Value
EAN:4011209950986
UPC:804766505386
深さ:49.7 mm
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Value | |
| EAN | 4011209950986 |
| UPC | 804766505386 |
| 深さ | 49.7 mm |
| 幅 | 9.8 mm |
| 身長 | 34 mm |
| ● ACで | |
| ● DCで | |
| グループコード | R711 |
| 価格グループ | 41J |
| ● 典型的な | 10 000 000 |
| メタルファクター | LBO----- |
| 取り付けタイプ | front panel mounting |
| 製品グループ | 5452 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 商品コード | 85365080 |
| 製品ファミリー | Not available |
| 最終更新日: | 08/06/2020 |
| 正味重量（kg） | 0,018 Kg |
| 熱流 | 10 A |
| 電圧の種類 | |
| — 定格値 | 5 ... 500 V |
| ● 定格値 | 500 V |
| モデル（EF000010） | - |
| 製品機能 | |
| 耐衝撃性 | |
| 原産国 | Germany |
| 海運 | other |
| 動作電圧 | |
| テスト証明書 | Marine / Shipping |
| 締め付けトルク | |
| 絶縁電圧 | |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS ACT |
| ● 保管中 | -40 ... +80 °C |
| 周囲温度 | |
| 接触信頼性 | One maloperation per 100 million (17 V, 5 mA), one maloperation per 10 million (5 V, 1 mA) |
| 汚染度 | 3 |
| 梱包寸法 | 35,00 x 55,00 x 10,00 |
| 製品説明 | Contact module with 2 contact elements, 1 NO leading + 1 NC lagging, screw terminal, for front plate mounting |
| 製品指定 | Contact module |
| 保護クラス IP | |
| ● 主要な連絡先 | 1 |
| ● ターミナルの | IP20 |
| 耐振動性 | |
| ● 運転中 | -25 ... +70 °C |
| ● エンクロージャの | IP40 |
| ● ポジティブオープニング | Yes |
| ● AWG導体の場合 | 2x (18 ... 14) |
| ● 切り替えの遅れ | 1 |
| ランプホルダー（EF000048） | - |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ● 24V定格値 | 10 A |
| ● 48 V定格値 | 10 A |
| 一般製品承認 | Declaration of Conformity |
| 製品タイプの指定 | 3SU1 |
| — 50 Hz定格値 | 5 ... 500 V |
| — 60 Hz定格値 | 5 ... 500 V |
| ● 110 V定格値 | 10 A |
| ● 230 V定格値 | 8 A |
| ● 400V定格値 | 6 A |
| ● 500V定格値 | 1.4 A |
| ● 入力電圧の | AC/DC |
| ● IEC 60068-2-6に準拠 | 10 ... 500 Hz: 5g |
| 輸出管理規制 | ECCN : N / AL : N |
| 取り付け方法（EF000003） | - |
| AC-12での動作電流 | |
| AC-15での動作電流 | |
| DC-12での動作電流 | |
| DC-13での動作電流 | |
| ● IEC 60068-2-27に準拠 | Sinusoidal half-wave 50 g / 11 ms |
| 動作周波数最大 | 3 600 1/h |
| 工場渡し標準リードタイム | 5 Day/Days |
| 原材料割増金 | None |
| パッケージサイズの測定単位 | MM |
| ● 動作電圧の | AC/DC |
| 電気接続の種類 | screw-type terminals |
| ● ネジ式端子付き | 0.8 ... 0.9 N·m |
| 製品寸法（幅×長さ×高さ） | Not available |
| ● モジュールとアクセサリ | Front plate mounting |
| 型式試験証明書/試験報告書 | Special Test Certificate |
| ●芯先処理を施したソリッドタイプ | 2x (0.5 ... 0.75 mm²) |
| サージ電圧耐性定格値 | 6 kV |
| 品番（市場向け品番） | 3SU1400-1AA10-1GA0 |
| DIN EN 61346-2に準拠した参照コード | S |
| DIN EN 81346-2に準拠した参照コード | S |
| ● 芯端処理なしのソリッド | 2x (1.0 ... 1.5 mm²) |
| 電気接続の種類（EF003961） | Screw connection |
| WEEE（2012/19/EU）回収義務 | Yes |
| 電気的耐久性（スイッチングサイクル） | |
| 機械的耐用年数（スイッチングサイクル） | |
| 故障信号スイッチの数（EF007613） | - |
| 補助接点の接点設計 | Silver alloy |
| 補助接点のNC接点数 | 1 |
| 補助接点のNO接点数 | 1 |
| 接続可能な導体断面積の種類 | |
| ● 細撚り、芯線端処理 | 2x (0.5 ... 1.5 mm²) |
| C特性MCBの連続電流 | 10 A |
| ● 芯線処理を施さずに細撚り | 2x (1,0 ... 1,5 mm²) |
| ● DIN EN 61373準拠の鉄道用途向け | Category 1, Class B |
| 切替接点としての接点数（EF008257） | 1 |
| 定格動作電流 Ie（AC-15、230 V）（EF001385） | 4 |
| 通常開接点の接点数（EF008256） | 1 |
| 通常閉接点の接点数（EF008255） | 1 |
| IEC 60721に準拠した動作時の環境カテゴリー | 3M6, 3S2, 3B2, 3C3 (without salt spray), 3K6 (with relative humidity of 10 ... 95%, no condensation in operation permitted) |
| RoHS指令に基づく物質制限への準拠 | Since: 01.10.2014 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| 一般製品承認適合宣言KCMその他試験証明書船舶/海運型式試験証明書/試験報告書特別試験証明書船舶/海運その他確認 | General Product Approval |
