3SU1401-2BG00-3AA0

技術仕様

パラメータ	価値
	VersionClassificationeClass627-37-12-09eClass7.127-37-12-09eClass827-37-12-09eClass927-37-12-09eClass9.127-37-12-09ETIM5EC000204ETIM6EC000204ETIM7EC000204ETIM8EC000204IDEA44771UNSPSC1539-12-15-44
EAN	4011209944152
UPC	804766074431
エティム	5
アイデア	4
深さ	29.4 mm
幅	9.8 mm
国連科学委員会	15
eクラス	6
身長	36 mm
● ATEX	No
● IECEx	No
● ACで
●ダイオード	Yes
グループコード	R711
確認
メタルファクター	L-O-----
日付2022年5月14日	Subject to change without notice© Copyright Siemens 2022
製品グループ	5452
製品クラス	A: Standard product which is a stock item could be returned within the returns guidelines/period.
数量単位	1 Piece
商品コード	85318070
製品ファミリー	Modules
最終更新日:	3/9/2022
正味重量（kg）	0,008 Kg
光の強さ	450 ... 1 120 mcd
固定方法
耐衝撃性
● 光源	Yes
原産国	Czech Republic
テスト証明書	Marine / Shipping
動作電圧
製品コンポーネント
● AWGケーブル	2x (24 ... 16)
● 作動用	AC/DC
LKZ_FDB/カタログID	CC-IC10
梱包数量	1
製品ブランド名	SIRIUS ACT
● 保管中	-40 ... +80 °C
梱包寸法	35,00 x 35,00 x 10,00

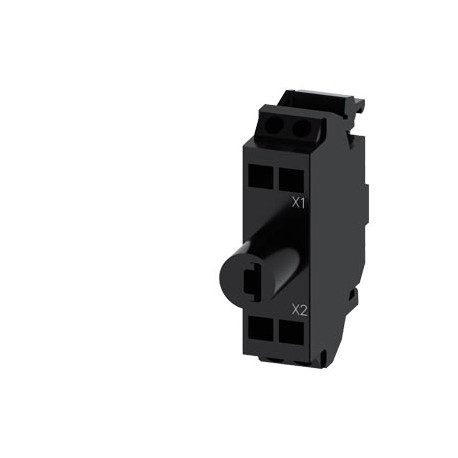

製品説明	LED module with integrated LED 6-24V AC/DC amber, Spring-loaded terminal, for floor mounting
周囲温度
汚染度	3
製品指定	LED module
保護クラス IP
● 金属製の筐体	Yes
● ターミナルの	IP20
● 直列抵抗器	No
ランプタイプ（EF002423）	LED
光源の種類	LED
耐振動性
● 運転中	-25 ... +70 °C
● ランプトランス	No
● エンクロージャの	IP40
● DC定格値	6 ... 24 V
● プラスチック製の筐体	Yes
カラーランプ（EF001402）	Orange
ランプホルダー（EF000048）	None
突入電流最大値	2 A
製品ライフサイクル（PLM）	PM300:Active Product
一般製品承認	Declaration of Conformity
特別試験証明書
消費電流最大値	30 mA
典型的な動作期間	100 000 h
製品タイプの指定	3SU1
— 50 Hz定格値	6 ... 24 V
— 60 Hz定格値	6 ... 24 V
光源の色	amber
輸出管理規制	AL : N / ECCN : N
適格証明書
工場渡し標準リードタイム	30 Day/Days
原材料割増金	None
統合への適合性
パッケージサイズの測定単位	MM
留め具の種類（EF002442）	-
光源付き（EF005905）	true
物質の禁止（日付）	10/01/2014
電気接続の種類	spring-loaded terminals
絶縁電圧定格値	320 V
● IEC 60068-2-6に準拠	10 ... 500 Hz: 5g
● モジュールとアクセサリ	Floor mounting
● IEC 60068-2-27に準拠	sinusoidal half-wave 15g / 11 ms
ダイオード内蔵（EF001400）	true
定格電圧Ue（DC）（EF007031）	['6', '24']
トランス一体型（EF001358）	false
サージ電圧耐性定格値	4 kV
品番（市場向け品番）	3SU1401-2BG00-3AA0
作動用電圧タイプ（EF008242）	AC/DC
● 芯端処理なしのソリッド	2x (0.25 ... 1.5 mm²)
WEEE（2012/19/EU）回収義務	Yes
定格電圧 Ue（AC 50 Hz）（EF007029）	['6', '24']
定格電圧 Ue（AC 60 Hz）（EF007030）	['6', '24']
IEC 81346-2に準拠した参照コード	P
動作電圧の種類	AC/DC
接続型補助回路（EF006820）	Spring clamp connection
接続可能な導体断面の種類
● 細撚り、芯線端処理	2x (0.25 ... 0.75 mm²)
● 芯線処理を施さずに細撚り	2x (0.25 ... 1.5 mm²)
● EN 61373準拠の鉄道用途向け	Category 1, Class B
地域別価格グループ / 本社価格グループ	41J / 41J
動作電圧の相対的な負の許容範囲	20 %
動作電圧の相対的な正の許容範囲	20 %
電圧降下抵抗内蔵（EF001399）	false
IEC 60721に準拠した動作中の環境カテゴリー	3M6, 3S2, 3B2, 3C3, 3K6 (with relative air humidity of 10 ... 95%, no condensation in operation permitted)
RoHS指令に基づく物質制限への準拠	Since: 01.10.2014
REACH第33条候補者の最新リストに従って通知する義務	Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.2-methyl-1-(4-methyl... CAS-No. 71868-10-5 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-oneBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.
一般製品承認適合宣言試験証明書確認英国適合宣言型式試験証明書/試験報告書試験証明書船舶/海運特別試験証明書その他確認	General Product Approval
