在庫あり 注目商品
3SU1500-1AA10-1FA0

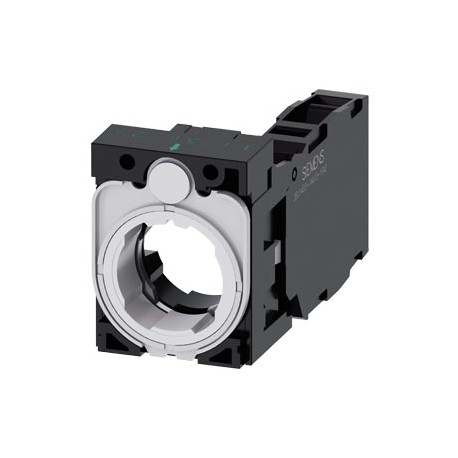

3SU1500-1AA10-1FA0 SIEMENS Holder for 3 modules, plastic, 1 NO+1 NC, screw terminal
$0.00米ドル
3129 在庫あり
主な仕様
:Confirmation
EAN:4011209963580
UPC:804766476365
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4011209963580 |
| UPC | 804766476365 |
| エティム | 5 |
| 幅 | 30 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| 身長 | 40 mm |
| ● ACで | |
| ●ダイオード | No |
| グループコード | R711 |
| メタルファクター | LBO----- |
| 日付2022年5月14日 | Subject to change without notice© Copyright Siemens 2022 |
| 製品グループ | 5452 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 商品コード | 85365080 |
| 製品ファミリー | Holders |
| 最終更新日: | 1/27/2022 |
| 正味重量（kg） | 0,040 Kg |
| 熱流 | 10 A |
| モデル（EF000010） | - |
| 固定方法 | front plate mounting |
| 耐衝撃性 | |
| ● 光源 | No |
| 原産国 | Germany |
| 海運 | other |
| テスト証明書 | Marine / Shipping |
| 動作電圧 | |
| 製品コンポーネント | |
| 締め付けトルク | |
| ● AWGケーブル | 2x (18 ... 14) |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 設置深さ | 71.8 mm |
| 設置幅 | 30 mm |
| 製品ブランド名 | SIRIUS ACT |
| ● 保管中 | -40 ... +80 °C |
| 梱包寸法 | 100,00 x 100,00 x 40,00 |
| 製品説明 | holder, 3-way, plastic, 1 NO+1 NC, screw terminal |
| 周囲温度 | |
| 接触信頼性 | One maloperation per 100 million (17 V, 5 mA), one maloperation per 10 million (5 V, 1 mA) |
| 汚染度 | 3 |
| 製品指定 | Holders |
| ● 直列抵抗器 | No |
| 耐振動性 | |
| ● 運転中 | -25 ... +70 °C |
| ● ランプトランス | No |
| LEDモジュールの数 | 0 |
| ● DC定格値 | 5 ... 500 V |
| ランプホルダー（EF000048） | None |
| ホルダーの材質 | Plastic |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| 一般製品承認 | Declaration of Conformity |
| 特別試験証明書 | Type Test Certificates/Test Report |
| 製品タイプの指定 | 3SU1 |
| — 50 Hz定格値 | 5 ... 500 V |
| — 60 Hz定格値 | 5 ... 500 V |
| 接触モジュールの数 | 1 |
| 輸出管理規制 | AL : N / ECCN : N |
| 取り付け方法（EF000003） | Front fastening |
| ●付属のホルダー | 3SU1500-0AA10-0AA0 |
| 工場渡し標準リードタイム | 55 Day/Days |
| 原材料割増金 | None |
| 動作周波数最大 | 3 600 1/h |
| パッケージサイズの測定単位 | MM |
| 物質の禁止（日付） | 10/01/2014 |
| メーカー品番 | |
| 電気接続の種類 | |
| ● ネジ式端子付き | 0.8 ... 0.9 N·m |
| 絶縁電圧定格値 | 500 V |
| ● IEC 60068-2-6に準拠 | 10 ... 500 Hz: 5g |
| ● モジュールとアクセサリ | Screw-type terminal |
| ●付属のコンタクトモジュール | 3SU1400-1AA10-1FA0 |
| 作動要素の設計 | 3-way with module |
| ● IEC 60068-2-27に準拠 | sinusoidal half-wave 15g / 11 ms |
| 製品機能正開 | Yes |
| 設置開口部の形状 | round |
| ●芯先処理を施したソリッドタイプ | 2x (0.5 ... 0.75 mm²) |
| 端末の保護クラスIP | IP20, clamping screw tightened |
| 使用可能な前面プレートの厚さ | 1 ... 6 mm |
| サージ電圧耐性定格値 | 6 kV |
| 品番（市場向け品番） | 3SU1500-1AA10-1FA0 |
| ● 芯端処理なしのソリッド | 2x (1.0 ... 1.5 mm²) |
| 電気接続の種類（EF003961） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| IEC 81346-2に準拠した参照コード | U |
| 故障信号スイッチの数（EF007613） | - |
| 補助接点の接点設計 | Silver alloy |
| 補助接点のNC接点の数 | 1 |
| 補助接点のNO接点数 | 1 |
| 接続可能な導体断面の種類 | |
| ● 細撚り、芯線端処理 | 2x (0.5 ... 1.5 mm²) |
| ● 位置1の付属コンタクトモジュール | 3SU1400-1AA10-1FA0 |
| DIAZEDヒューズリンクの連続電流gG | 10 A |
| C特性MCBの連続電流 | 10 A; for a short-circuit current smaller than 400 A |
| ブラケットのネジの締め付けトルク | 1 ... 1.2 N·m |
| ● 芯線処理を施さずに細撚り | 2x (1,0 ... 1,5 mm²) |
| クイックDIAZEDヒューズリンクの連続電流 | 10 A |
| AC-15、230 V定格値での動作電流 | 6 A |
| 機械的耐用年数（スイッチングサイクル）標準 | 10 000 000 |
| ● EN 61373準拠の鉄道用途向け | Category 1, Class B |
| 切替接点としての接点数（EF008257） | 1 |
| 地域別価格グループ / 本社価格グループ | 41J / 41J |
| 定格動作電流 Ie（AC-15、230 V）（EF001385） | 6 |
| 通常開接点の接点数（EF008256） | 1 |
| 通常閉接点の接点数（EF008255） | 1 |
| IEC 60721に準拠した動作中の環境カテゴリー | 3M6, 3S2, 3B2, 3C3, 3K6 (with relative air humidity of 10 ... 95%, no condensation in operation permitted) |
| RoHS指令に基づく物質制限への準拠 | Since: 01.10.2014 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| 一般製品承認適合宣言確認英国適合宣言試験証明書船舶/海運特別試験証明書型式試験証明書/試験報告書船舶/海運その他確認 | General Product Approval |
