3SU1801-0BE00-4AB1

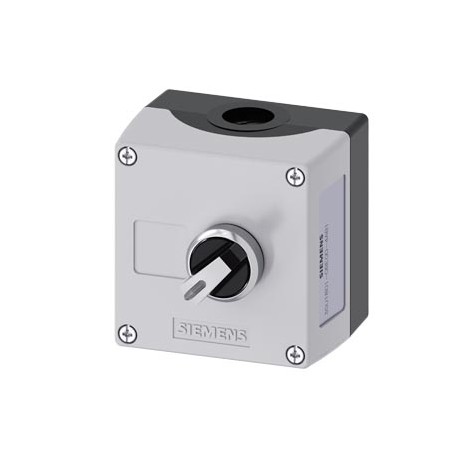

3SU1801-0BE00-4AB1 SIEMENS Enclosure for command devices, 22 mm, round, enclosure material plastic, enclosur..
$0.00米ドル
4174 在庫あり
主な仕様
:
EAN:4011209969186
UPC:Not available
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4011209969186 |
| UPC | Not available |
| エティム | 5 |
| 深さ | 75 mm |
| 幅 | 85 mm |
| eクラス | 6 |
| 身長 | 85 mm |
| ● ACで | |
| グループコード | R711 |
| 日付2022年5月8日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | LAO----- |
| ● キットとして | No |
| 製品グループ | 5452 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| 商品コード | 85365080 |
| 製品ファミリー | Pushbuttons and indicator lights in the enclosure for AS-Interface |
| 配送状態 | |
| 最終更新日: | 1/26/2022 |
| 正味重量（kg） | 0,355 Kg |
| ラベルの数 | 1 |
| 製品機能 | |
| 耐衝撃性 | |
| 原産国 | Germany |
| 海運 | other |
| 動作電圧 | |
| 製品コンポーネント | |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS ACT |
| ● 保管中 | -40 ... +80 °C |
| 梱包寸法 | 90,00 x 130,00 x 100,00 |
| 製品説明 | Enclosure for command devices, 22 mm, round, enclosure material plastic, enclosure top part gray, 1 control point, A = selector switch, black, metal 2 switch positions, momentary contact, 1 NO, spring-type terminal, floor mounting, support terminal, without label, 1xM20 each on top and bottom |
| 周囲温度 | |
| 製品指定 | Enclosures |
| 保護クラス IP | IP66, IP67, IP69(IP69K) |
| 耐振動性 | |
| ● 運転中 | -25 ... +70 °C |
| ● ポジティブオープニング | No |
| ハウジングの設計 | with recess for label |
| LEDモジュールの数 | 0 |
| ● DC定格値 | 5 ... 500 V |
| ● 保護カラー | No |
| ホルダーの材質 | Plastic |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| フロントリングの色 | silver |
| 製品機能のロックアウト | No |
| フロントリングのデザイン | Standard |
| コマンドポイントの数 | 1 |
| 製品タイプの指定 | 3SU1 |
| — 50 Hz定格値 | 5 ... 500 V |
| — 60 Hz定格値 | 5 ... 500 V |
| 適合宣言 | Test Certificates |
| 筐体の材質 | plastic |
| 接触モジュールの数 | 1 |
| ● 緊急停止装置 | No |
| 輸出管理規制 | AL : N / ECCN : N |
| フロントリングの素材 | Metal, high gloss |
| ●緊急停止機能 | No |
| ●付属のホルダー | A = 3SU1550-0AA10-0AA0 |
| マテリアルハウジング（EF001596） | Plastic |
| 工場渡し標準リードタイム | 55 Day/Days |
| 原材料割増金 | None |
| ● 緊急停止機能 | No |
| パッケージサイズの測定単位 | MM |
| 銘板の数 | 0 |
| 製品コンポーネントフロントリング | Yes |
| 筐体前面の形状 | Square |
| ●付属のアクチュエータの | 3SU1052-2BC10-0AA0 |
| 物質の禁止（日付） | 10/01/2014 |
| メーカー品番 | |
| 作動要素の色 | black |
| 作動要素の形状 | round |
| ● IEC 60068-2-6に準拠 | 10 ... 500 Hz: 5g |
| ●付属のコンタクトモジュール | A2 = 3SU1400-2AA10-3BA0 |
| カラーハウジングカバー（EF001373） | Grey |
| 筐体上部の色 | grey |
| 作動要素の設計 | Selector, short |
| ● IEC 60068-2-27に準拠 | sinusoidal half-wave 15g / 11 ms |
| ● 付属の空のエンクロージャ | 3SU1801-0AA00-0AB1 |
| ● ストリップ端子に配線済み | No |
| 保護等級 NEMA 定格 | 1, 2, 3, 3R, 4, 4X, 12K, 13 |
| ●付属のサポート端末 | A4 = 3SU1400-4DA43-3AA0 |
| キースイッチの数（EF005590） | 0 |
| 押しボタンの数（EF005558） | 0 |
| 筐体の固定方法 | Vertical |
| 作動要素の材質 | plastic |
| 設置開口部の形状 | round |
| 保護等級（IP）（EF005474） | - |
| 品番（市場向け品番） | 3SU1801-0BE00-4AB1 |
| 表示灯の数（EF001965） | 0 |
| 保護等級（NEMA）（EF011959） | NEMA 1, 2, 3, 3R, 4, 4X, 12K, 13 |
| コマンドポジション数（EF001372） | 1 |
| セレクタースイッチの数（EF005567） | 0 |
| 緊急停止に適しています（EF001433） | false |
| WEEE（2012/19/EU）回収義務 | Yes |
| 製品拡張オプションの光源 | No |
| IEC 81346-2に準拠した参照コード | S |
| 使用適合性 緊急停止スイッチ | No |
| コミュニケーションのためのインターフェースの設計 | without |
| 筐体上の電気接続の種類 | Cable routing above and below, both 1 x M20 |
| 補助接点の接点設計 | Silver alloy |
| モジュールとアクセサリの固定方法 | Floor mounting |
| 指揮信号装置の装備 | A = Toggle switch |
| 補助接点のNC接点の数 | 0 |
| 補助接点のNO接点数 | 1 |
| DIAZEDヒューズリンクの連続電流gG | 10 A |
| C特性MCBの連続電流 | 10 A; for a short-circuit current smaller than 400 A |
| ブラケットのネジの締め付けトルク | 1 ... 1.2 N·m |
| 定格制御電源電圧 Us（DC）（EF003980） | ['5', '500'] |
| クイックDIAZEDヒューズリンクの連続電流 | 10 A |
| キノコ型押しボタンの数（EF006670） | 0 |
| ● コマンドポイントAの付属ホルダーの | 3SU1550-0AA10-0AA0 |
| ● EN 61373準拠の鉄道用途向け | Category 1, Class B |
| ● コマンドポイントAにおける供給アクチュエータの | 3SU1052-2BC10-0AA0 |
| 切替接点としての接点数（EF008257） | 0 |
| 地域別価格グループ / 本社価格グループ | 41J / 41J |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | ['5', '500'] |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | ['5', '500'] |
| 通常開接点の接点数（EF008256） | 1 |
| ● コマンドポイントA 2に付属のコンタクトモジュールの | 3SU1400-2AA10-3BA0 |
| ● コマンドポイントAに供給されたサポート端末の | 3SU1400-4DA43-3AA0 |
| 通常閉接点の接点数（EF008255） | 0 |
| モジュールおよびアクセサリの電気接続の種類 | Spring-type terminal |
| 筐体カバーの固定ネジの締め付けトルク | 1.5 ... 1.7 N·m |
| IEC 60721に準拠した動作中の環境カテゴリー | 3M6, 3S2, 3B2, 3C3, 3K6 (with relative air humidity of 10 ... 95%, no condensation in operation permitted for all devices behind front panel) |
| RoHS指令に基づく物質制限への準拠 | Since: 01.10.2014 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| 一般製品承認確認適合宣言試験証明書海上/船舶英国適合宣言型式試験証明書/試験報告書特別試験証明書海上/船舶その他確認 | General Product Approval |
製品説明
BOX FOR CONTROL AP. 22MM, ROUND, PLASTIC BOX, GREY TOP, 1 CONTROL POINT, A = BLACK SELECTOR, METAL, 2 POSITIONS, MOMENTARY, 1NA, SPRING TERMINALS, FIXING IN BASE, SUPPORT TERMINAL, WITHOUT PLATE, UP A
