3TC7814-0EB

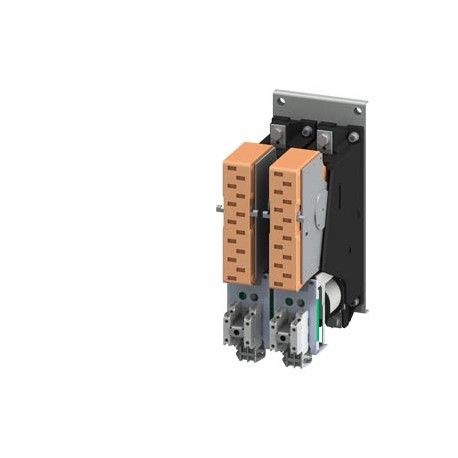

3TC7814-0EB SIEMENS Contactor, size 12, 2-pole, DC-3 and 5, 400 A, Auxiliary switch 4 NO+4 NC 24 V DC DC ope..
$0.00米ドル
4600 在庫あり
主な仕様
:VersionClassificationeClass627-37-10-18eClass7.127-37-10-18eClass827-37-10-18eClass927-37-10-18eClass9.127-37-10-18ETIM5EC002552ETIM6EC002552ETIM7EC002552ETIM8EC002552IDEA44755UNSPSC1439-12-15-21UNSPSC1539-12-15-29
EAN:4011209158863
UPC:754554729428
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| VersionClassificationeClass627-37-10-18eClass7.127-37-10-18eClass827-37-10-18eClass927-37-10-18eClass9.127-37-10-18ETIM5EC002552ETIM6EC002552ETIM7EC002552ETIM8EC002552IDEA44755UNSPSC1439-12-15-21UNSPSC1539-12-15-29 | |
| EAN | 4011209158863 |
| UPC | 754554729428 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 290 mm |
| 幅 | 160 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 375 mm |
| グループコード | R711 |
| アーク時間 | 40 ... 70 ms |
| — 上向き | 25 mm |
| ● DC-1にて | |
| 確認 | |
| メタルファクター | LDP----- |
| — フォワード | 20 mm |
| ● 50 Hzで | 0.8 ... 1.2 |
| 日付2022年5月14日 | Subject to change without notice© Copyright Siemens 2022 |
| 製品グループ | 5807 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| — 後ろ向き | 0 mm |
| — 下向き | 10 mm |
| 商品コード | 85364900 |
| 製品ファミリー | 3TC contactors for switching DC voltage, 1-pole and 2-pole |
| 最終更新日: | 12/2/2021 |
| 正味重量（kg） | 22,000 Kg |
| 極数 | 2 |
| 動作電力 | |
| 電圧の種類 | DC |
| — 横に | 10 mm |
| ● 定格値 | 24 V |
| 固定方法 | screw fixing |
| 必要な間隔 | |
| 原産国 | Germany |
| 取り付け位置 | +/-22,5° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface; standing, on horizontal mounting surface |
| 製品拡張 | |
| 接触器のサイズ | 12 |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| ● 保管中 | -50 ... +80 °C |
| ● 活電部用 | |
| 梱包寸法 | 358,00 x 423,00 x 248,00 |
| 製品説明 | Contactor, size 12, 2-pole, DC-3 and 5, 400 A, Auxiliary switch 4 NO+4 NC 24 V DC DC operation DC operation |
| 周囲温度 | |
| DCの閉鎖遅延 | 60 ... 100 ms |
| DCの開通遅延 | 20 ... 35 ms |
| 動作周波数 | |
| 動作電流 | |
| 製品指定 | Contactor |
| ● DC-1最大時 | 1 000 1/h |
| ● DC-3 DC-5 | |
| ● DC-3最大時 | 500 1/h |
| ● DC-5最大時 | 500 1/h |
| ●補助スイッチ | No |
| ● 運転中 | -25 ... +55 °C |
| — 固体または撚り線 | 2x (1 ... 2,5 mm²) |
| ● 接地部品用 | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ヒューズリンクの設計 | |
| — 24 V定格値 | 500 A |
| ● 24V定格値 | 10 A |
| ● 48 V定格値 | 10 A |
| ● 60V定格値 | 10 A |
| 一般製品承認 | Functional Safety/Safety of Machinery |
| 製品タイプの指定 | 3TC |
| — 110 V定格値 | 500 A |
| — 220 V定格値 | 500 A |
| — 440 V定格値 | 500 A |
| — 600 V定格値 | 500 A |
| — 750 V定格値 | 500 A |
| ● 110 V定格値 | 3.2 A |
| ● 125 V定格値 | 2.5 A |
| ● 220 V定格値 | 0.9 A |
| ● 230 V定格値 | 5.6 A |
| ● 400V定格値 | 3.6 A |
| ● 500V定格値 | 2.5 A |
| ● 600V定格値 | 0.22 A |
| ● 接触器の典型的な | 30 000 000 |
| 適合宣言 | Test Certificates |
| 相対湿度の最小値 | 10 % |
| — 1200 V定格値 | 400 kW |
| — 1500 V定格値 | 500 A |
| ● 瞬時の接触 | 4 |
| ● サイドバイサイドマウント | |
| 輸出管理規制 | AL : N / ECCN : N |
| モジュラーバージョン（EF001126） | true |
| ●補助接点用 | |
| 工場渡し標準リードタイム | 15 Day/Days |
| 原材料割増金 | None |
| パッケージサイズの測定単位 | MM |
| 英国適合宣言 | Special Test Certificate |
| DCでの制御電源電圧 | |
| AC-15での動作電流 | |
| DC-12での動作電流 | |
| DC-13の動作電流 | |
| ●主電流回路用 | screw-type terminals |
| 物質の禁止（日付） | 03/01/2017 |
| 電気接続の種類 | screw-type terminals |
| ● DC-1の1つの電流経路で | |
| 絶縁電圧定格値 | 1 500 V |
| DCでの磁気コイルの閉電力 | 92 W |
| DCでの磁気コイルの保持力 | 92 W |
| AC-12での最大動作電流 | 10 A |
| サージ電圧耐性定格値 | 8 kV |
| 品番（市場向け品番） | 3TC7814-0EB |
| 作動用電圧タイプ（EF008242） | DC |
| ● 1つの電流経路でDC-3でDC-5で | |
| ●補助回路および制御回路用 | screw-type terminals |
| ● 通信用機能モジュール | No |
| WEEE（2012/19/EU）回収義務 | Yes |
| — 課題タイプ2が必要 | 2 x 3NE1330-5E (315 A) parallel (1500 V, 12 kA) |
| 主接点のNC接点数 | 0 |
| 主要連絡先のNO連絡先数 | 2 |
| IEC 81346-2に準拠した参照コード | Q |
| 主電流回路の極数 | 2 |
| — 調整タイプ1が必要 | 2 x 3NE1330-5E (315 A) parallel (1500 V, 12 kA) |
| 機械的耐用年数（スイッチングサイクル） | |
| ● DC-1に直列に2つの電流経路がある | |
| 補助接点のCO接点数 | 0 |
| 補助接点のNC接点の数 | 4 |
| 補助接点のNO接点数 | 4 |
| 接続可能な導体断面の種類 | |
| — コアエンド処理を施した細撚り | 2x (0.75 ... 1.5 mm²) |
| 制御電源電圧の種類 | DC |
| 定格制御電源電圧 Us（DC）（EF003980） | ['24', '24'] |
| ● DC-3とDC-5に直列の2つの電流経路 | |
| 地域別価格グループ / 本社価格グループ | 41B / 41B |
| ●主回路の短絡保護用 | |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | - |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | - |
| スイッチング要素の識別番号と文字 | 44 |
| 前面にIEC 60529準拠の保護等級IP | IP00 |
| 定格動作電力 DC-3 / DC-5 440 V (EF007026) | 140.0 |
| 主回路の電気接続の種類（EF006819） | Screw connection |
| IEC 60947-4-1に準拠した製品機能ミラーコンタクト | Yes; 1 auxiliary NC contact each of the right and left current path must be connected in series |
| 通常開接点としての主接点の数（EF001374） | 2 |
| 主接点としての常閉接点の数（EF001375） | 0 |
| 定格動作電流 Ie、DC-3 / DC-5、440 V (EF007035) | 400 |
| ● 補助スイッチブロックを追加したコンタクタの典型的な | 30 000 000 |
| IEC 60068-2-30に基づく55℃での相対湿度最大 | 95 % |
| 常開接点としての補助接点の数（EF001376） | 4 |
| ● 補助スイッチの短絡保護に必要な | gG: 16 A (500 V, 1 kA) |
| 常閉接点としての補助接点の数（EF001377） | 4 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.03.2017 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 動作範囲係数制御電源電圧ACにおける磁気コイルの定格値 | |
| EN 60947-1に準拠したコイルと主接点間の安全な絶縁のための最大許容電圧 | 630 V |
| 一般製品承認機能安全/機械安全性適合宣言確認型式検査証明書型式検査証明書適合宣言試験証明書その他危険物英国適合宣言特別試験証明書その他確認輸送情報 | General Product Approval |
製品説明
SIRIUS Contactor TAMANO 12, 2 poles DC-3 AND 5, 400ASIRIUS AUXILIYL contactors. 44 (4NA+4NC) ACCIONAM. BY DC DC 24V. Manufactured to order. Non-Cancelable Non-Returnable.
