3TC7814-1CF

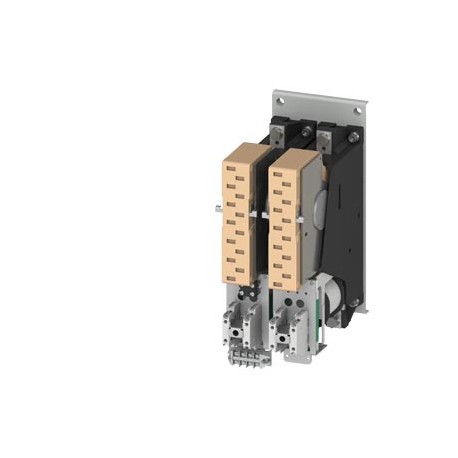

3TC7814-1CF SIEMENS Contactor size 12, 2-pole DC-3 and 5, 400 A Auxiliary switch 4 NO + 4 NC AC operation 11..
$0.00米ドル
4186 在庫あり
主な仕様
:Value
EAN:4011209223196
UPC:754554376523
深さ:290 mm
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Value | |
| EAN | 4011209223196 |
| UPC | 754554376523 |
| 深さ | 290 mm |
| 幅 | 160 mm |
| 身長 | 375 mm |
| グループコード | R711 |
| アーク時間 | 40 ... 70 ms |
| 価格グループ | 41B |
| — 上向き | 25 mm |
| ● DC-1にて | |
| メタルファクター | LDO----- |
| — フォワード | 20 mm |
| ● 50 Hzで | 0.8 ... 1.2 |
| 取り付けタイプ | screw fixing |
| 製品グループ | 5807 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| — 後ろ向き | 0 mm |
| — 下向き | 10 mm |
| 商品コード | 85364900 |
| 製品ファミリー | Not available |
| 最終更新日: | 08/13/2020 |
| 正味重量（kg） | 24,207 Kg |
| 動作電力 | |
| 極数 | 2 |
| 電圧の種類 | DC |
| — 横に | 10 mm |
| 必要な間隔 | |
| 原産国 | Germany |
| 動作電流 | |
| 製品拡張 | |
| 接触器のサイズ | 12 |
| 取り付け位置 | +/-22,5° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface; standing, on horizontal mounting surface |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| ● 保管中 | -50 ... +80 °C |
| ● 活電部用 | |
| 周囲温度 | |
| 動作周波数 | |
| 梱包寸法 | 358,00 x 423,00 x 248,00 |
| 製品説明 | Contactor size 12, 2-pole DC-3 and 5, 400 A Auxiliary switch 4 NO + 4 NC AC operation 110 V AC 50 Hz |
| 製品指定 | Contactor |
| ● DC-1最大時 | 1 000 1/h |
| ● DC-3 DC-5 | |
| ● DC-3最大時 | 500 1/h |
| ● DC-5最大時 | 500 1/h |
| ● 補助スイッチ | No |
| ● 運転中 | -25 ... +55 °C |
| CO連絡先の数 | |
| ● 接地部品用 | |
| ヒューズリンクの設計 | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| — 24 V定格値 | 500 A |
| ● 保護等級 IP | IP00 |
| ● 24V定格値 | 10 A |
| ● 48 V定格値 | 10 A |
| ● 60V定格値 | 10 A |
| 一般製品承認 | Functional Safety/Safety of Machinery |
| 製品タイプの指定 | 3TC |
| — 110 V定格値 | 500 A |
| — 220 V定格値 | 500 A |
| — 440 V定格値 | 500 A |
| — 600 V定格値 | 500 A |
| — 750 V定格値 | 400 A |
| ● 110 V定格値 | 3.2 A |
| ● 125 V定格値 | 2.5 A |
| ● 220 V定格値 | 0.9 A |
| ● 230 V定格値 | 5.6 A |
| ● 400V定格値 | 3.6 A |
| ● 50Hz定格値 | 110 V |
| ● 500V定格値 | 2.5 A |
| ● 600V定格値 | 0.22 A |
| ● 接触器の典型的な | 30 000 000 |
| — 1200 V定格値 | 400 kW |
| — 1500 V定格値 | 400 A |
| ● サイドバイサイドマウント | |
| ● 瞬時の接触 | 4 |
| 輸出管理規制 | ECCN : N / AL : N |
| モジュラーバージョン（EF001126） | true |
| AC-15での動作電流 | |
| DC-12での動作電流 | |
| DC-13での動作電流 | |
| ●補助接点用 | 0 |
| 工場渡し標準リードタイム | On request |
| 原材料割増金 | None |
| ACでの制御電源電圧 | |
| パッケージサイズの測定単位 | MM |
| — 単鎖または多重鎖 | 2x (1 ... 2,5 mm²) |
| 絶縁電圧定格値 | 1 500 V |
| 製品寸法（幅×長さ×高さ） | Not available |
| ● 電気接続の種類 | screw-type terminals |
| AC-12での最大動作電流 | 10 A |
| サージ電圧耐性定格値 | 8 kV |
| ● 前面に保護等級IP | IP00 |
| 品番（市場向け品番） | 3TC7814-1CF |
| DIN EN 81346-2に準拠した参照コード | Q |
| 作動用電圧タイプ（EF008242） | AC |
| ● 通信用機能モジュール | No |
| WEEE（2012/19/EU）回収義務 | Yes |
| — 課題タイプ2が必要 | gG: 500 A (690 V, 100 kA) |
| 主接点のNC接点数 | 0 |
| 主要連絡先のNO連絡先数 | 2 |
| ● 端末の保護クラスIP | IP00 |
| 主電流回路の極数 | 2 |
| — 調整タイプ1が必要 | gG: 630 A (690 V, 100 kA) |
| 補助接点の接触信頼性 | one incorrect switching operation of 100 million switching operations (17 V, 5 mA) |
| 機械的耐用年数（スイッチングサイクル） | |
| ● DC-1に直列に2つの電流経路がある | |
| ACにおける磁気コイルの見かけの保持力 | 160 V·A |
| ACにおける磁気コイルの見かけのピックアップ電力 | 160 V·A |
| 補助接点のNC接点数 | 4 |
| 補助接点のNO接点数 | 4 |
| 接続可能な導体断面積の種類 | |
| — コアエンド処理を施した細撚り | 2x (0.75 ... 2.5 mm²) |
| 制御電源電圧の種類 | AC |
| 定格制御電源電圧 Us（DC）（EF003980） | ['-', '-'] |
| ● DC-3とDC-5に直列の2つの電流経路 | |
| ●主回路の短絡保護用 | |
| コイルの閉成力による誘導力率 | 0.95 |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | ['110.0', '110.0'] |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | - |
| スイッチング要素の識別番号と文字 | 44 |
| 定格動作電力 DC-3 / DC-5 440 V (EF007026) | 140.0 |
| 主回路の電気接続の種類（EF006819） | Screw connection |
| コイルの保持力による誘導力率 | 0.95 |
| ●主電流回路の電気接続の種類 | screw-type terminals |
| 通常開接点としての主接点の数（EF001374） | 2 |
| 主接点としての常閉接点の数（EF001375） | 0 |
| 定格動作電流 Ie、DC-3 / DC-5、440 V (EF007035) | 400 |
| ● 補助スイッチブロックを追加したコンタクタの典型的な | 30 000 000 |
| 常開接点としての補助接点の数（EF001376） | 4 |
| ● 補助スイッチの短絡保護に必要な | gG: 16 A (500 V, 1 kA) |
| 常閉接点としての補助接点の数（EF001377） | 4 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.03.2017 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| ● 補助電流回路および制御回路の電気接続の種類 | screw-type terminals |
| 動作範囲係数制御電源電圧ACにおける磁気コイルの定格値 | |
| EN 60947-1に準拠したコイルと主接点間の安全な絶縁のための最大許容電圧 | 630 V |
| 一般製品認証機能安全/機械安全試験証明書その他型式検査証明書特殊試験証明書その他確認 | General Product Approval |
