3TK2810-1BA41

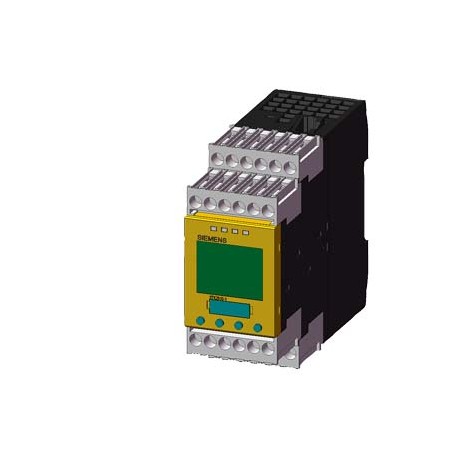

3TK2810-1BA41 SIEMENS SIRIUS safety relay Safety-oriented Speed monitoring 24 V DC, 45 mm overall width Scre..
$0.00米ドル
4270 在庫あり
主な仕様
:
EAN:4011209860322
UPC:662643156324
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4011209860322 |
| UPC | 662643156324 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 124.3 mm |
| 他の | Railway |
| 幅 | 45 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| 身長 | 105.9 mm |
| ● DCで | 0.9 ... 1.1 |
| ● 固体 | 0.5 ... 4 mm² |
| グループコード | R711 |
| — 24Vで | 2 A |
| 確認 | Confirmation |
| 日付2022年5月5日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | LAO----- |
| — 115Vで | 2 A |
| — 230Vで | 3 A |
| ● 立ち往生 | 2x (20 ... 14) |
| 製品グループ | 5837 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| ● 2チャンネル | 3 |
| 商品コード | 85364900 |
| 製品ファミリー | With special functions |
| 最終更新日: | 4/11/2022 |
| 正味重量（kg） | 0,432 Kg |
| 入力の設計 | |
| ● UL認証 | Yes |
| ● 入力開始 | Yes |
| 深さ（EF000049） | 124.3 |
| モデル（EF000010） | Other |
| 幅 (EF000008) | 45.0 |
| 固定方法 | screw and snap-on mounting |
| 製品機能 | |
| 耐衝撃性 | 8g / 10 ms |
| 原産国 | Germany |
| 高さ（EF000040） | 105.9 |
| 取り付け位置 | any |
| ● NC接点として | |
| ● 接触なし | |
| ● 安全スイッチ | Yes |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -20 ... +70 °C |
| ●フィードバック入力 | Yes |
| ● 安全関連 | |
| 梱包寸法 | 50,00 x 110,00 x 125,00 |
| 製品説明 | SIRIUS safety relay Safety-oriented Speed monitoring 24 V DC, 45 mm overall width Screw terminal EC instantaneous: 2 NO EC delayed: 0 SC: 2 electrical Auto-start/manual start Basic device Maximum achievable PL according to EN 13849-1: e Maximum achievable SIL according to IEC 61508: 3 |
| 周囲温度 | |
| 測定精度 | +-2 % |
| 製品指定 | Speed monitor |
| 使用適合性 | |
| ● BG BIA承認 | No |
| ●自動スタート | Yes |
| ● 細く束ねられた | |
| スイッチングヒステリシス | 6.25 % |
| ● 運転中 | 0 ... 60 °C |
| ● バルブ監視 | No |
| 製品のデザイン | standstill and speed monitoring |
| — 遅延切り替え | 0 |
| ● DC定格値 | 24 V |
| パフォーマンスレベル（PL） | |
| ● 監視付き起動 | Yes |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| カスケードのデザイン | none |
| センサー入力の数 | |
| EMC放出干渉 | EN 60947-5-1 |
| 一般製品承認 | Declaration of Conformity |
| リリース遅延（EF001129） | - |
| 制御電源電圧1 | |
| スイッチング出力の種類 | optionally PNP or NPN |
| エンコーダ信号評価 | two signal tracks each with inverted signals |
| — 瞬間接触 | 0 |
| ● 停止監視 | Yes |
| 輸出管理規制 | AL : N / ECCN : N |
| 適格証明書 | EN ISO 13849, EN 62061, IEC 61508 |
| スイッチング容量電流 | |
| ● 1チャンネルまたは2チャンネル | 0 |
| ●緊急停止機能 | Yes |
| ● IEC 61508に準拠 | 3 |
| ● IEC 62061に準拠 | 3 |
| ● 信号機能用 | |
| ● 光アレイ監視 | No |
| 工場渡し標準リードタイム | 5 Day/Days |
| 原材料割増金 | None |
| スタート入力あり（EF003342） | true |
| ● 安全関連回路 | Yes |
| 評価入力（EF008245） | 2-channel |
| パッケージサイズの測定単位 | MM |
| 安全度水準（SIL） | |
| — コアエンド処理付き | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²) |
| ● ISO 13849-1に準拠 | e |
| ● レーザースキャナー監視 | No |
| ● 光バリア監視 | No |
| ● 半導体出力 | |
| 電気接続の種類 | screw-type terminals |
| ● 回転速度監視 | Yes |
| ● 触覚センサーモニタリング | No |
| 絶縁電圧定格値 | 300 V |
| ● ポジションスイッチ監視 | Yes |
| ● 防護ドア監視 | Yes |
| ミューティング機能付き（EF004057） | false |
| フィードバック回路付き（EF003343） | true |
| レール取付可能（EF003972） | FALSE |
| TÜV承認（EF004144） | true |
| 取り外し可能なクランプ付き（EF003340） | true |
| SN 31205に準拠した空気圧 | 90 ... 106 kPa |
| 動作中の相対湿度 | 10 ... 95 % |
| ● 浮遊センサーの監視 | Yes |
| BG BIA（EF004145）の承認あり | false |
| 製品特徴：クロスサーキットプルーフ | Yes |
| エンコーダの信号レベルの種類 | optionally TTL, HTL or sin/cos (Ua = 1Vss) |
| EN ISO 13849-1に準拠したカテゴリー | 4 |
| 筐体の保護等級IP | IP20 |
| 近接スイッチの供給電圧 | 24 V; provided by the device |
| サージ電圧耐性定格値 | 4 000 V |
| — 安全関連の遅延スイッチング | 0 |
| ● 緊急停止回路監視 | No |
| 品番（市場向け品番） | 3TK2810-1BA41 |
| IEC 61508（EF009889）に準拠したSIL | 3 |
| 作動用電圧タイプ（EF008242） | DC |
| EN 60204-1に準拠した停止カテゴリー | 0 |
| ● 圧力感知マットモニタリング | No |
| 電気接続の種類（EF003961） | Screw connection |
| WEEE（2012/19/EU）回収義務 | Yes |
| EMCに関する設置環境 | This product is suitable for Class A environments only. In household environments, this device can cause unwanted radio interference. The user is required to implement appropriate measures in this case. |
| EN 61346-2に準拠した参照コード | F |
| ● 非浮遊センサーの監視 | No |
| エンコーダの障害応答の種類 | high-resistance |
| UL（EF001783）認証取得 | true |
| — 安全に関する瞬間接触 | 0 |
| ● カスケード入力/機能切り替え | No |
| EN 954-1（EF006782）に準拠したカテゴリー | 4 |
| インタラクションプレス制御への適合性 | No |
| 感電に対するタッチ保護 | finger-safe |
| 近接スイッチの最小入力電圧 | 10 V |
| IEC 61508-2に準拠した安全装置の種類 | Type B |
| — DC-13、24Vでの信号機能用 | 0.02 A |
| ● 磁気作動スイッチ監視 | No |
| バルブの監視に適しています（EF007272） | false |
| 近接スイッチの最小パルス持続時間 | 75 µs |
| 接続可能な導体断面の種類 | |
| — シグナリング機能の遅延スイッチング用 | 0 |
| 制御電源電圧の種類 | DC |
| IEC 60204に準拠した停止カテゴリ（EF007498） | 0 |
| 電気的耐久性（スイッチングサイクル）標準 | 100 000 |
| IEC 61508に準拠したハードウェアフォールトトレランス | 1 |
| 近接スイッチの最小インターパルス周期 | 75 µs |
| 入力の安全関連配線の種類 | single-channel or two-channel |
| IEC 60068-2-6に準拠した耐振動性 | 10 ... 55 Hz: 0.35 mm |
| EN 62061に準拠した高需要率のPFHD | 0.0000000034 1/h |
| 定格制御電源電圧 Us（DC）（EF003980） | ['-', '24'] |
| — 信号機能の瞬時接触用 | 0 |
| EN 62061に準拠したSILクレーム制限（サブシステム） | 3 |
| 近接スイッチの最大消費電流 | 30 mA |
| ● 磁気作動スイッチ監視NC-NC | No |
| ● 磁気作動スイッチ監視NC-NO | No |
| IEC 61496-1（EF004105）に準拠した安全の種類 | - |
| 機械的耐用年数（スイッチングサイクル）標準 | 50 000 000 |
| 地域別価格グループ / 本社価格グループ | 41L / 41L |
| ● TÜV（ドイツ技術検査機関）認証 | Yes |
| ● AC-15のリレー出力のNC接点 | |
| ● AC-15のリレー出力のNO接点 | |
| ● DC-13のリレー出力のNO接点 | |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | ['-', '-'] |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | ['-', '-'] |
| 触覚センサーのモニタリングに適しています（EF007271） | false |
| ● IEC 61508に準拠した遅延放出回路用 | SIL3 |
| 磁気スイッチの監視に適しています（EF007266） | false |
| 位置スイッチの監視に適しています（EF007270） | true |
| 設置高度（海抜最大） | 2 000 m |
| 接触影響を受けるスイッチング要素としての出力数 | |
| EN ISO 13849-1（EF007399）に準拠した性能レベル | Level e |
| 近接スイッチの監視に適しています（EF007267） | true |
| 近接スイッチの信号周波数の調整範囲 | 1 Hz ... 2 kHz |
| AWGケーブルで接続可能な導体断面積の種類 | |
| 近接スイッチの供給電圧の種類 | DC |
| ● EN ISO 13849-1に準拠した遅延放出回路用 | e |
| 緊急停止回路の監視に適しています（EF007268） | false |
| 接点最大時のスイッチング素子の熱電流 | 5 A |
| 非接触半導体スイッチング素子としての出力数 | |
| 安全関連、遅延、接点付き出力数（EF003345） | - |
| 出力数、安全関連、遅延、半導体（EF003347） | 0 |
| 安全関連、遅延なし、接点付き出力数（EF003344） | - |
| RoHS指令に基づく物質制限への準拠 | Since: 01.05.2012 |
| 出力数、安全関連、遅延なし、半導体（EF003346） | 0 |
| IEC 61508に準拠した耐用年数または耐用年数のT1値 | 20 y |
| 出力数、信号機能、遅延、接点付き（EF003349） | - |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| 動作範囲係数制御電源電圧磁石コイルの定格値 | |
| 光電子保護装置の監視に適しています（EF007269） | false |
| 出力数、信号機能、遅延、半導体（EF003351） | 1 |
| 出力数、信号機能、遅延なし、接点付き（EF003348） | - |
| 出力数、信号機能、遅延なし、半導体（EF003350） | 1 |
| DIN 40719に準拠した参照コード（IEC 204-2に準拠、IEC 750に準拠） | KT |
| 必要なリレー出力のNO接点の短絡保護のためのヒューズリンクの設計 | gL/gG: 4 A |
| 一般製品承認適合宣言試験証明書特別試験証明書その他鉄道確認確認 | General Product Approval |
製品説明
SIRIUS SAFETY MODULE SAFETY SPEED MONITORING, 24V DC, 45.0MM, SCREW TERMINALS, CH INSTANT.: 2S, CH DELAYED: 0, CS: 2 STATIC, AUTOSTART/MANUAL START, BASE MODULE, PL MAX. REACH. EN13849-1: E, SIL MAX.
