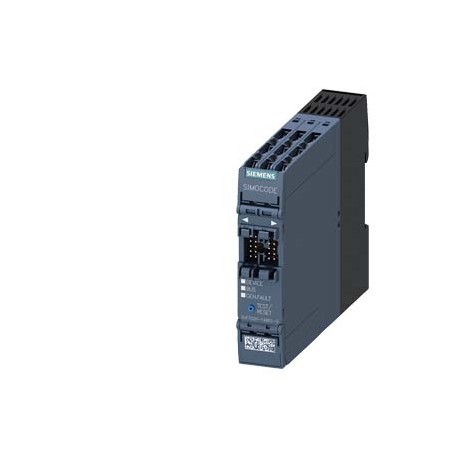

3UF7020-1AB01-0
3UF7020-1AB01-0 SIEMENS Basic unit SIMOCODE pro S, PROFIBUS DP interface 1.5 Mbit/s, 4I/2O freely parameteri..
$0.00米ドル
3953 在庫あり
主な仕様
:
EAN:4011209916197
UPC:887621549244
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4011209916197 |
| UPC | 887621549244 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 124.5 mm |
| 幅 | 22.5 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| 身長 | 100 mm |
| ● トップ | 40 mm |
| ● 左 | 0 mm |
| ● 右 | 0 mm |
| ● 固体 | 1x (0.5 ... 2.5 mm²), 2x ( 0.5 ... 1.5 mm²) |
| グループコード | R711 |
| ● 底 | 40 mm |
| ● 24Vで | 6 A |
| ● 60Vで | 0.55 A |
| メタルファクター | None |
| ● 120Vで | 6 A |
| ● 125Vで | 0.25 A |
| ● 230Vで | 3 A |
| 日付2022年5月13日 | Subject to change without notice© Copyright Siemens 2022 |
| 製品グループ | 5836 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| ● 最大1個 | 2 000 m |
| ● 最大2個 | 3 000 m; max. +50 °C (no protective separation) |
| ● 最大3個 | 4 000 m; max. +40 °C (no protective separation) |
| ● 50℃で | 6 A |
| ● 60℃で | 5 A |
| 商品コード | 85364900 |
| 製品ファミリー | SIMOCODE pro 3UF7 motor management and control devices |
| 最終更新日: | 4/8/2022 |
| ● ウェブサーバー | No |
| 正味重量（kg） | 0,248 Kg |
| ● 定格値 | 24 V |
| 固定方法 | screw and snap-on mounting |
| 入力数 | 4 |
| 製品機能 | |
| 必要な間隔 | |
| 耐衝撃性 | |
| ● 制御ユニット | Yes |
| ● ダイレクトスタート | Yes |
| ● リレー出力 | Yes |
| 原産国 | Germany |
| 海運 | other |
| 取り付け位置 | any |
| 出力数 | 2 |
| 製品コンポーネント | |
| 製品拡張 | |
| 相対湿度 | |
| ● デジタル入力 | Yes |
| ● 初期値 | 0.85 |
| ● 共有デバイス | No |
| ● スライドコントロール | No |
| ● テスト機能 | Yes |
| ● バルブ制御 | No |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| 切り替え行動 | monostable |
| ● I&M3 - コメント | Yes |
| ● 保管中 | -40 ... +80 °C |
| 梱包寸法 | 36,00 x 109,00 x 152,00 |
| 製品説明 | Basic unit SIMOCODE pro S, PROFIBUS DP interface 1.5 Mbit/s, 4I/2O freely parameterizable, Us: 24 V DC, input for thermistor connection Monostable relay outputs, expandable by a multifunctional module |
| 周囲温度 | |
| 突入電流ピーク | |
| 製品指定 | Motor management system |
| 保護クラス IP | IP20 |
| インターフェースの数 | |
| ● 運転中 | -25 ... +60 °C |
| ● 輸送中 | -40 ... +80 °C |
| ● フルスケール値 | 1.2 |
| ● 逆始動 | Yes |
| 消費有効電力 | 2.1 W |
| 製品のデザイン | Basic device 0 |
| 最大転送速度 | 1.5 Mbit/s |
| リレー出力の種類 | Monostable |
| ● ダーランダーサーキット | No |
| ● アナログI/Oモジュール | No |
| ● バス通信 | Yes |
| ● 電流検出 | Yes |
| ●電圧検出 | No |
| 伝導干渉 | |
| 環境カテゴリー | |
| ● スターデルタ回路 | Yes |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ● 非対称性検出 | Yes |
| ● AWGケーブル単線 | 1x (20 ... 14), 2x (20 ... 16) |
| ● 過負荷保護 | Yes |
| ● パスワード保護 | Yes |
| 一般製品承認 | EMC |
| 製品タイプの指定 | SIMOCODE pro S |
| ●診断機能 | Yes |
| ●メンテナンス機能 | Yes |
| ● 耐振動性 | 1-6 Hz / 15 mm; 6-500 Hz / 2 g |
| ● PROFIBUS準拠 | 1 |
| ● PROFINETに準拠 | 0 |
| ● 過電圧検出 | No |
| 輸出管理規制 | AL : N / ECCN : N |
| 適格証明書 | |
| ● 地絡検知 | Yes |
| ● パラメータ化可能な入力 | Yes |
| ● 低電圧検出 | No |
| 工場渡し標準リードタイム | 1 Day/Days |
| 原材料割増金 | None |
| ● 有効電力監視 | No |
| ● 回路遮断器制御 | Yes |
| ● パラメータ化可能な出力 | Yes |
| ● 位相不良検出 | Yes |
| ● 力率監視 | No |
| パッケージサイズの測定単位 | MM |
| インターフェースの種類 (EF006977) | - |
| DCでの制御電源電圧 | |
| 入力特性の種類 | Type 1 in accordance with EN 61131-2 |
| ● I&M2 - 設置日 | Yes |
| ● Ethernet/IPに準拠 | 0 |
| ● 電流測定モジュール | Yes |
| 物質の禁止（日付） | 05/01/2012 |
| スイッチング機能（EF000189） | Mono stable |
| ● ディスプレイ付きコントロールユニット | No |
| ● データ収集機能 | Yes |
| ● サーミスタ接続用 | 1 |
| ● プロトコルはNTPをサポートしています | No |
| 危険場所での使用 | Declaration of Conformity |
| ● 位相シーケンス認識 | No |
| ● プロトコルはLLDPをサポートしています | No |
| ● プロトコルはSNMPをサポートしています | No |
| 突入電流ピークの持続時間 | |
| 半導体出力数 | 0 |
| 熱抵抗器の解放値 | 1 500 ... 1 650 Ω |
| ●ダーランダー逆転回路 | No |
| ● IEC 60068-2-27に準拠 | 15g / 11 ms |
| ● ブロッキング電流評価 | Yes |
| ● プロトコルはHTTPSをサポートしています | No |
| 熱抵抗器の応答値 | 3 400 ... 3 800 Ω |
| ● フェイルセーフデジタルI/Oモジュール | No |
| ●短絡制御の | 9 Ω |
| ● 極数変換スイッチ回路 | No |
| ● スターデルタ反転回路 | No |
| 定格電圧Ue（DC）（EF007031） | ['-', '-'] |
| ● 過電流検出 1相 | Yes |
| ● PROFIenergyシャットダウンをサポート | No |
| ● 温度監視モジュール | Yes |
| バイナリ入力の数 (EF003817) | 4 |
| ● 地絡監視モジュール | Yes |
| ● パラメータ設定可能な過負荷リレー | Yes |
| ● 低電流検出 1相 | Yes |
| 電流検出モジュール（EF007501） | true |
| 電圧検出モジュール（EF007492） | false |
| ● サーミスタ接続用入力 | Yes |
| 保護等級（IP）（EF005474） | IP20 |
| アナログ入力数（EF001994） | - |
| 定格動作周波数（EF007024） | - |
| 接続システムのタイプ（EF008220） | None |
| サージ電圧耐性定格値 | 4 000 V |
| ● 電流/電圧測定モジュール | No |
| ● 地絡検出用入力 | No |
| ● プロトコルはModbus RTUをサポートしています | No |
| 品番（市場向け品番） | 3UF7020-1AB01-0 |
| IEC 60947-1に準拠したEMC耐性 | corresponds to degree of severity 3 |
| アナログ出力数（EF001995） | - |
| 定格動作電流 Ie (EF006781) | - |
| 作動用電圧タイプ（EF008242） | DC |
| 識別および保守機能 | |
| 製品機能ソフトスターター制御 | Yes |
| サーミスタ接続用のワイヤ長さ | |
| ● プロトコルはEtherNet/IPをサポート | No |
| 保護等級（NEMA）（EF011959） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| ● I&M0 - デバイス固有の情報 | Yes |
| 電子出力の数（EF006929） | 0 |
| 定格電圧 Ue（AC 50 Hz）（EF007029） | ['-', '-'] |
| 定格電圧 Ue（AC 60 Hz）（EF007030） | ['-', '-'] |
| IEC 81346-2に準拠した参照コード | F |
| デジタル信号の最大配線長 | 300 m |
| ● プロトコルはOPC UAサーバーでサポートされています | No |
| ● アナログ温度センサーの入力 | No |
| ● PROFIenergyの測定値をサポート | No |
| 感電に対するタッチ保護 | finger-safe |
| ● イーサネットインターフェースの自動検知 | No |
| ● IEC 60721に準拠した保管中 | 1K6 (no condensation, relative humidity 10 ... 95%), 1C2 (no salt mist), 1S2 (sand must not get into the devices), 1M4 |
| 地絡検出用入力（EF007115） | false |
| サーミスタ接続用入力（EF007116） | true |
| 接点付き出力数（EF006936） | 2 |
| 制御電源電圧1（DC定格値） | 24 V |
| ● ATEX指令2014/34/EUに準拠 | BVS 06 ATEX F001 |
| ● 極数変換スイッチ反転回路 | No |
| ネジ式端子の締め付けトルク | 0.6 ... 0.8 N·m |
| ● イーサネットインターフェースオートクロスオーバー | No |
| ● IEC 61000-4-4に基づく破裂による | 2 kV (power ports) / 1 kV (signal ports) |
| ● IEC 60721に準拠した動作中 | 3K6 (no formation of ice, no condensation, relative humidity 10 ... 95%), 3C3 (no salt mist), 3S2 (sand must not get into the devices), 3M6 |
| ● 輸送中はIEC 60721に準拠 | 2K2, 2C1, 2S1, 2M2 |
| ● PROFINETシステムの冗長性をサポート | No |
| 停電時のバッファリング時間 | 0.02 s |
| 接続可能な導体断面の種類 | |
| ● 細撚り、芯線端処理 | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1 mm²) |
| ● 起動操作回数の監視 | Yes |
| ● プロトコルはPROFIsafeプロトコルをサポートしています | No |
| 出力ごとの短絡保護設計 | Fuse links: gG 6 A, quick-response 10 A (IEC 60947-5-1), miniature circuit-breaker C char.: 1.6 A (IEC 60947-5-1) or 6 A (I_K < 500 A) |
| 制御電源電圧の種類 | DC |
| ● イーサネットインターフェースのオートネゴシエーション | No |
| ● サーミスタモータ保護の評価 | Yes |
| IEC 61131準拠のデジタル入力バージョンタイプ1 | Yes |
| ● プロトコルはPROFIBUS DPプロトコルをサポートしています | Yes |
| ● プロトコルはPROFINET IOプロトコルをサポートしています | No |
| 電気的耐久性（スイッチングサイクル）標準 | 100 000 |
| 海抜高度における設置高度 | |
| アナログ温度センサーの入力（EF007114） | - |
| 定格制御電源電圧 Us（DC）（EF003980） | ['-', '-'] |
| DC定格値でのデジタル入力の入力電圧 | 24 V |
| IEC 60947-1に準拠したEMC放射干渉 | class A |
| IEC 61000-4-2に準拠した静電放電 | 6 kV contact discharge / 8 kV air discharge |
| 機械的耐用年数（スイッチングサイクル）標準 | 10 000 000 |
| IEC 61000-4-3に準拠したフィールドベースの干渉 | 10 V/m |
| ● 導体断面積 = 最大0.5 mm² | 50 m |
| ● 導体断面積 = 最大1.5 mm² | 150 m |
| ● 導体断面積 = 最大2.5 mm² | 250 m |
| 地域別価格グループ / 本社価格グループ | 42J / 42J |
| UL準拠の補助接点の接触定格 | B300 / R300 |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | - |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | - |
| ネジ式端子の締め付けトルク[lbf·in] | 5.2 ... 7 lbf·in |
| 接触影響を受けるスイッチング要素としての出力数 | 2 |
| CISPR11に準拠した伝導HF干渉放射 | corresponds to degree of severity A |
| CISPR11に準拠したフィールド結合HF干渉放射 | corresponds to degree of severity A |
| 総耐寒性 直列接続センサー最大数 | 1.5 kΩ |
| ● 製品機能はデバイスレベルリング（DLR）をサポートしています | No |
| ● プロトコルはメディア冗長プロトコル（MRP）をサポートしています | No |
| リレー出力のNO接点の連続電流 | |
| 共通の基準電位を持つデジタル入力の数 | 4 |
| ● I&M1 – 上位レベルの指定/場所の指定 | Yes |
| ● IEC 61000-4-5に準拠した導体アースサージによる | 2 kV |
| ● プロトコルはアドレス解決プロトコル（ARP）をサポートしています | No |
| 通信インターフェースの電気接続の種類 | Screw-type terminal (1.5 Mbit) |
| IEC 60947-1に準拠した（電気的）保護分離 | All circuits with protective separation (double creepage paths and clearances), the information in the "Protective Separation" test report, No. A0258, must be observed (link see further information) |
| PROFIBUS ワイヤに接続可能な導体断面の種類 | 2x 0.34 mm², AWG 22 |
| ● IEC 61000-4-6に準拠した高周波放射による | 10 V |
| 汚染度3のAC定格値における絶縁電圧 | 300 V |
| 動作範囲係数制御電源電圧定格値DC | |
| ● IEC 61000-4-5に準拠した導体間サージによる | 1 kV |
| RoHS指令に基づく物質制限への準拠 | Since: 01.05.2012 |
| 補助回路および制御回路用の製品コンポーネント取り外し可能な端子 | Yes |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| ● IEC 60068-2-27に準拠した電流測定モジュールに取り付けた場合 | 10 g / 11 ms |
| ATEX指令2014/34/EUに基づく爆発装置グループおよびカテゴリー | II (2) G, II (2 ) D, I (M2) |
| AC-15におけるリレー出力のNO接点のスイッチング容量電流 | |
| DC-13におけるリレー出力のNO接点のスイッチング容量電流 | |
| 補助電流回路および制御電流回路の電気接続の種類（EF006979） | Screw connection |
| ● IEC 60068-2-6に準拠した電流測定モジュールに取り付けた場合の耐振動性 | 1 ... 4 Hz / 15 mm, 4 ... 500 Hz / 1g |
| 一般製品承認EMC確認危険場所での使用適合宣言試験証明書型式試験証明書/試験報告書特別試験証明書海洋/輸送その他確認 | General Product Approval |
