3UF7113-1AA01-0

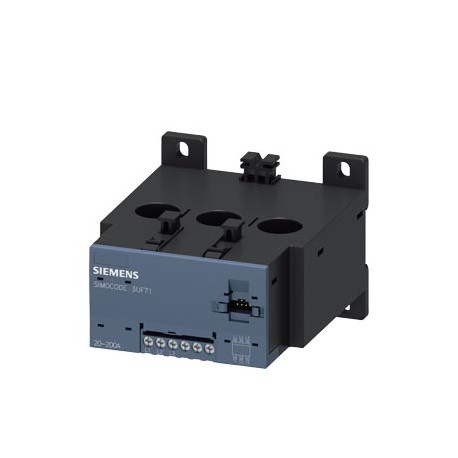

3UF7113-1AA01-0 SIEMENS Current/voltage measuring module V2 Set current 20...200 A, Voltage measurement up t..
$0.00米ドル
4944 在庫あり
主な仕様
:Confirmation
EAN:4047621025742
UPC:804766420726
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4047621025742 |
| UPC | 804766420726 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 145 mm |
| 幅 | 120 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| 身長 | 95 mm |
| ● トップ | 30 mm |
| ● 左 | 0 mm |
| ● ACで | |
| ● 右 | 0 mm |
| ● 固体 | 1x (0.5 ... 4 mm²), 2x (0.5 ... 2.5 mm²) |
| グループコード | R711 |
| ● 底 | 30 mm |
| 確認 | PROFINET-Certification |
| メタルファクター | L-O----- |
| 日付2022年5月14日 | Subject to change without notice© Copyright Siemens 2022 |
| 製品グループ | 5836 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| ● 最大1個 | 2 000 m |
| ● 最大2個 | 3 000 m; max. +50 °C (no protective separation) |
| ● 最大3個 | 4 000 m; max. +40 °C (no protective separation) |
| 商品コード | 85364900 |
| 製品ファミリー | SIMOCODE pro 3UF7 motor management and control devices |
| 最終更新日: | 4/7/2022 |
| 正味重量（kg） | 0,693 Kg |
| 電圧の種類 | AC |
| 固定方法 | screw and snap-on mounting |
| 製品機能 | |
| 必要な間隔 | |
| 原産国 | Germany |
| テスト証明書 | Marine / Shipping |
| 取り付け位置 | any |
| 動作電圧 | |
| 製品コンポーネント | |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 絶縁電圧 | |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -40 ... +80 °C |
| 梱包寸法 | 172,00 x 145,00 x 137,00 |
| 製品説明 | Current/voltage measuring module V2; Set current 20...200 A, Voltage measurement up to 690 V, Overall width 120 mm, Straight-through transformer, basic unit required pro V PB, pro V MR, pro V PN or pro V EIP |
| 周囲温度 | |
| 測定精度 | |
| 製品指定 | Current/voltage measuring module |
| 保護クラス IP | IP20 |
| 耐振動性 | 1-6 Hz / 15 mm; 6-500 Hz / 2 g; with basic unit snapped on: 1g |
| ● 運転中 | -25 ... +60 °C |
| ● 輸送中 | -40 ... +80 °C |
| 消費有効電力 | 0.5 W |
| ● 電流検出 | Yes |
| ● 電力測定 | Yes |
| ●電圧検出 | Yes |
| 伝導干渉 | |
| 環境カテゴリー | |
| 突入電流最大値 | 2 000 A; 10 x Io |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ● AWGケーブル単線 | 1x (20 ... 12), 2x (20 ... 14) |
| ● 電流測定 | Yes |
| ● 過負荷保護 | Yes |
| ● 電圧測定 | Yes |
| 一般製品承認 | EMC |
| 特別試験証明書 | Special Test Certificate |
| — 50 Hz定格値 | 110 ... 690 V |
| — 60 Hz定格値 | 110 ... 690 V |
| 入口開口部の直径 | 25 mm |
| 1℃あたりの温度ドリフト | 0.01 %/°C; Reference temperature: 25°C |
| ● 周波数測定 | +/- 1,5 %, 15 A ... 1600 A, 0,85 x 110 V ... 1,1 x 690 V (line-to-line voltages), cos phi (0.5...1), 50/60 Hz, 25 °C |
| 輸出管理規制 | AL : N / ECCN : EAR99 |
| 適格証明書 | |
| ● AWGケーブル撚り線 | 1x (20 ... 14), 2x (20 ... 16) |
| 工場渡し標準リードタイム | 1 Day/Days |
| 原材料割増金 | None |
| 測定された可変周波数 | 45 ... 65 Hz |
| ● エネルギー測定1 | +/- 5 %, 47 ... 1260 A, 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), cos phi (0.5...1), 50/60 Hz, 25 °C |
| ● エネルギー測定2 | +/- 10%, 400 A ... 1600 A, 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), cos-phi (0.5...1), 50/60 Hz, 25 °C |
| ● 地絡監視 | Yes |
| ● 力率監視 | Yes |
| パッケージサイズの測定単位 | MM |
| インターフェースの種類 (EF006977) | - |
| ● 有効電力測定 | Yes |
| ● cos phi測定1 | +/- 1.5 %, 15 A ... 400 A, 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), cos phi (0.5...1), 50/60 Hz, 25 °C |
| ● cos phi測定2 | +/- 5%, 400 A ... 1600 A, 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), cos-phi (0.5...1), 50/60 Hz, 25 °C |
| 物質の禁止（日付） | 05/28/2009 |
| スイッチング機能（EF000189） | - |
| ● 電流測定用1 | +/- 1.5 %, in range 15 A ... 400 A, in range 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), 50/60 Hz, 25 °C |
| ● 電流測定用2 | +/- 5%, in range 400 A ... 1600 A, in range 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), 50/60 Hz, 25 °C |
| ●電圧測定用1 | +/- 1.5 %, in range 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), 50/60 Hz, 25 °C |
| 危険場所での使用 | Declaration of Conformity |
| 動作周波数定格値 | 50 ... 60 Hz |
| 定格電圧Ue（DC）（EF007031） | - |
| ● 有効電力測定1 | +/- 5%, 15 A ... 400 A, 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), cos-phi (0.5...1), 50/60 Hz, 25 °C |
| ● 有効電力測定2 | +/- 10%, 400 A ... 1600 A, 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), cos-phi (0.5...1), 50/60 Hz, 25 °C |
| バイナリ入力の数 (EF003817) | - |
| 動作中の相対湿度 | 10 ... 95 % |
| 電流検出モジュール（EF007501） | true |
| 電圧検出モジュール（EF007492） | true |
| 地絡監視の精度 | In the range 30 % .. 120 %/Is: +/- 10 % (Class CI-A), in range 15 % .. 30 % Ie: +/- 25 % (Class CI-B), both values acc. to IEC 60947-1 Annex T |
| ● 皮相電力測定1 | +/- 3%, 15 A ... 400 A, 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), cos-phi (0.5...1), 50/60 Hz, 25 °C |
| ● 皮相電力測定2 | +/- 5 %, 400 A ... 1600 A, 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), cos phi (0.5...1), 50/60 Hz, 25 °C |
| ● サーミスタ接続用入力 | No |
| 保護等級（IP）（EF005474） | IP20 |
| アナログ入力数（EF001994） | - |
| 定格動作周波数（EF007024） | ['50.0', '60.0'] |
| 接続システムのタイプ（EF008220） | Through-feed technique |
| サージ電圧耐性定格値 | 6 000 V |
| 品番（市場向け品番） | 3UF7113-1AA01-0 |
| IEC 60947-1に準拠したEMC耐性 | corresponds to degree of severity 3 |
| アナログ出力数（EF001995） | - |
| 定格動作電流 Ie (EF006781) | - |
| 作動用電圧タイプ（EF008242） | AC |
| 保護等級（NEMA）（EF011959） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| 電子出力の数（EF006929） | - |
| 定格電圧 Ue（AC 50 Hz）（EF007029） | ['110', '690'] |
| 定格電圧 Ue（AC 60 Hz）（EF007030） | ['110', '690'] |
| IEC 81346-2に準拠した参照コード | F |
| 主電流回路の極数 | 3 |
| 製品機能短絡保護 | No |
| ● IEC 60721に準拠した保管中 | 1K6 (no condensation, relative humidity 10 ... 95%), 1C2 (no salt mist), 1S2 (sand must not get into the devices), 1M4 |
| 地絡検出用入力（EF007115） | - |
| サーミスタ接続用入力（EF007116） | false |
| 接点付き出力数（EF006936） | 0 |
| ● ATEX指令2014/34/EUに準拠 | BVS 06 ATEX F001 |
| 電流測定の測定手順 | TRMS |
| 電圧測定の測定手順 | TRMS |
| ● IEC 61000-4-4に基づく破裂による | 2 kV |
| ● IEC 60721に準拠した動作中 | 3K6 (no formation of ice, no condensation, relative humidity 10 ... 95%), 3C3 (no salt mist), 3S2 (sand must not get into the devices), 3M6 |
| ● 輸送中はIEC 60721に準拠 | 2K2, 2C1, 2S1, 2M2 |
| IEC 60068-2-27に準拠した耐衝撃性 | 15g / 11 ms; with basic unit snapped on |
| ● 細撚り、芯線端処理 | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²) |
| 海抜高度における設置高度 | |
| アナログ温度センサーの入力（EF007114） | - |
| 定格制御電源電圧 Us（DC）（EF003980） | - |
| ● 汚染度3（AC定格値） | 690 V |
| IEC 60947-1に準拠したEMC放射干渉 | class A |
| 電流測定用の入口開口部の直径 | 25 mm |
| IEC 61000-4-3に準拠したフィールドベースの干渉 | 10 V/m |
| 地域別価格グループ / 本社価格グループ | 42J / 42J |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | - |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | - |
| 接触影響を受けるスイッチング要素としての出力数 | 0 |
| 電圧測定入力における締め付けトルク | 0.8 ... 1.2 N·m |
| ● IEC 61000-4-5に準拠した導体アースサージによる | 2 kV |
| IEC 60947-1に準拠した（電気的）保護分離 | All circuits with protective separation (double creepage paths and clearances), the information in the "Protective Separation" test report, No. A0258, must be observed (link see further information) |
| ● IEC 61000-4-5に準拠した導体間サージによる | 1 kV |
| 電圧測定入力における締め付けトルク[lbf·in] | 7 ... 10.3 lbf·in |
| ● IEC 60947-1定格値に準拠した主回路配線用 | 6 kV |
| 電圧測定入力における電気接続の種類 | screw-type terminals |
| 外部変流器による電流測定範囲の拡張 | No |
| RoHS指令に基づく物質制限への準拠 | Since: 28.05.2009 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| ATEX指令2014/34/EUに基づく爆発装置グループおよびカテゴリー | II (2) G, II (2 ) D, I (M2) |
| 交流最大定格値における線路導体間の測定可能な供給電圧 | 690 V |
| 電圧測定のための線路導体と中性導体の内部抵抗 | 1 MΩ; RC-based voltage divider |
| 電圧測定入力部における接続可能な導体断面積の種類 | |
| 補助電流回路および制御電流回路の電気接続の種類（EF006979） | Screw connection |
| 調整可能な電流応答値電流依存過負荷解放の電流 | 20 ... 200 A |
| 一般製品承認EMC確認危険場所での使用適合宣言試験証明書型式試験証明書/試験報告書試験証明書船舶/輸送特別試験証明書特別試験証明書その他確認PROFINET認証 | General Product Approval |
