3UF7300-1AU00-0

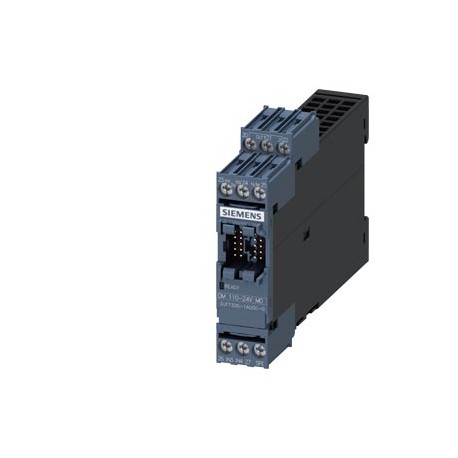

3UF7300-1AU00-0 SIEMENS Digital module, 4 inputs and 2 relay outputs, input voltage 110-240 V AC/DC relay ou..
$0.00米ドル
3511 在庫あり
主な仕様
:Confirmation
EAN:4011209606203
UPC:754554901893
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4011209606203 |
| UPC | 754554901893 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 124 mm |
| 幅 | 22.5 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 92 mm |
| ● トップ | 40 mm |
| ● 左 | 0 mm |
| ● 右 | 0 mm |
| ● 固体 | 1x (0.5 ... 4.0 mm²), 2x (0.5 ... 2.5 mm²) |
| グループコード | R711 |
| ● 底 | 40 mm |
| ● 24Vで | 6 A |
| ● 60Vで | 0.55 A |
| 日付2022年5月4日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | None |
| ● 120Vで | 6 A |
| ● 125Vで | 0.25 A |
| ● 230Vで | 3 A |
| 製品グループ | 5836 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| ● 最大1個 | 2 000 m |
| ● 最大2個 | 3 000 m; max. +50 °C (no protective separation) |
| ● 最大3個 | 4 000 m; max. +40 °C (no protective separation) |
| ● 50℃で | 6 A |
| ● 60℃で | 5 A |
| 商品コード | 85371098 |
| 製品ファミリー | SIMOCODE pro 3UF7 motor management and control devices |
| 最終更新日: | 4/7/2022 |
| 正味重量（kg） | 0,156 Kg |
| ● 定格値 | 110 ... 240 V |
| モデル（EF000010） | Digital module |
| 固定方法 | screw and snap-on mounting |
| 入力数 | 4 |
| 製品機能 | |
| 必要な間隔 | |
| ● リレー出力 | Yes |
| 原産国 | Germany |
| テスト証明書 | Marine / Shipping |
| 取り付け位置 | any |
| 出力数 | 2 |
| 製品コンポーネント | |
| ● デジタル入力 | Yes |
| ● 初期値 | 0.85 |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| 切り替え行動 | monostable |
| ● 保管中 | -40 ... +80 °C |
| 梱包寸法 | 28,00 x 108,50 x 147,00 |
| 製品説明 | Digital module, 4 inputs and 2 relay outputs, input voltage 110-240 V AC/DC relay outputs monostable, max. 2 digital modules, for SIMOCODE pro V basic unit |
| 周囲温度 | |
| 製品指定 | digital modules |
| 保護クラス IP | IP20 |
| ● 運転中 | -25 ... +60 °C |
| ● 輸送中 | -40 ... +80 °C |
| ● フルスケール値 | 1.1 |
| 消費有効電力 | 0.7 W |
| デジタル入力バージョン | |
| 伝導干渉 | |
| 環境カテゴリー | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| アナログ入力の数 | 0 |
| ● AWGケーブル単線 | 1x (20 ... 14), 2x (20 ... 16) |
| 一般製品承認 | For use in hazardous locations |
| アナログ出力の数 | 0 |
| デジタル入力の数 | 4 |
| ● 50Hz定格値 | 110 ... 240 V |
| ● 60 Hz定格値 | 110 ... 240 V |
| 輸出管理規制 | AL : N / ECCN : EAR99 |
| ● AWGケーブル撚り線 | 1x (20 ... 12), 2x (20 ... 14) |
| ● パラメータ化可能な入力 | Yes |
| 工場渡し標準リードタイム | 1 Day/Days |
| 原材料割増金 | None |
| ● パラメータ化可能な出力 | Yes |
| パッケージサイズの測定単位 | MM |
| ACでの制御電源電圧 | |
| DCでの制御電源電圧 | |
| ● IEC 61131準拠タイプ1 | No |
| ● IEC 61131準拠タイプ2 | No |
| 物質の禁止（日付） | 05/01/2012 |
| スイッチング機能（EF000189） | Mono stable |
| 半導体出力数 | 0 |
| バイナリ入力の数 (EF003817) | 4 |
| 型式試験証明書/試験報告書 | |
| 制御電源電圧周波数1 | 50 ... 60 Hz |
| 動作中の相対湿度 | 5 ... 95 % |
| ● サーミスタ接続用入力 | No |
| 保護等級（IP）（EF005474） | IP20 |
| アナログ入力数（EF001994） | 0 |
| サージ電圧耐性定格値 | 4 000 V |
| ● 地絡検出用入力 | No |
| 品番（市場向け品番） | 3UF7300-1AU00-0 |
| IEC 60947-1に準拠したEMC耐性 | corresponds to degree of severity 3 |
| アナログ出力数（EF001995） | 0 |
| 作動用電圧タイプ（EF008242） | AC/DC |
| ● 共通の基準電位を持つ | 4 |
| 保護等級（NEMA）（EF011959） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| 電子出力の数（EF006929） | 0 |
| IEC 81346-2に準拠した参照コード | K |
| デジタル信号の最大配線長 | 200 m |
| ● アナログ温度センサーの入力 | No |
| リレー出力の接点の特性 | Floating NO contacts (NC reaction parameterizable via internal signal conditioning), connected to common ground, can be freely assigned to the control functions (e.g. line, star (wye), delta contactor or signaling of the operating state) |
| 感電に対するタッチ保護 | finger-safe |
| ● IEC 60721に準拠した保管中 | 3K6 (no formation of ice, no condensation), 3C3 (no salt mist), 3S2 (sand must not get into the devices), 3M6 |
| 地絡検出用入力（EF007115） | false |
| サーミスタ接続用入力（EF007116） | false |
| 接点付き出力数（EF006936） | 2 |
| ネジ式端子の締め付けトルク | 0.8 ... 1.2 N·m |
| ● IEC 61000-4-4に基づく破裂による | 1 kV |
| ● IEC 60721に準拠した動作中 | 3K6 (no formation of ice, no condensation), 3C3 (no salt mist), 3S2 (sand must not get into the devices), 3M6 |
| ● 輸送中はIEC 60721に準拠 | 3K6 (no formation of ice, no condensation), 3C3 (no salt mist), 3S2 (sand must not get into the devices), 3M6 |
| IEC 60068-2-27に準拠した耐衝撃性 | 15g / 11 ms |
| 接続可能な導体断面の種類 | |
| ● 細撚り、芯線端処理 | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²) |
| 出力ごとの短絡保護設計 | Fuse links: gG 6 A, quick-response 10 A (IEC 60947-5-1), miniature circuit-breaker C char.: 1.6 A (IEC 60947-5-1) or 6 A (I_K < 500 A) |
| 制御電源電圧の種類 | AC/DC |
| 電気的耐久性（スイッチングサイクル）標準 | 100 000 |
| 海抜高度における設置高度 | |
| IEC 60068-2-6に準拠した耐振動性 | 1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g |
| アナログ温度センサーの入力（EF007114） | false |
| 定格制御電源電圧 Us（DC）（EF003980） | ['110', '240'] |
| DC定格値でのデジタル入力の入力電圧 | 110 V |
| IEC 60947-1に準拠したEMC放射干渉 | class A |
| IEC 61000-4-2に準拠した静電放電 | 6 kV contact discharge / 8 kV air discharge |
| 機械的耐用年数（スイッチングサイクル）標準 | 10 000 000 |
| IEC 61000-4-3に準拠したフィールドベースの干渉 | 10 V/m |
| 地域別価格グループ / 本社価格グループ | 42J / 42J |
| UL準拠の補助接点の接触定格 | B300 / R300 |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | ['110.0', '240.0'] |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | ['110.0', '240.0'] |
| ネジ式端子の締め付けトルク[lbf·in] | 7 ... 10.3 lbf·in |
| 接触影響を受けるスイッチング要素としての出力数 | 2 |
| CISPR11に準拠した伝導HF干渉放射 | corresponds to degree of severity A |
| CISPR11に準拠したフィールド結合HF干渉放射 | corresponds to degree of severity A |
| リレー出力のNO接点の連続電流 | |
| ● IEC 61000-4-5に準拠した導体アースサージによる | 2 kV |
| IEC 60947-1に準拠した（電気的）保護分離 | All circuits with protective separation (double creepage paths and clearances), the information in the "Protective Separation" test report, No. A0258, must be observed (link see further information) |
| ● IEC 61000-4-6に準拠した高周波放射による | 10 V |
| 汚染度3のAC定格値における絶縁電圧 | 300 V |
| 動作範囲係数制御電源電圧定格値DC | |
| ● IEC 61000-4-5に準拠した導体間サージによる | 1 kV |
| ATEX指令2014/34/EUに準拠した適合証明書 | BVS 06 ATEX F001 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.05.2012 |
| 補助回路および制御回路用の製品コンポーネント取り外し可能な端子 | Yes |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 動作範囲係数制御電源電圧定格値AC 50 Hz | |
| 動作範囲係数制御電源電圧定格値AC 60 Hz | |
| ATEX指令2014/34/EUに基づく爆発装置グループおよびカテゴリー | II (2) G, II (2 ) D, I (M2) |
| AC-15におけるリレー出力のNO接点のスイッチング容量電流 | |
| DC-13におけるリレー出力のNO接点のスイッチング容量電流 | |
| 補助電流回路および制御電流回路の電気接続の種類（EF006979） | Screw connection |
| 一般製品承認危険区域での使用適合宣言確認試験証明書海洋/海運その他型式試験証明書/試験報告書確認 | General Product Approval |
製品説明
SIRIUS Simocode, digital module 4 inputs and 2 outputs voltage input UC 110...240V monostable outputs Max. 2 digital modules per base unit 2
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
